J22 TDLAS-Gasanalysator

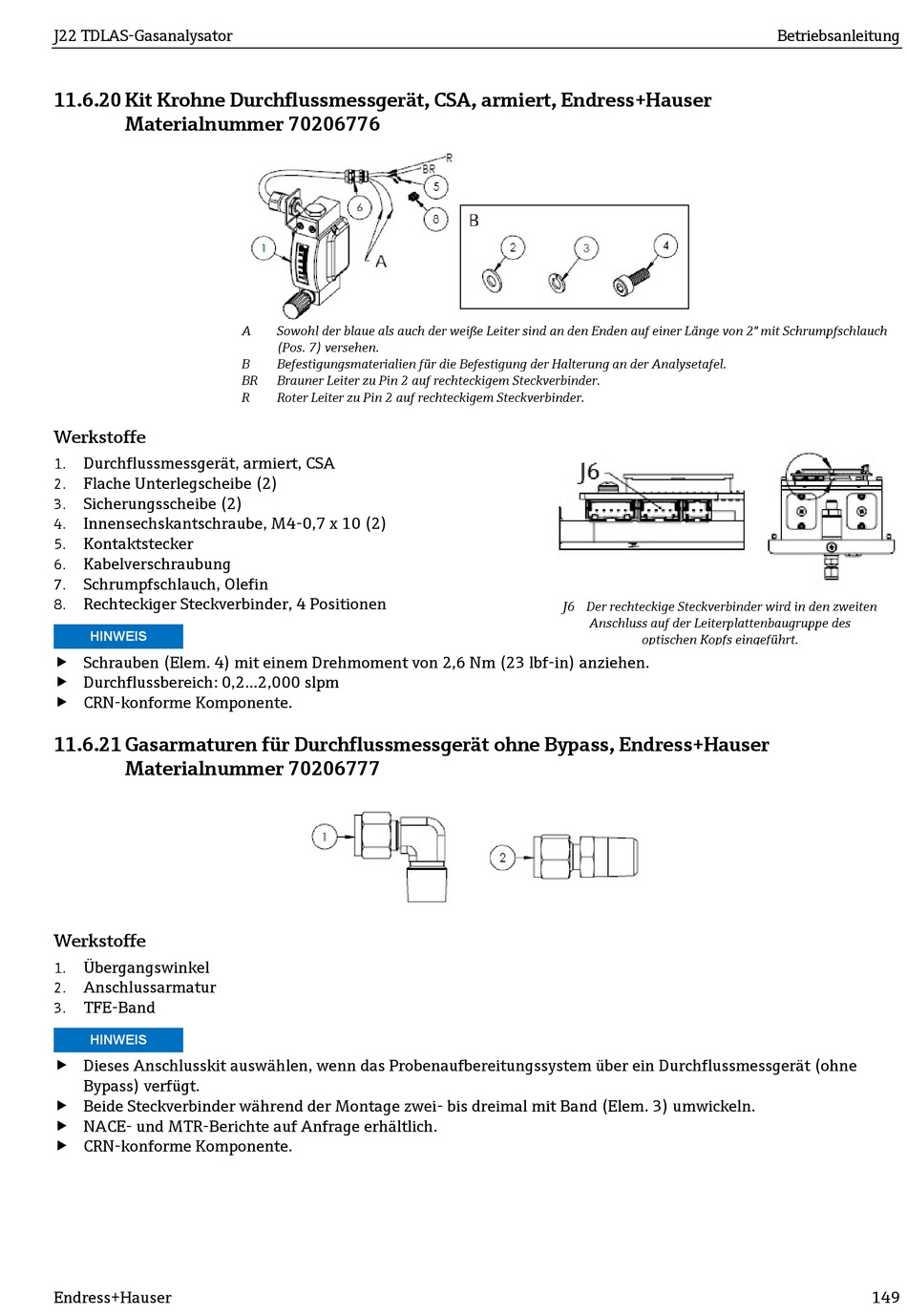

11.6.20 Kit Krohne Durchflussmessgerät, CSA, armiert, Endress+Hauser
Materialnummer 70206776
Werkstoffe
Durchflussmessgerät, armiert, CSA
1.
Flache Unterlegscheibe (2)
2.
Sicherungsscheibe (2)
3.
Innensechskantschraube, M4-0,7 x 10 (2)
4.
Kontaktstecker
5.
Kabelverschraubung
6.
Schrumpfschlauch, Olefin
7.
Rechteckiger Steckverbinder, 4 Positionen
8.
HINWEIS
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lbf-in) anziehen.
 Durchflussbereich: 0,2...2,000 slpm
 CRN-konforme Komponente.
11.6.21 Gasarmaturen für Durchflussmessgerät ohne Bypass, Endress+Hauser
Materialnummer 70206777
Werkstoffe
Übergangswinkel
1.
Anschlussarmatur
2.
TFE-Band
3.
HINWEIS
 Dieses Anschlusskit auswählen, wenn das Probenaufbereitungssystem über ein Durchflussmessgerät (ohne
Bypass) verfügt.
 Beide Steckverbinder während der Montage zwei- bis dreimal mit Band (Elem. 3) umwickeln.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
Endress+Hauser
A Sowohl der blaue als auch der weiße Leiter sind an den Enden auf einer Länge von 2" mit Schrumpfschlauch
(Pos. 7) versehen.
B Befestigungsmaterialien für die Befestigung der Halterung an der Analysetafel.
BR Brauner Leiter zu Pin 2 auf rechteckigem Steckverbinder.
R Roter Leiter zu Pin 2 auf rechteckigem Steckverbinder.
J6 Der rechteckige Steckverbinder wird in den zweiten
Anschluss auf der Leiterplattenbaugruppe des
optischen Kopfs eingeführt.
