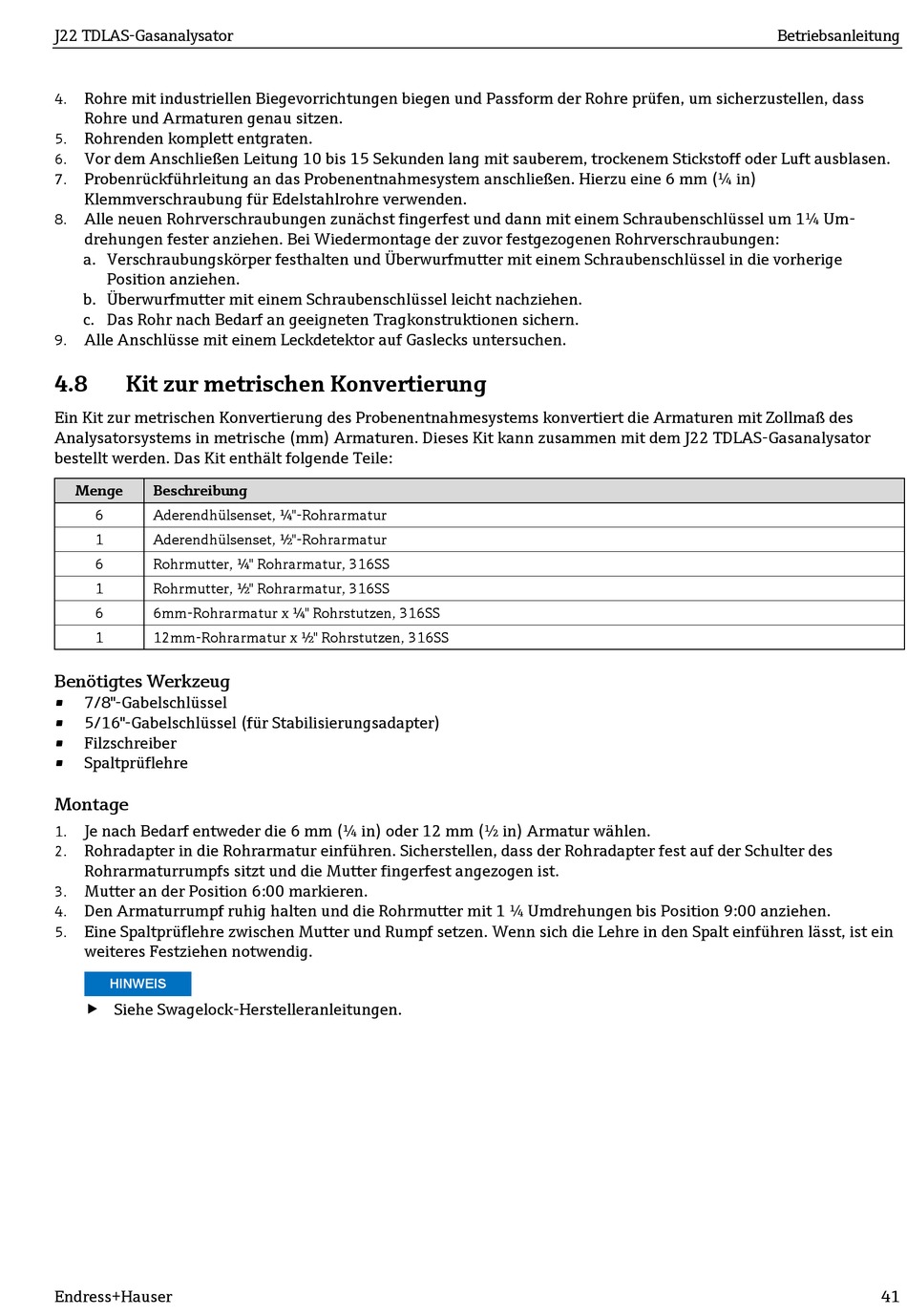

J22 TDLAS-Gasanalysator
Rohre mit industriellen Biegevorrichtungen biegen und Passform der Rohre prüfen, um sicherzustellen, dass
4.
Rohre und Armaturen genau sitzen.
Rohrenden komplett entgraten.
5.
Vor dem Anschließen Leitung 10 bis 15 Sekunden lang mit sauberem, trockenem Stickstoff oder Luft ausblasen.
6.
Probenrückführleitung an das Probenentnahmesystem anschließen. Hierzu eine 6 mm (¼ in)
7.
Klemmverschraubung für Edelstahlrohre verwenden.
Alle neuen Rohrverschraubungen zunächst fingerfest und dann mit einem Schraubenschlüssel um 1¼ Um-
8.
drehungen fester anziehen. Bei Wiedermontage der zuvor festgezogenen Rohrverschraubungen:
a. Verschraubungskörper festhalten und Überwurfmutter mit einem Schraubenschlüssel in die vorherige
Position anziehen.
b. Überwurfmutter mit einem Schraubenschlüssel leicht nachziehen.
c. Das Rohr nach Bedarf an geeigneten Tragkonstruktionen sichern.
Alle Anschlüsse mit einem Leckdetektor auf Gaslecks untersuchen.
9.
4.8
Kit zur metrischen Konvertierung
Ein Kit zur metrischen Konvertierung des Probenentnahmesystems konvertiert die Armaturen mit Zollmaß des
Analysatorsystems in metrische (mm) Armaturen. Dieses Kit kann zusammen mit dem J22 TDLAS-Gasanalysator
bestellt werden. Das Kit enthält folgende Teile:
Menge
Beschreibung
6
Aderendhülsenset, ¼"-Rohrarmatur
1
Aderendhülsenset, ½"-Rohrarmatur
6
Rohrmutter, ¼" Rohrarmatur, 316SS
1
Rohrmutter, ½" Rohrarmatur, 316SS
6
6mm-Rohrarmatur x ¼" Rohrstutzen, 316SS
1
12mm-Rohrarmatur x ½" Rohrstutzen, 316SS
Benötigtes Werkzeug
7/8"-Gabelschlüssel
5/16"-Gabelschlüssel (für Stabilisierungsadapter)
Filzschreiber
Spaltprüflehre
Montage
Je nach Bedarf entweder die 6 mm (¼ in) oder 12 mm (½ in) Armatur wählen.
1.
Rohradapter in die Rohrarmatur einführen. Sicherstellen, dass der Rohradapter fest auf der Schulter des
2.
Rohrarmaturrumpfs sitzt und die Mutter fingerfest angezogen ist.
Mutter an der Position 6:00 markieren.
3.
Den Armaturrumpf ruhig halten und die Rohrmutter mit 1 ¼ Umdrehungen bis Position 9:00 anziehen.
4.
Eine Spaltprüflehre zwischen Mutter und Rumpf setzen. Wenn sich die Lehre in den Spalt einführen lässt, ist ein
5.
weiteres Festziehen notwendig.
HINWEIS
 Siehe Swagelock-Herstelleranleitungen.
Endress+Hauser
Betriebsanleitung
41
