Betriebsanleitung
13 Zeichnungen
Pos. Beschreibung
1 Spülung Probe, 140...310 kPa (20...45 psi)
2 Probenzufuhr, 140...310 kPa (20...45 psi)
3 Spülung Gehäuse
4 Druckanzeiger
Druckentlastungsvorrichtung (werksseitig
5
eingestellt), 350 kPa
6 Zulauf Validierung, 15...70 kPa (2...10 psi)
7 Systementlüftung
8 Bypass-Durchflussmessgerät
160
1
2
3
4
5
6
7
8
9
10
11
12
13
A0056768

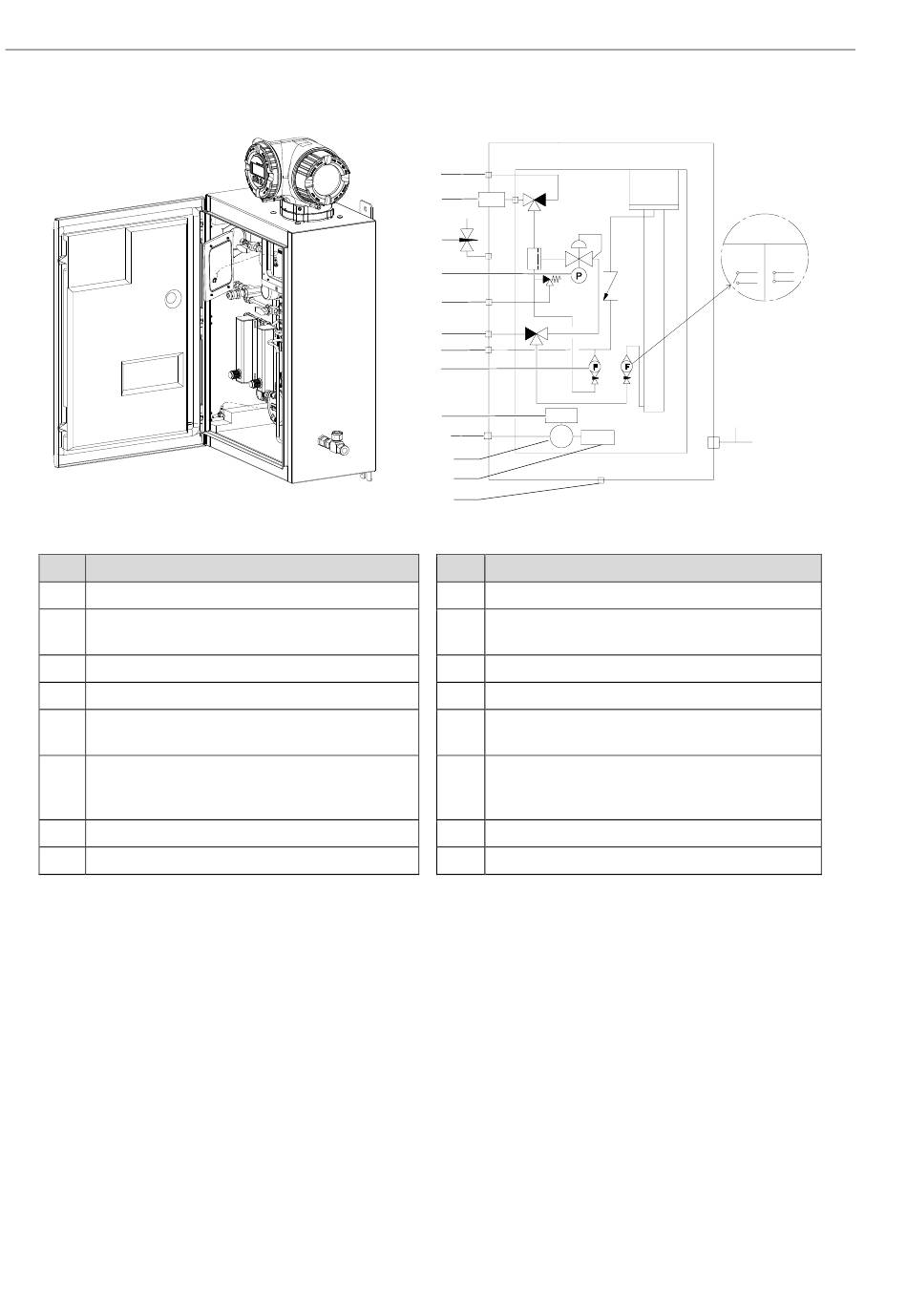

Abb. 88. Systemanschlüsse
Pos. Beschreibung
9 Heizer
10 100...240 V AC ± 10 % 50/60 Hz
Energieversorgung
11 Anschlussbox
12 Thermostat
13 Klimastutzen
14 Analysator-Durchflussmessgerät mit optionalem
Durchflussschalter;
a) kein Durchfluss, b) Durchfluss
15 Spülauslass Gehäuse
16 Messanschluss Spülgas
J22 TDLAS-Gasanalysator
14
a b
15
16
A0056767
