ALLEGATI - ANNEXES

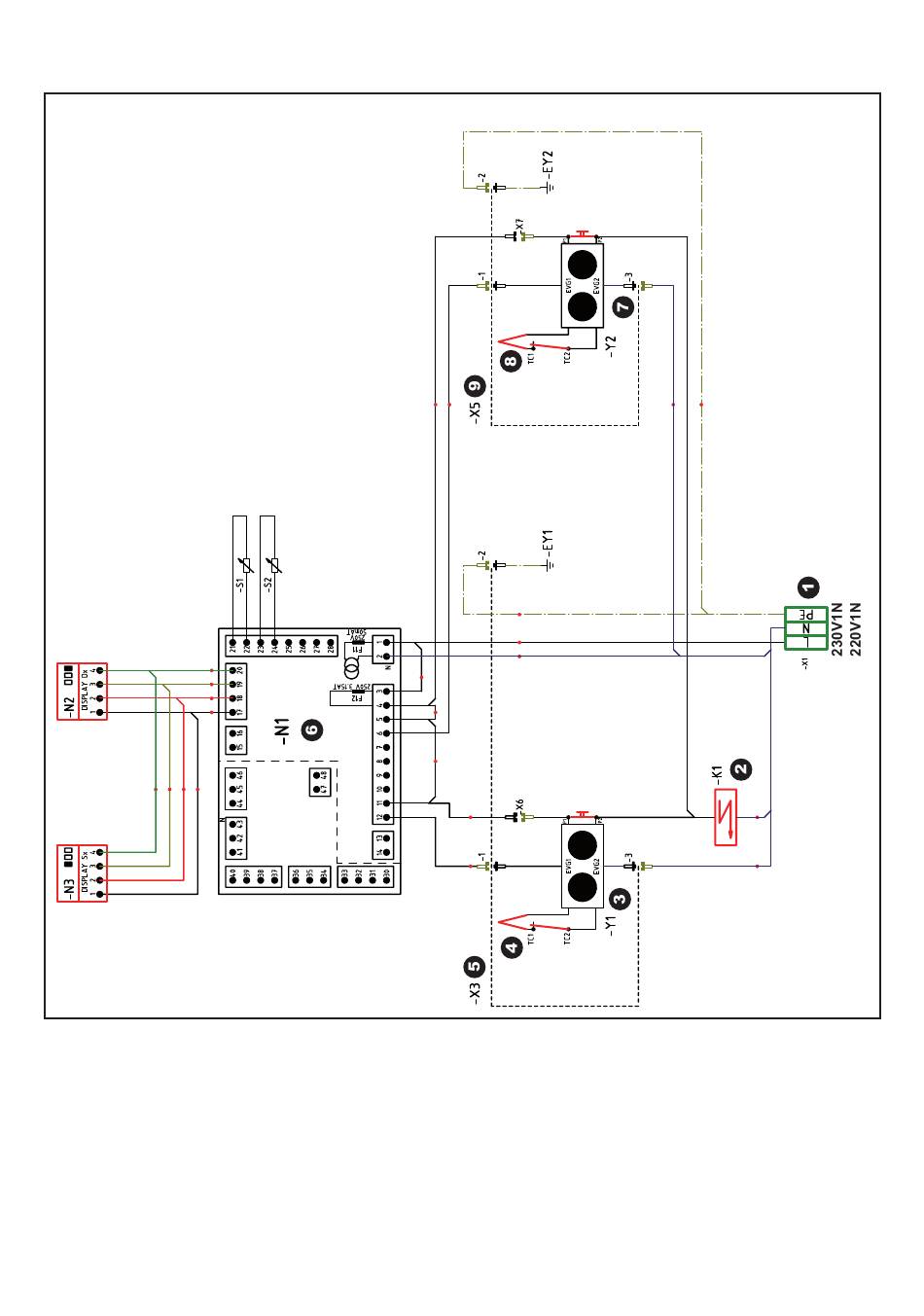

SCHEMA ELETTRICO (
Morsettiera - Terminal board .
1)
Gruppo accensione (left well)- Ignition unit
2)
(left well).
Elettrovalvola del gas con contatto di accen-
3)
sione - Gas solenoid valve with ignition con-
tact (left well).
Termostato di sicurezza - Safety thermostat
4)
(left well).
3019703_Allegato
10WFR4GD
) - ELECTRIC DIAGRAM (
Connettore 2 poli - 3-pin connector (left well)
5)
Scheda elettronica - Electronic card (left well).
6)
Elettrovalvola del gas con contatto di accen-
7)
sione - Gas solenoid valve with ignition con-
tact (right well).
Termostato di sicurezza - Safety thermostat
8)
(right well).
Connettore 2 poli - 3-pin connector (right well)
9)
ITALIANO - ENGLISH
10WFR4GD
)
V
