ITALIANO
AVVERTENZA: L'allacciamento deve
essere eff ettuato da personale autorizzato
e qualifi cato, nel rispetto delle leggi vigen-
ti in materia e con l'utilizzo di materiale ap-
propriato e prescritto. L'apparecchiatura
viene fornita con tensione di funzionamen-
to a 230V/1N 50Hz, oppure su richiesta a
220V/1N 60Hz.
Per il collegamento diretto alla rete è necessa-
rio prevedere un dispositivo che assicuri la di-
sconnessione dalla rete, con una distanza di
apertura dei contatti che consenta la discon-
nessione completa nelle condizioni della cate-
goria di sovratensione III, conformemente alle
regole d'installazione.
PERICOLO: Prima di eseguire qual-
siasi intervento disattivare l' alimentazione
elettrica generale.
Eff ettuare l'allacciamento dell'apparecchiatu-
ra alla rete di alimentazione nel modo indicato.
Installare, se non è presente, un'interruttore
1)
sezionatore automatico
recchiatura con le seguenti caratteristiche:
– Sganciatore termico (per regolazione vedi ta-
bella sezione Allegati.
– Interruttore magnetico curva B o C (IEC
60898).
– Sganciatore diff erenziale regolato a 30 mA.

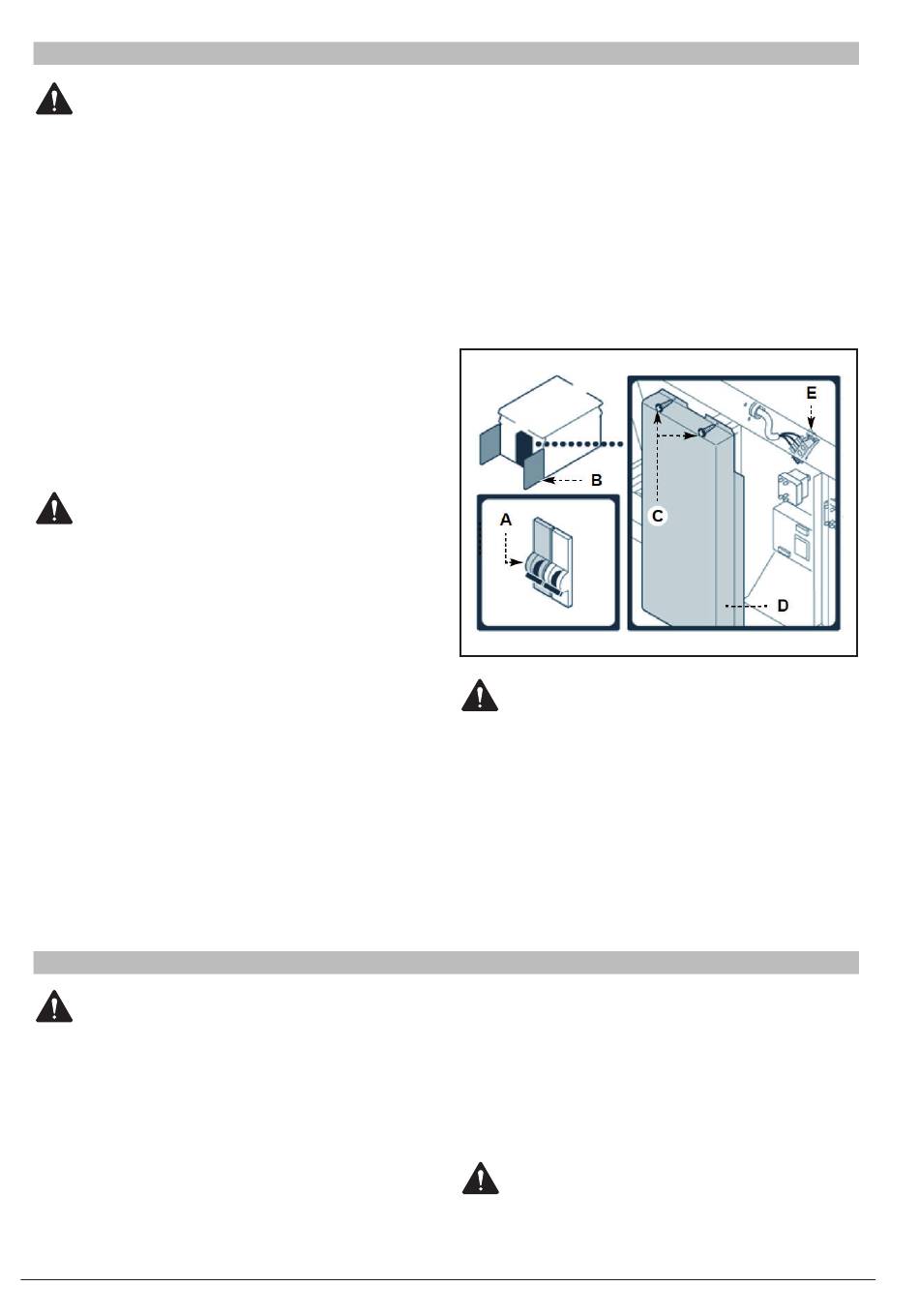

Aprire il portello (B).
2)
AVVERTENZA: L'allacciamento deve
essere eff ettuato da personale autorizzato
e qualifi cato, nel rispetto delle leggi vigen-
ti in materia e con l'utilizzo di materiale ap-
propriato e prescritto. L'apparecchiatura
viene fornita con tensione di funzionamen-
to a 230V/1N 50Hz, oppure su richiesta a
220V/1N 60Hz.
Per il collegamento diretto alla rete è necessa-
12
ALLACCIAMENTO ELETTRICO (06WFR3GD)
vicino all'appa-
(A)
ALLACCIAMENTO ELETTRICO (10WFR4GD)
MOVIMENTAZIONE E INSTALLAZIONE
Svitare le viti (C) per smontare il coperchio
3)
(D).
Collegare l'interruttore sezionatore (A) alla
4)
morsettiera (E) dell'apparecchiatura come
indicato in fi gura e nello schema elettrico in
fondo al manuale. e utilizzando un cavo con
le seguenti caratteristiche:
– Peso: ≥ del tipo H07RN-F (designazione 245
IEC 57)
– Temperatura di utilizzo: ≥ 80°
AVVERTENZA: In fase di allaccia-
mento fare attenzione al collegamento dei
cavi di neutro e di terra; se non è eff ettuato
correttamente il bruciatore non si accende.
Rimontare il coperchio (D) e fi ssarlo con le viti
5)
(C) ad operazione ultimata.
Richiudere il portello (B).
6)
rio prevedere un dispositivo che assicuri la di-
sconnessione dalla rete, con una distanza di
apertura dei contatti che consenta la discon-
nessione completa nelle condizioni della cate-
goria di sovratensione III, conformemente alle
regole d'installazione.
PERICOLO: Prima di eseguire qual-
siasi intervento disattivare l' alimentazione
elettrica generale.
3019703_inst
