ES
No olvide conectar el circuito de seguridad al borne de la caja de conexiones marcado
con . La alimentación eléctrica de la cocina debe disponer de un interruptor de
seguridad que permita cortar la corriente en caso de emergencia. La distancia entre los
contactos de trabajo del interruptor de seguridad debe ser de al menos 3 mm.
Antes de conectar la cocina a la red eléctrica, lee la información de la placa de datos y el
esquema de conexiones.

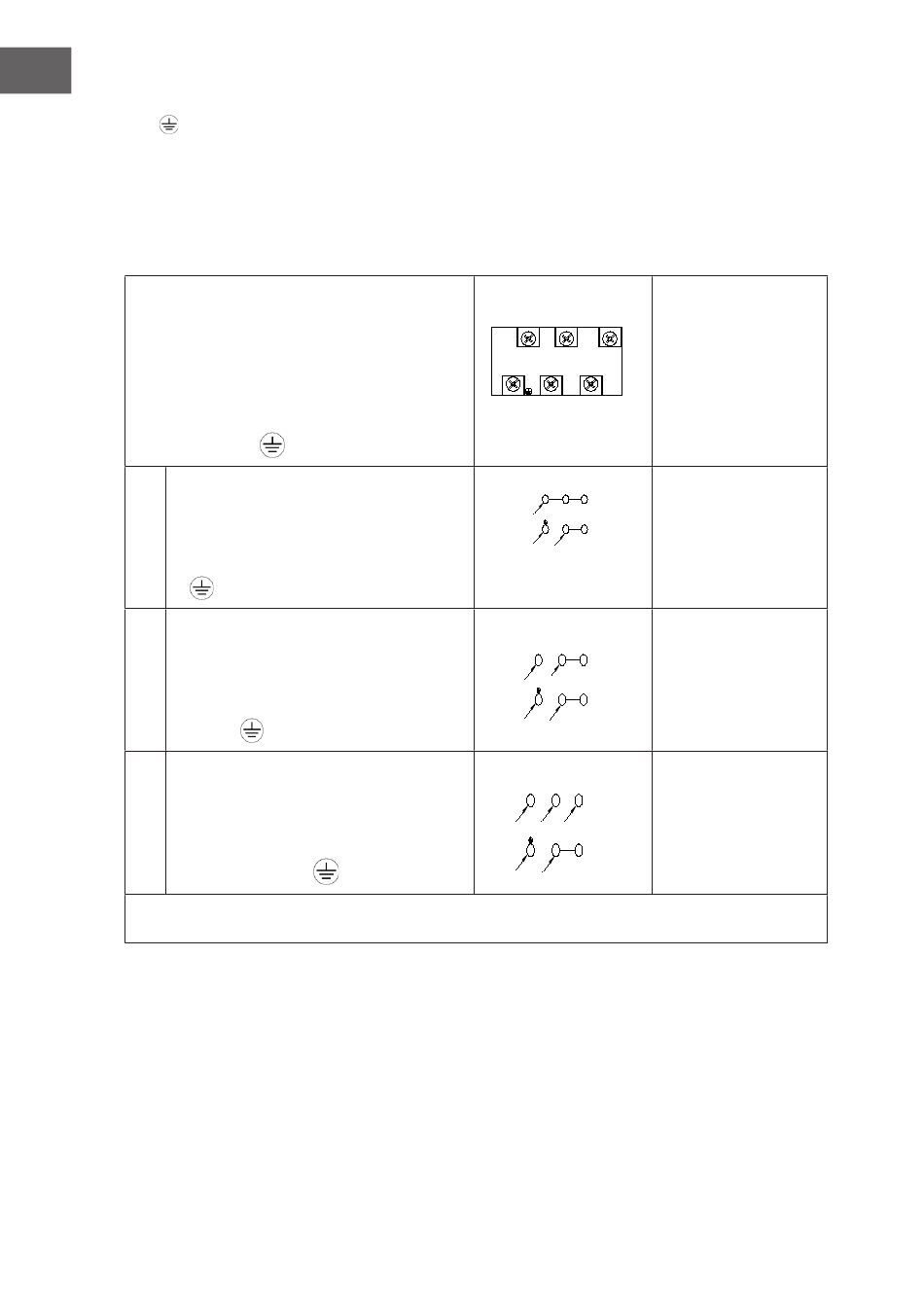

Esquema de conexión
¡Atención! Tensión de las resistencias
230 V
¡Atención! En caso de cualquier
conexión,
el cable de tierra debe conectarse al
terminal PE de
Para la conexión monofásica con
1
puesta a tierra a 230 V, los puentes
conectan los terminales 1-2-3 y los
terminales 4-5, el cable de tierra
a
2 Para la conexión bifásica con
puesta a tierra de 400/230 V, los
puentes conectan los terminales
2-3 y los terminales 4-5, el cable de
tierra a
3 Para la conexión bifásica a tierra
de 400-230 V, los puentes conectan
los terminales 4-5, las fases en
sucesión 1,2 y 3, el neutro a 4-5, el
cable de tierra a
L1=R, L2=S, L3=T, N=terminal del cable neutro, PE=terminal del cable de tierra
18
.
.
.
Tipo de cable
1 2 3
de conexión
5 4
recomendado
1 2 3
L1
5 4
H05VV-F3G4
PE
N
1 2 3
L1 L2
H05VV-F4G2.5
5 4
PE
N
1 2 3
L1 L2 L3
H05VV-F5G1.5
5 4
PE
N
