Denken Sie daran, den Sicherheitskreis an die mit
Anschlussklemme der Anschlussdose anzuschließen. Die Stromversorgung für den
Herd muss über einen Sicherheitsschalter verfügen, mit dem die Stromversorgung im
Notfall unterbrochen werden kann. Der Abstand zwischen den Arbeitskontakten des
Sicherheitsschalters muss mindestens 3 mm betragen.
Bevor Sie den Herd an das Stromnetz anschließen, müssen Sie die Informationen auf
dem Typenschild und den Anschlussplan lesen.

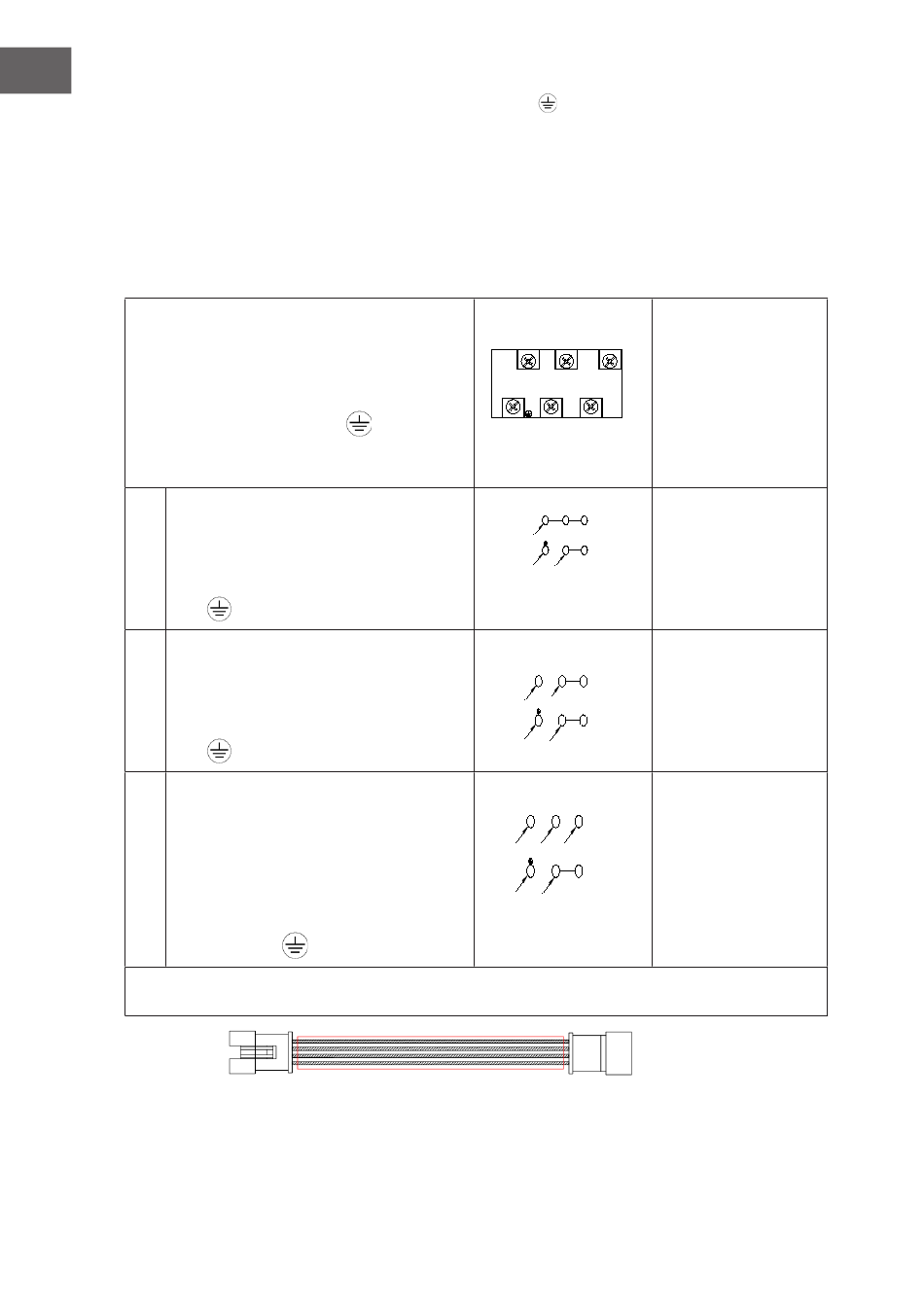

Anschlussdiagramm

Vorsicht! Spannung der Heizelemente
230 V
Vorsicht! Im Falle einer Verbindung
muss der Erdleiter an die
Klemme angeschlossen werden.
Bei einem geerdeten
1
230-V-Einphasenanschluss
verbinden Brücken die Klemmen
1-2-3 und 4-5 sowie den Erdleiter
mit
2 Bei einem geerdeten
Zweiphasenanschluss mit 400/230
V verbinden Brücken die Klemmen
2-3 und 4-5 sowie den Erdleiter
mit
3 Bei einem geerdeten
Zweiphasenanschluss mit
400–230 V verbinden Brücken
4–5 Klemmen, die Phasen
nacheinander 1, 2 und 3, den
Neutralleiter mit 4–5 und den
Erdleiter mit
L1=R, L2=S, L3=T, N=Neutralleiteranschluss, PE=Erdleiteranschluss
20
PE-
.
.
.
Schwaches elektrisches Anschlusskabel für Kochfeld und Backofen.
gekennzeichnete
1 2 3
Empfohlener An-
schlussleitungstyp
5 4
1 2 3
L1
5 4
H05VV-F3G4
PE
N
1 2 3
L2
L1
H05VV-F4G2.5
5 4
PE
N
1 2 3
L1
L2 L3
5 4
H05VV-F5G1.5
PE
N
