Ricordarsi di collegare il circuito di sicurezza al morsetto della scatola di connessione
contrassegnato con
di un interruttore di sicurezza che consenta di interrompere l'alimentazione in caso di
emergenza. La distanza tra i contatti di lavoro dell'interruttore di sicurezza deve essere
di almeno 3 mm.
Prima di collegare il piano cottura all'alimentazione elettrica, è importante leggere le
informazioni riportate sulla targhetta dati e lo schema di collegamento.

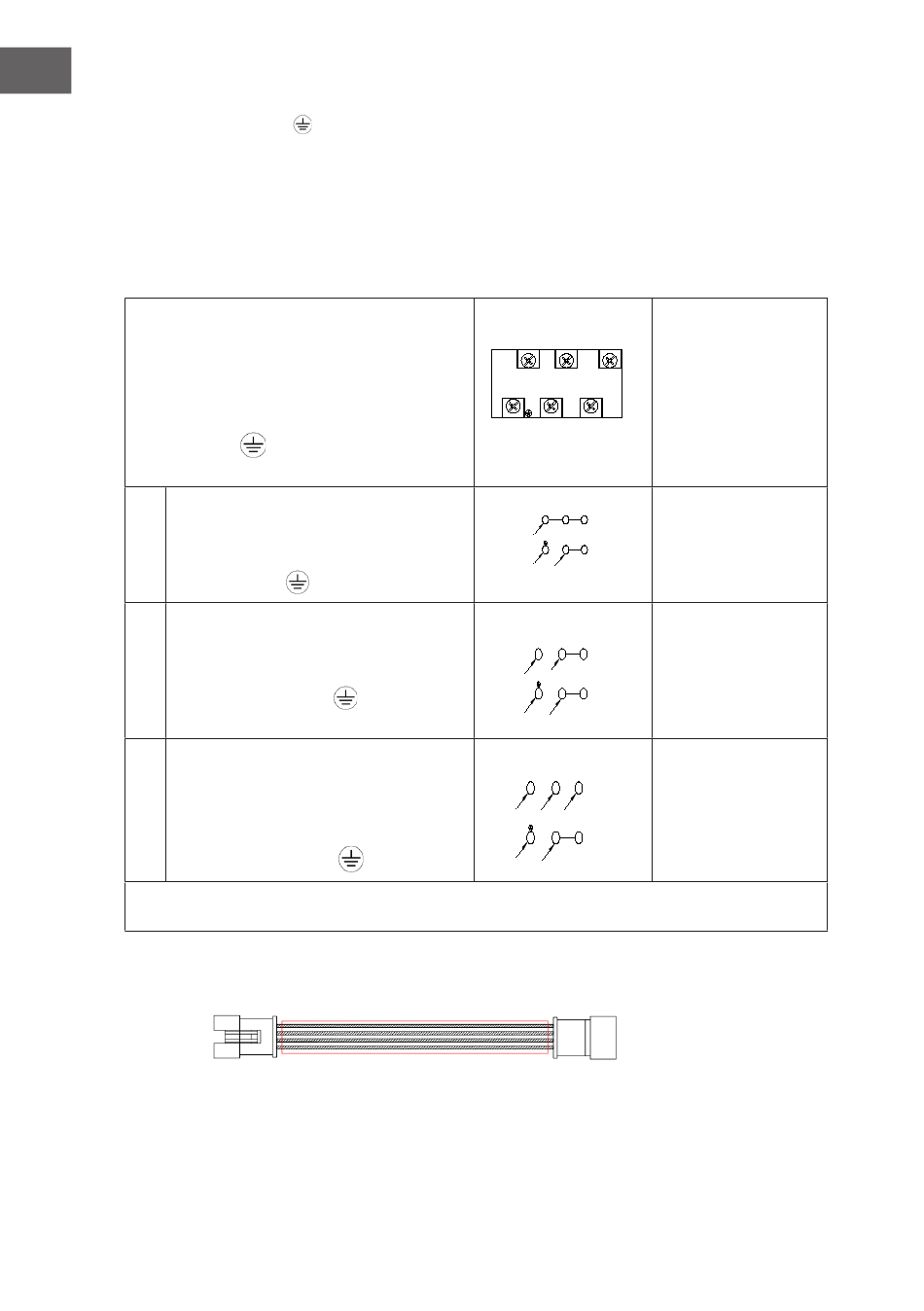

Schema di collegamento
Attenzione! Tensione degli elementi
riscaldanti 230V
Attenzione! In caso di connessione
il filo di terra deve essere collegato al
morsetto PE
Per il collegamento monofase a
1
230 V con messa a terra, i ponti
collegano i terminali 1-2-3 e 4-5, il
filo di terra a
2 Per il collegamento bifase a
400/230 V con messa a terra, i
ponti collegano i terminali 2-3 e
4-5, il filo di terra a
3 Per il collegamento bifase a
400/230 V con messa a terra, i
ponti collegano i terminali 4-5, fasi
in successione 1, 2 e 3, neutro a
4-5, il filo di terra a
L1=R, L2=S, L3=T, N=terminale del filo neutro, PE=terminale del filo di terra
18
L' alimentazione elettrica del piano cottura deve essere dotata
.
.
.
Cavo di collegamento elettrico insufficente per il piano cottura e il forno.
Tipo di cavo di
1 2 3
collegamento
5 4
consigliato
1 2 3
L1
5 4
H05VV-F3G4
PE
N
1 2 3
H05VV-F4G2.5
L1 L2
5 4
PE
N
1 2 3
L1 L2 L3
H05VV-F5G1.5
5 4
PE
N
