N'oubliez pas de raccorder le circuit de sécurité à la borne du boîtier de raccordement
marquée avec
de sécurité permettant de couper le courant en cas d'urgence. La distance entre les
contacts de l'interrupteur de sécurité doit être d'au moins 3 mm.
Avant de raccorder la cuisinière à l'alimentation électrique, il est important de lire les
informations figurant sur la plaque signalétique et le schéma de raccordement.

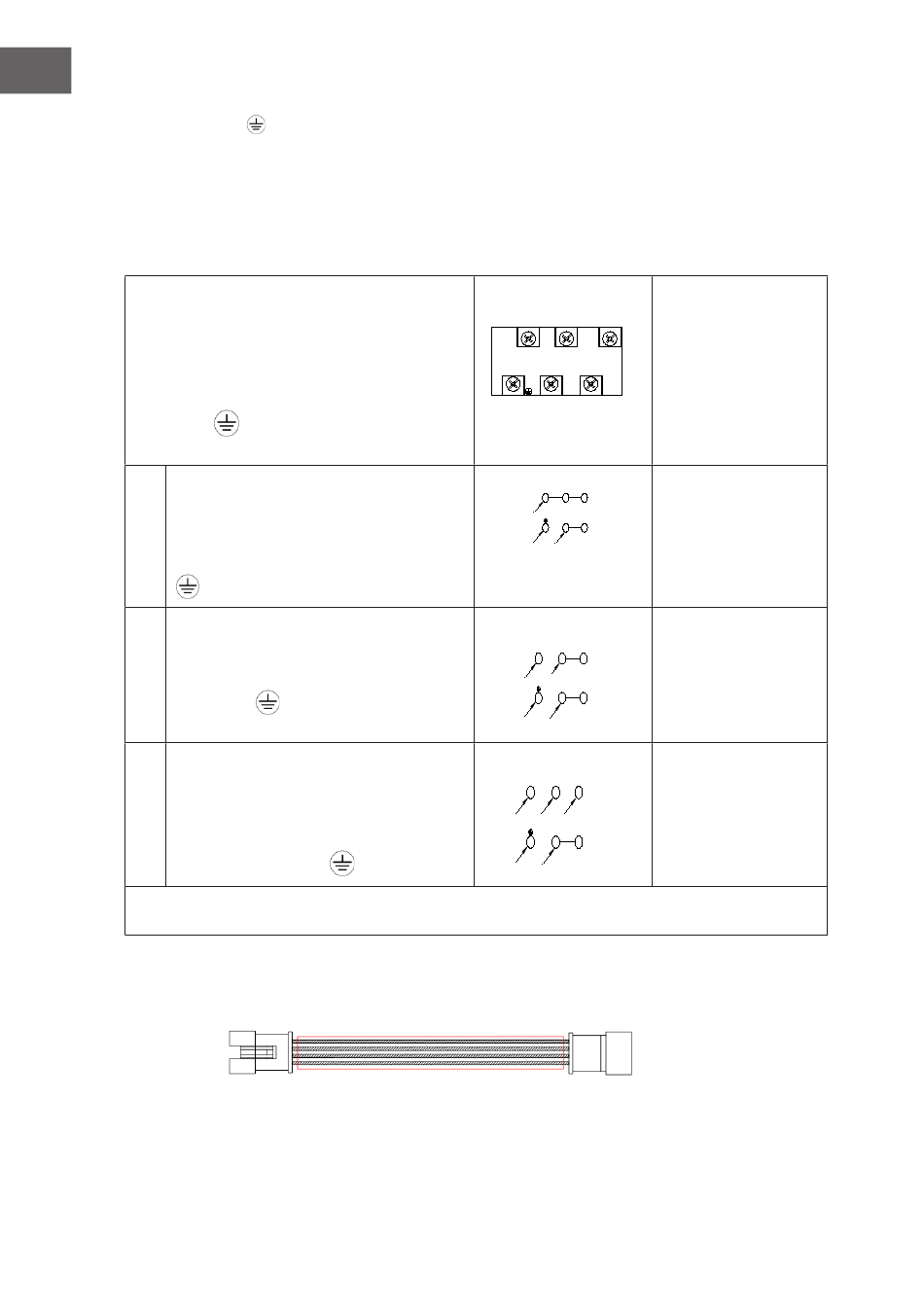

Schéma de connexion
Attention ! Tension des éléments
chauffants 230 V
Attention ! En cas de connexion
le fil de terre doit être connecté à la
borne PE
Pour une connexion monophasée
1
de 230 V avec mise à la terre, les
ponts connectent les bornes 1-2-3
et les bornes 4-5, le fil de terre à
2 Pour une connexion biphasée avec
mise à la terre 400/230 V, les ponts
relient les bornes 2-3 et 4-5, le fil
de terre à
3 Pour une connexion biphasée
avec mise à la terre 400-230 V, les
ponts relient 4-5 bornes, phases
successivement 1,2 et 3, Neutre à
4-5, le fil de terre à
L1 = R, L2 = S, L3 = T, N = borne de neutre, PE = borne de terre
Mauvais câble de connexion électrique entre la plaque de cuisson et le four.
18
l' alimentation électrique de la cuisinière équipée d'un interrupteur
.
.
.
Type de câble
1 2 3
de connexion
5 4
recommandé
1 2 3
L1
5 4
H05VV-F3G4
PE
N
1 2 3
H05VV-F4G2.5
L2
L1
5 4
PE
N
1 2 3
L1 L2 L3
H05VV-F5G1.5
5 4
PE
N
