Der Sender
2.7.5
Seite 30
Knüppelgriffe mit Schalter oder Taste einbauen
MULTIPLEX bietet für die
Schalter oder Taster an (siehe Abschnitt 12 „Zubehör" auf Seite 199).
Zum Einbau eines anderen Knüppelgriffs gehen Sie wie folgt vor:
1. Schalten Sie den Sender aus
und öffnen Sie ihn.
2. Entfernen Sie den Akku.
Nach dem Wiedereinsetzen
des Akkus müssen Datum
und Uhrzeit kontrolliert und
nötigenfalls neu eingestellt
werden.
3. Lösen Sie die
Madenschraube unten am
Knüppelgriff (1,5mm
Schlitzschraubendreher).
4. Ziehen Sie den Griff von der Knüppelstange ab.

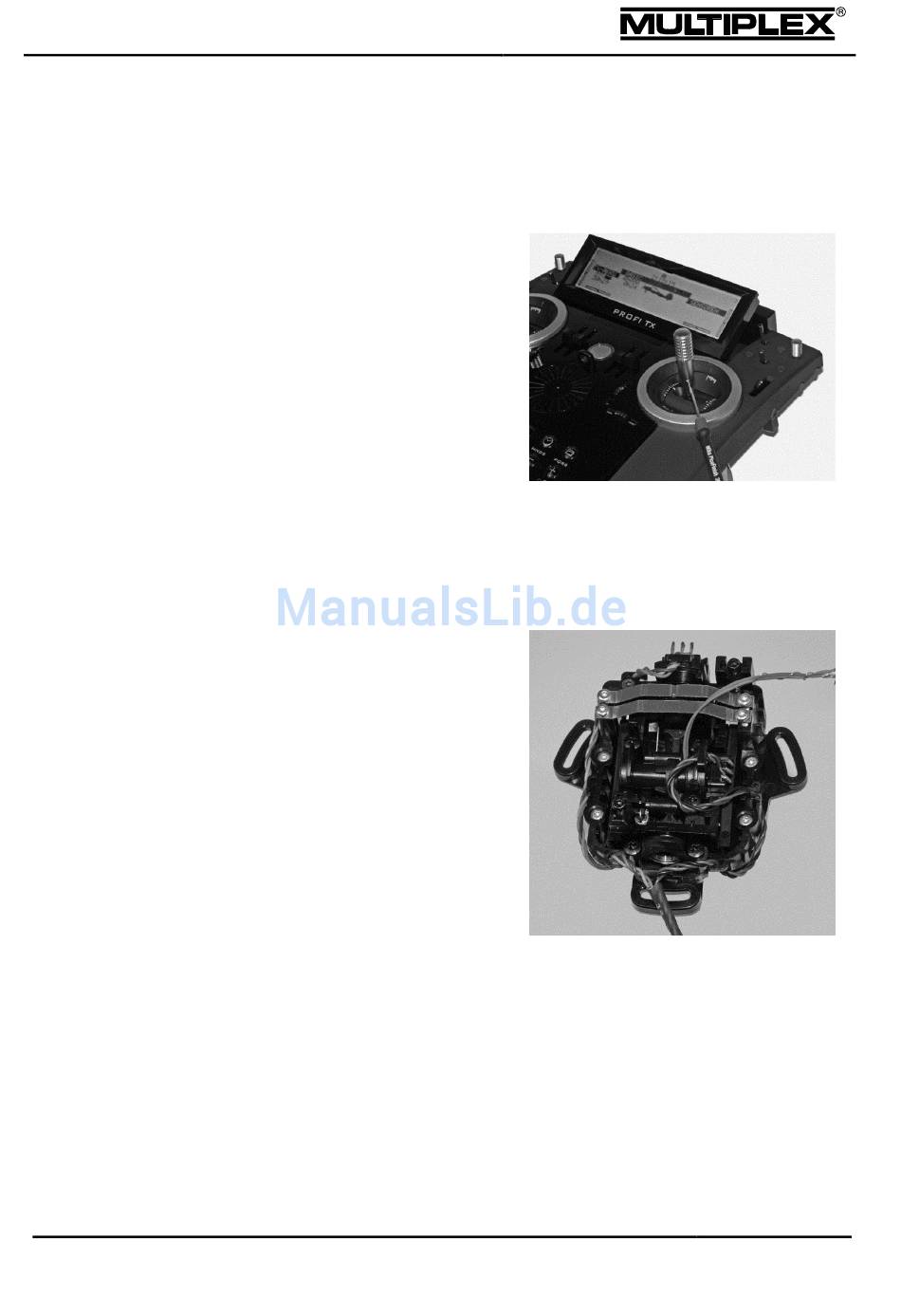

5. Umwickeln Sie die Litzen des neuen Knüppelgriffs mit einem dünnen
Kupferlackdraht. Den abisolierten Teil biegen Sie eng nach hinten. Führen
Sie den Kupferlackdraht durch die Bohrung der Knüppelstange, bis er auf
der Unterseite des
Knüppelaggregats sichtbar
wird. Ziehen Sie den Draht
mit einer Pinzette durch, bis
Sie ihn greifen können.
6. Ziehen Sie vorsichtig am
Draht, bis Sie die Litze
greifen können. Es geht
leichter, wenn Sie die
Knüppelstange auf die dem
Drahtaustritt
gegenüberliegende Seite
halten.
7. Schieben Sie den
Knüppelgriff auf die Knüppelstange und ziehen Sie gleichzeitig die Litzen
komplett durch.
8. Ziehen Sie die Madenschraube am Griff an.
9. Auf der Hauptplatine des Geräts, seitlich neben jedem Knüppelaggregat,
sehen Sie je eine drei-polige Klemmleiste.
10. Entfernen Sie den Draht.
drei verschiedene Knüppelgriffe mit
PROFI TX
PROFI TX
