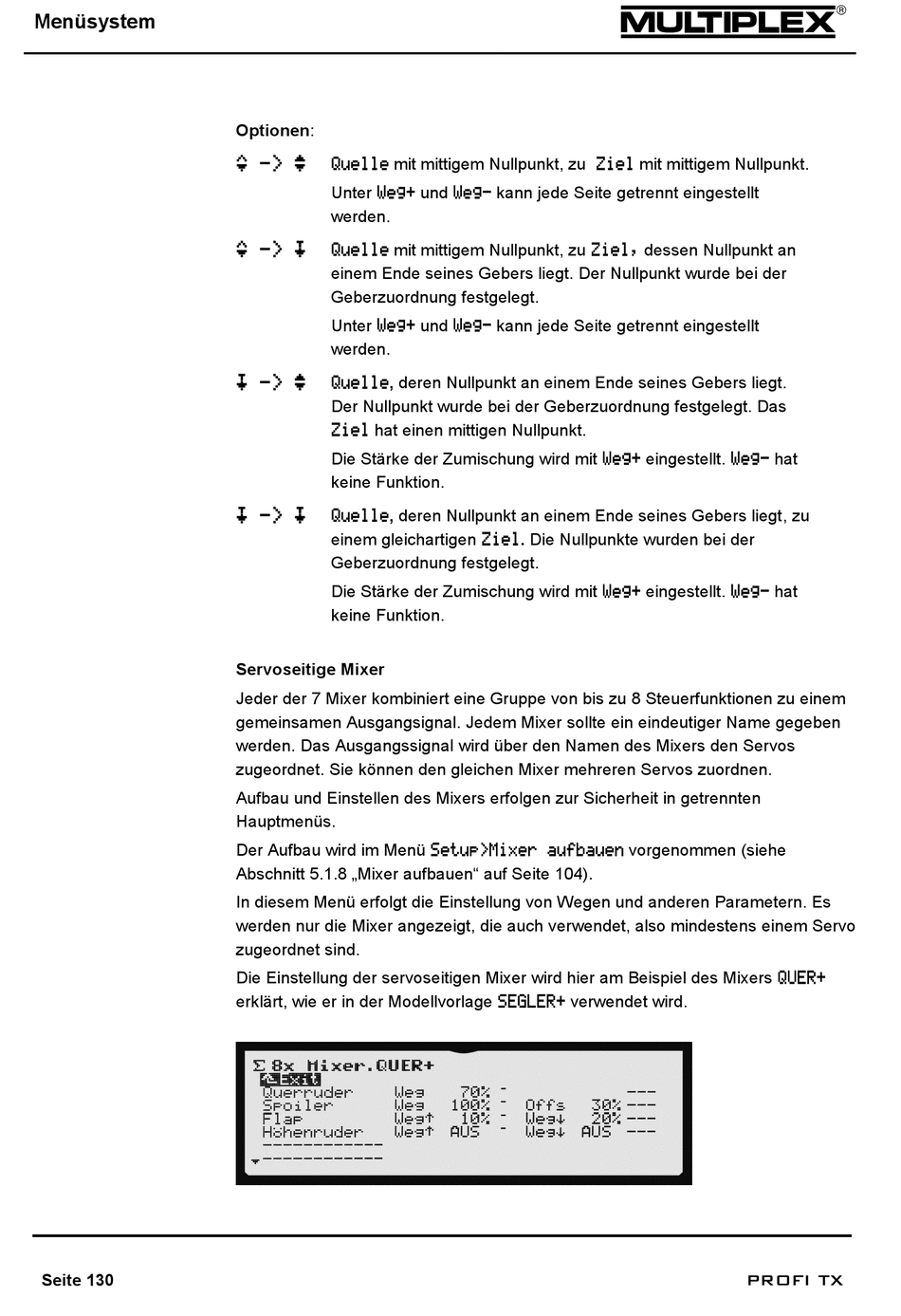

Menüsystem
Seite 130
Optionen:
Quelle mit mittigem Nullpunkt, zu Ziel mit mittigem Nullpunkt.
š -> ™
Unter Weg+ und Weg- kann jede Seite getrennt eingestellt
werden.
Quelle mit mittigem Nullpunkt, zu Ziel, dessen Nullpunkt an
š -> ›
einem Ende seines Gebers liegt. Der Nullpunkt wurde bei der
Geberzuordnung festgelegt.
Unter Weg+ und Weg- kann jede Seite getrennt eingestellt
werden.
Quelle, deren Nullpunkt an einem Ende seines Gebers liegt.
› -> ™
Der Nullpunkt wurde bei der Geberzuordnung festgelegt. Das
Ziel hat einen mittigen Nullpunkt.
Die Stärke der Zumischung wird mit Weg+ eingestellt. Weg- hat
keine Funktion.
Quelle, deren Nullpunkt an einem Ende seines Gebers liegt, zu
› -> ›
einem gleichartigen Ziel. Die Nullpunkte wurden bei der
Geberzuordnung festgelegt.
Die Stärke der Zumischung wird mit Weg+ eingestellt. Weg- hat
keine Funktion.
Servoseitige Mixer
Jeder der 7 Mixer kombiniert eine Gruppe von bis zu 8 Steuerfunktionen zu einem
gemeinsamen Ausgangsignal. Jedem Mixer sollte ein eindeutiger Name gegeben
werden. Das Ausgangssignal wird über den Namen des Mixers den Servos
zugeordnet. Sie können den gleichen Mixer mehreren Servos zuordnen.
Aufbau und Einstellen des Mixers erfolgen zur Sicherheit in getrennten
Hauptmenüs.
Der Aufbau wird im Menü Setup>Mixer aufbauen vorgenommen (siehe
Abschnitt 5.1.8 „Mixer aufbauen" auf Seite 104).
In diesem Menü erfolgt die Einstellung von Wegen und anderen Parametern. Es
werden nur die Mixer angezeigt, die auch verwendet, also mindestens einem Servo
zugeordnet sind.
Die Einstellung der servoseitigen Mixer wird hier am Beispiel des Mixers QUER+
erklärt, wie er in der Modellvorlage SEGLER+ verwendet wird.
PROFI TX
