Menüsystem

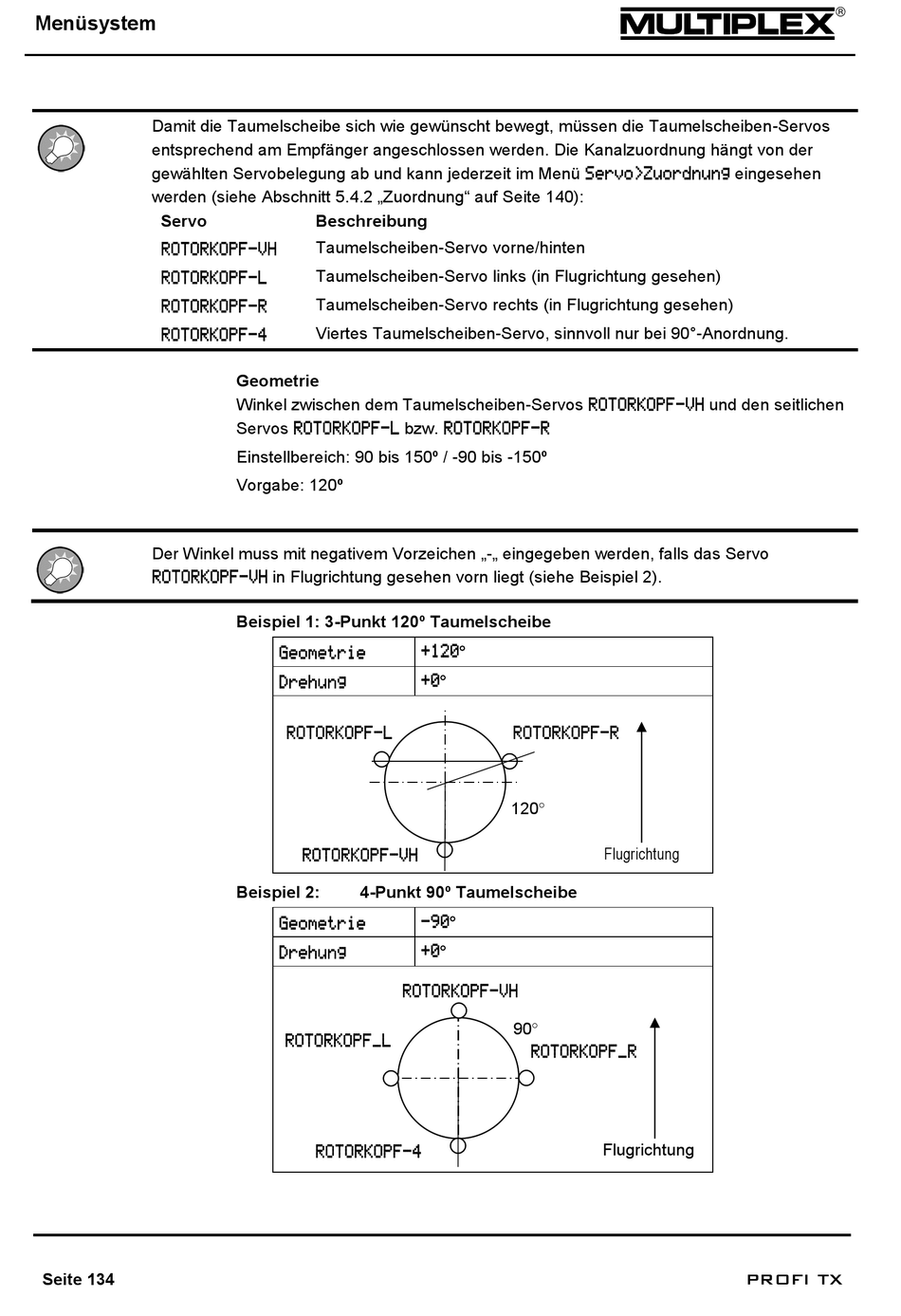

Damit die Taumelscheibe sich wie gewünscht bewegt, müssen die Taumelscheiben-Servos
entsprechend am Empfänger angeschlossen werden. Die Kanalzuordnung hängt von der
gewählten Servobelegung ab und kann jederzeit im Menü Servo>Zuordnung eingesehen
werden (siehe Abschnitt 5.4.2 „Zuordnung" auf Seite 140):
Servo
ROTORKOPF-VH
ROTORKOPF-L
ROTORKOPF-R
ROTORKOPF-4
Der Winkel muss mit negativem Vorzeichen „-„ eingegeben werden, falls das Servo
ROTORKOPF-VH in Flugrichtung gesehen vorn liegt (siehe Beispiel 2).
Seite 134
Beschreibung
Taumelscheiben-Servo vorne/hinten
Taumelscheiben-Servo links (in Flugrichtung gesehen)
Taumelscheiben-Servo rechts (in Flugrichtung gesehen)
Viertes Taumelscheiben-Servo, sinnvoll nur bei 90°-Anordnung.
Geometrie
Winkel zwischen dem Taumelscheiben-Servos ROTORKOPF-VH und den seitlichen
Servos ROTORKOPF-L bzw. ROTORKOPF-R
Einstellbereich: 90 bis 150º / -90 bis -150º
Vorgabe: 120º
Beispiel 1: 3-Punkt 120º Taumelscheibe
Geometrie
Drehung
ROTORKOPF-L
ROTORKOPF-VH
Beispiel 2:
4-Punkt 90º Taumelscheibe
Geometrie
Drehung
ROTORKOPF-VH
ROTORKOPF_L
ROTORKOPF-4
+120
+0
ROTORKOPF-R
120
-90
+0
90
ROTORKOPF_R
Flugrichtung
Flugrichtung
PROFI TX
