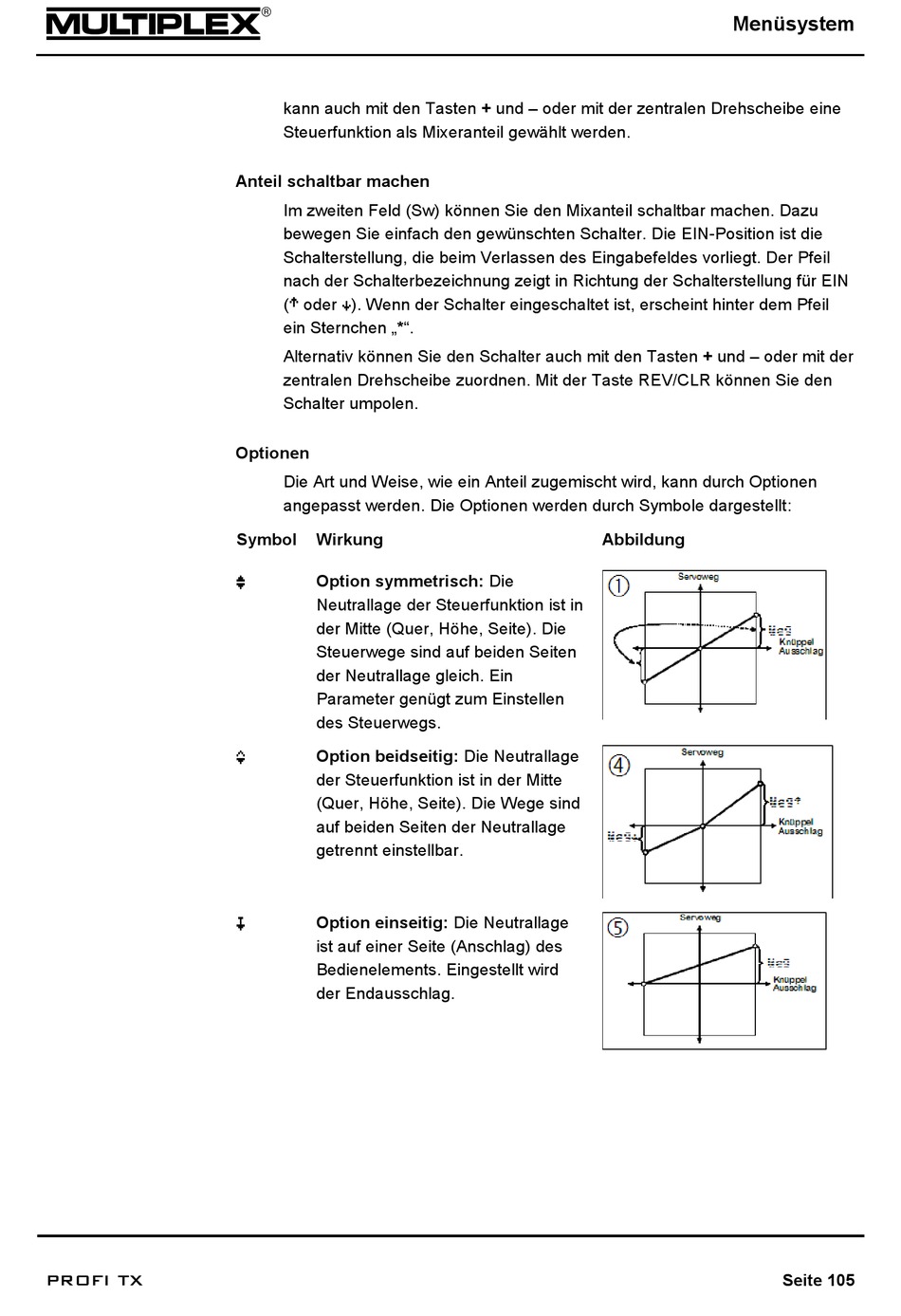

PROFI TX
kann auch mit den Tasten + und – oder mit der zentralen Drehscheibe eine
Steuerfunktion als Mixeranteil gewählt werden.
Anteil schaltbar machen
Im zweiten Feld (Sw) können Sie den Mixanteil schaltbar machen. Dazu
bewegen Sie einfach den gewünschten Schalter. Die EIN-Position ist die
Schalterstellung, die beim Verlassen des Eingabefeldes vorliegt. Der Pfeil
nach der Schalterbezeichnung zeigt in Richtung der Schalterstellung für EIN
(' oder #). Wenn der Schalter eingeschaltet ist, erscheint hinter dem Pfeil
ein Sternchen „*".
Alternativ können Sie den Schalter auch mit den Tasten + und – oder mit der
zentralen Drehscheibe zuordnen. Mit der Taste REV/CLR können Sie den
Schalter umpolen.
Optionen
Die Art und Weise, wie ein Anteil zugemischt wird, kann durch Optionen
angepasst werden. Die Optionen werden durch Symbole dargestellt:
Symbol
Wirkung
Option symmetrisch: Die
™
Neutrallage der Steuerfunktion ist in
der Mitte (Quer, Höhe, Seite). Die
Steuerwege sind auf beiden Seiten
der Neutrallage gleich. Ein
Parameter genügt zum Einstellen
des Steuerwegs.
Option beidseitig: Die Neutrallage
š
der Steuerfunktion ist in der Mitte
(Quer, Höhe, Seite). Die Wege sind
auf beiden Seiten der Neutrallage
getrennt einstellbar.
Option einseitig: Die Neutrallage
›
ist auf einer Seite (Anschlag) des
Bedienelements. Eingestellt wird
der Endausschlag.
Menüsystem
Abbildung
Seite 105
