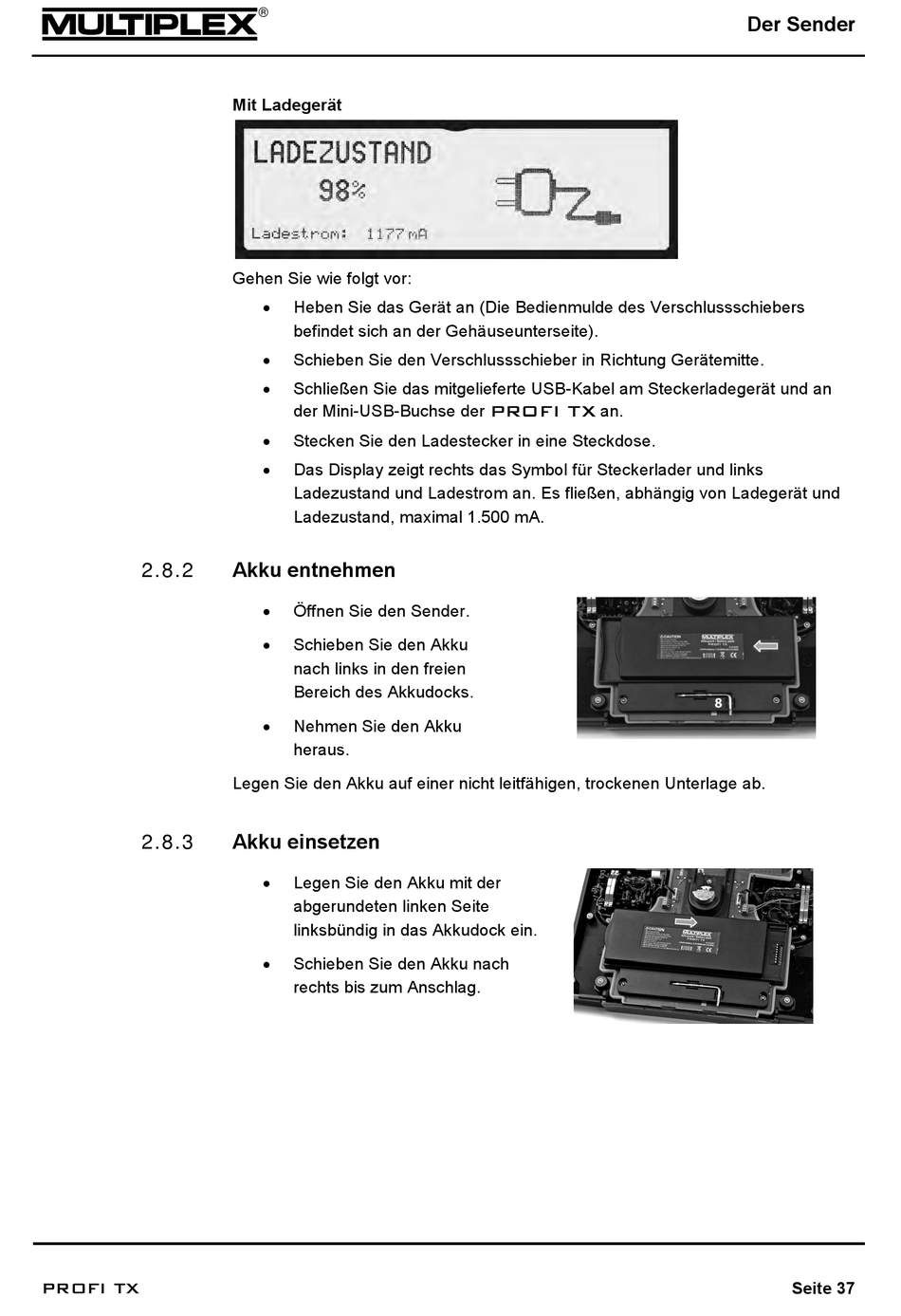

Akku Entnehmen; Akku Einsetzen - Multiplex profi tx Bedienungsanleitung

2.8.2
2.8.3
PROFI TX
Mit Ladegerät
Gehen Sie wie folgt vor:
Heben Sie das Gerät an (Die Bedienmulde des Verschlussschiebers

befindet sich an der Gehäuseunterseite).
Schieben Sie den Verschlussschieber in Richtung Gerätemitte.

Schließen Sie das mitgelieferte USB-Kabel am Steckerladegerät und an

der Mini-USB-Buchse der
Stecken Sie den Ladestecker in eine Steckdose.

 Das Display zeigt rechts das Symbol für Steckerlader und links
Ladezustand und Ladestrom an. Es fließen, abhängig von Ladegerät und
Ladezustand, maximal 1.500 mA.

Akku entnehmen

 Öffnen Sie den Sender.
Schieben Sie den Akku

nach links in den freien
Bereich des Akkudocks.
Nehmen Sie den Akku

heraus.
Legen Sie den Akku auf einer nicht leitfähigen, trockenen Unterlage ab.

Akku einsetzen

 Legen Sie den Akku mit der
abgerundeten linken Seite
linksbündig in das Akkudock ein.
 Schieben Sie den Akku nach
rechts bis zum Anschlag.
an.
PROFI TX
Der Sender
Seite 37
