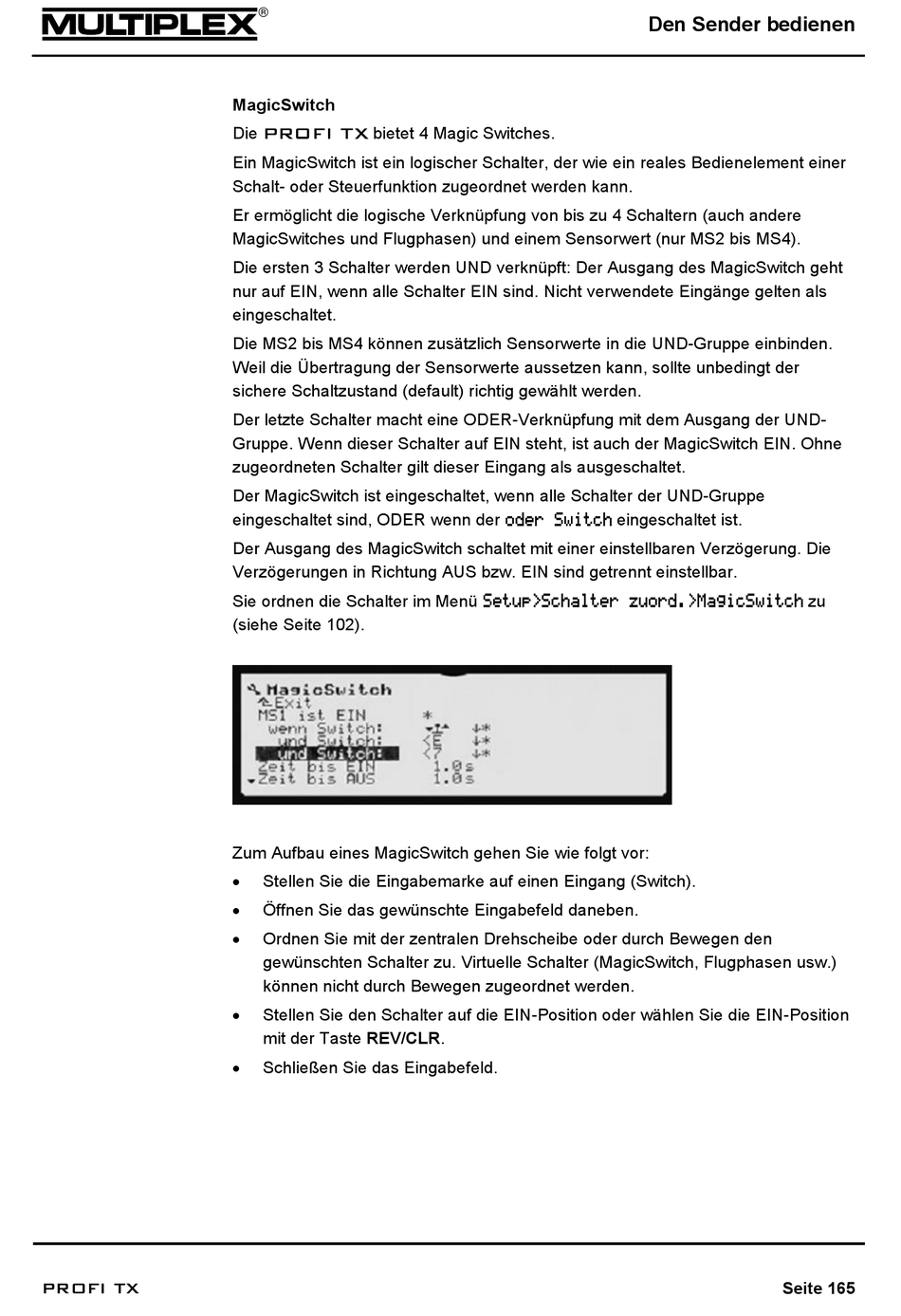

MagicSwitch
Die
bietet 4 Magic Switches.
PROFI TX
Ein MagicSwitch ist ein logischer Schalter, der wie ein reales Bedienelement einer
Schalt- oder Steuerfunktion zugeordnet werden kann.
Er ermöglicht die logische Verknüpfung von bis zu 4 Schaltern (auch andere
MagicSwitches und Flugphasen) und einem Sensorwert (nur MS2 bis MS4).
Die ersten 3 Schalter werden UND verknüpft: Der Ausgang des MagicSwitch geht
nur auf EIN, wenn alle Schalter EIN sind. Nicht verwendete Eingänge gelten als
eingeschaltet.
Die MS2 bis MS4 können zusätzlich Sensorwerte in die UND-Gruppe einbinden.
Weil die Übertragung der Sensorwerte aussetzen kann, sollte unbedingt der
sichere Schaltzustand (default) richtig gewählt werden.
Der letzte Schalter macht eine ODER-Verknüpfung mit dem Ausgang der UND-
Gruppe. Wenn dieser Schalter auf EIN steht, ist auch der MagicSwitch EIN. Ohne
zugeordneten Schalter gilt dieser Eingang als ausgeschaltet.
Der MagicSwitch ist eingeschaltet, wenn alle Schalter der UND-Gruppe
eingeschaltet sind, ODER wenn der oder Switch eingeschaltet ist.
Der Ausgang des MagicSwitch schaltet mit einer einstellbaren Verzögerung. Die
Verzögerungen in Richtung AUS bzw. EIN sind getrennt einstellbar.
Sie ordnen die Schalter im Menü Setup>Schalter zuord.>MagicSwitch zu
(siehe Seite 102).
Zum Aufbau eines MagicSwitch gehen Sie wie folgt vor:
Stellen Sie die Eingabemarke auf einen Eingang (Switch).
Öffnen Sie das gewünschte Eingabefeld daneben.
Ordnen Sie mit der zentralen Drehscheibe oder durch Bewegen den
gewünschten Schalter zu. Virtuelle Schalter (MagicSwitch, Flugphasen usw.)
können nicht durch Bewegen zugeordnet werden.
Stellen Sie den Schalter auf die EIN-Position oder wählen Sie die EIN-Position
mit der Taste REV/CLR.
Schließen Sie das Eingabefeld.
Den Sender bedienen
Seite 165
