Menüsystem
Seite 120

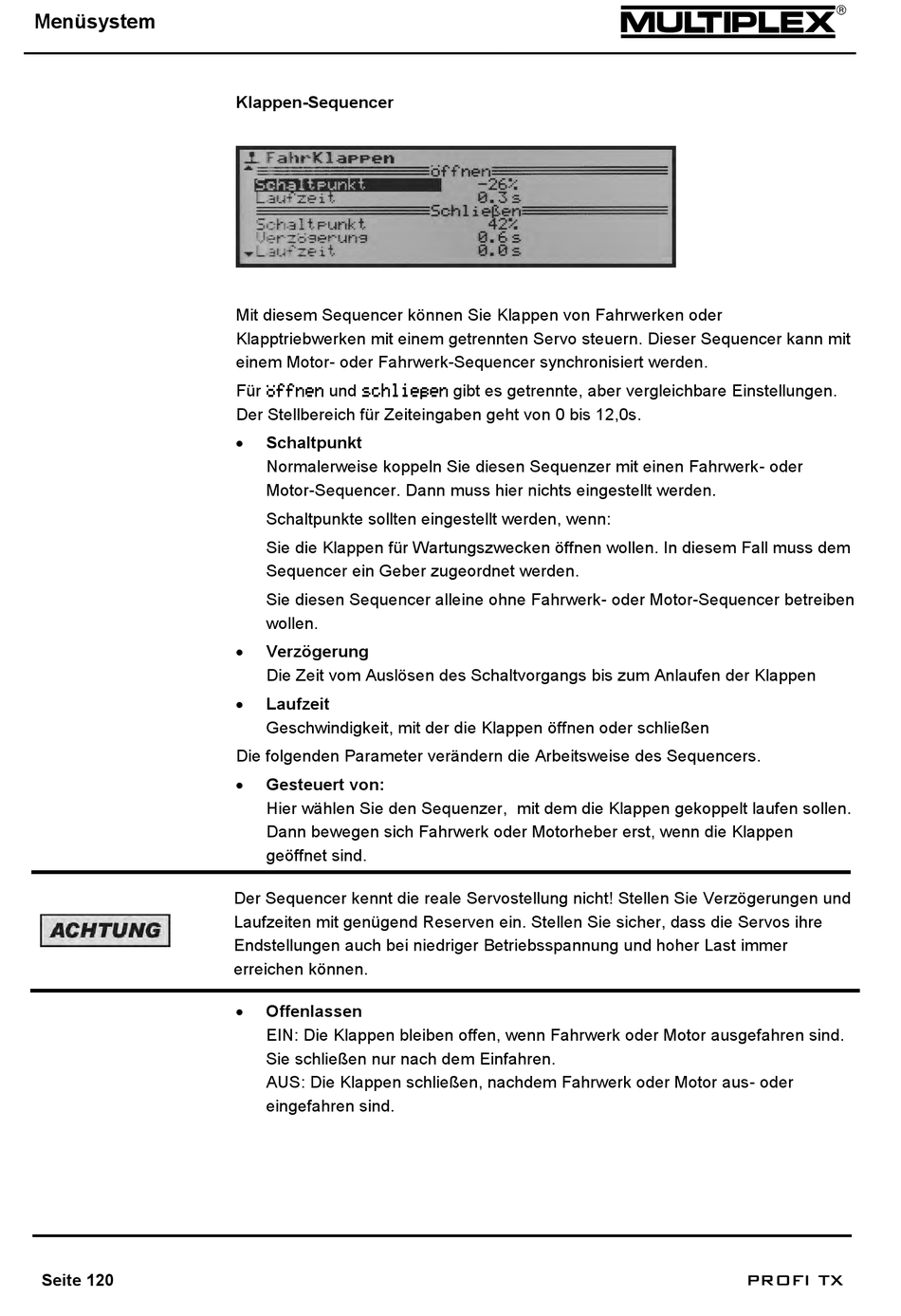

Klappen-Sequencer
Mit diesem Sequencer können Sie Klappen von Fahrwerken oder
Klapptriebwerken mit einem getrennten Servo steuern. Dieser Sequencer kann mit
einem Motor- oder Fahrwerk-Sequencer synchronisiert werden.
Für öffnen und schließen gibt es getrennte, aber vergleichbare Einstellungen.
Der Stellbereich für Zeiteingaben geht von 0 bis 12,0s.
Schaltpunkt
Normalerweise koppeln Sie diesen Sequenzer mit einen Fahrwerk- oder
Motor-Sequencer. Dann muss hier nichts eingestellt werden.
Schaltpunkte sollten eingestellt werden, wenn:
Sie die Klappen für Wartungszwecken öffnen wollen. In diesem Fall muss dem
Sequencer ein Geber zugeordnet werden.
Sie diesen Sequencer alleine ohne Fahrwerk- oder Motor-Sequencer betreiben
wollen.
Verzögerung
Die Zeit vom Auslösen des Schaltvorgangs bis zum Anlaufen der Klappen
Laufzeit
Geschwindigkeit, mit der die Klappen öffnen oder schließen
Die folgenden Parameter verändern die Arbeitsweise des Sequencers.
Gesteuert von:
Hier wählen Sie den Sequenzer, mit dem die Klappen gekoppelt laufen sollen.
Dann bewegen sich Fahrwerk oder Motorheber erst, wenn die Klappen
geöffnet sind.
Der Sequencer kennt die reale Servostellung nicht! Stellen Sie Verzögerungen und
Laufzeiten mit genügend Reserven ein. Stellen Sie sicher, dass die Servos ihre
Endstellungen auch bei niedriger Betriebsspannung und hoher Last immer
erreichen können.
Offenlassen
EIN: Die Klappen bleiben offen, wenn Fahrwerk oder Motor ausgefahren sind.
Sie schließen nur nach dem Einfahren.
AUS: Die Klappen schließen, nachdem Fahrwerk oder Motor aus- oder
eingefahren sind.
PROFI TX
