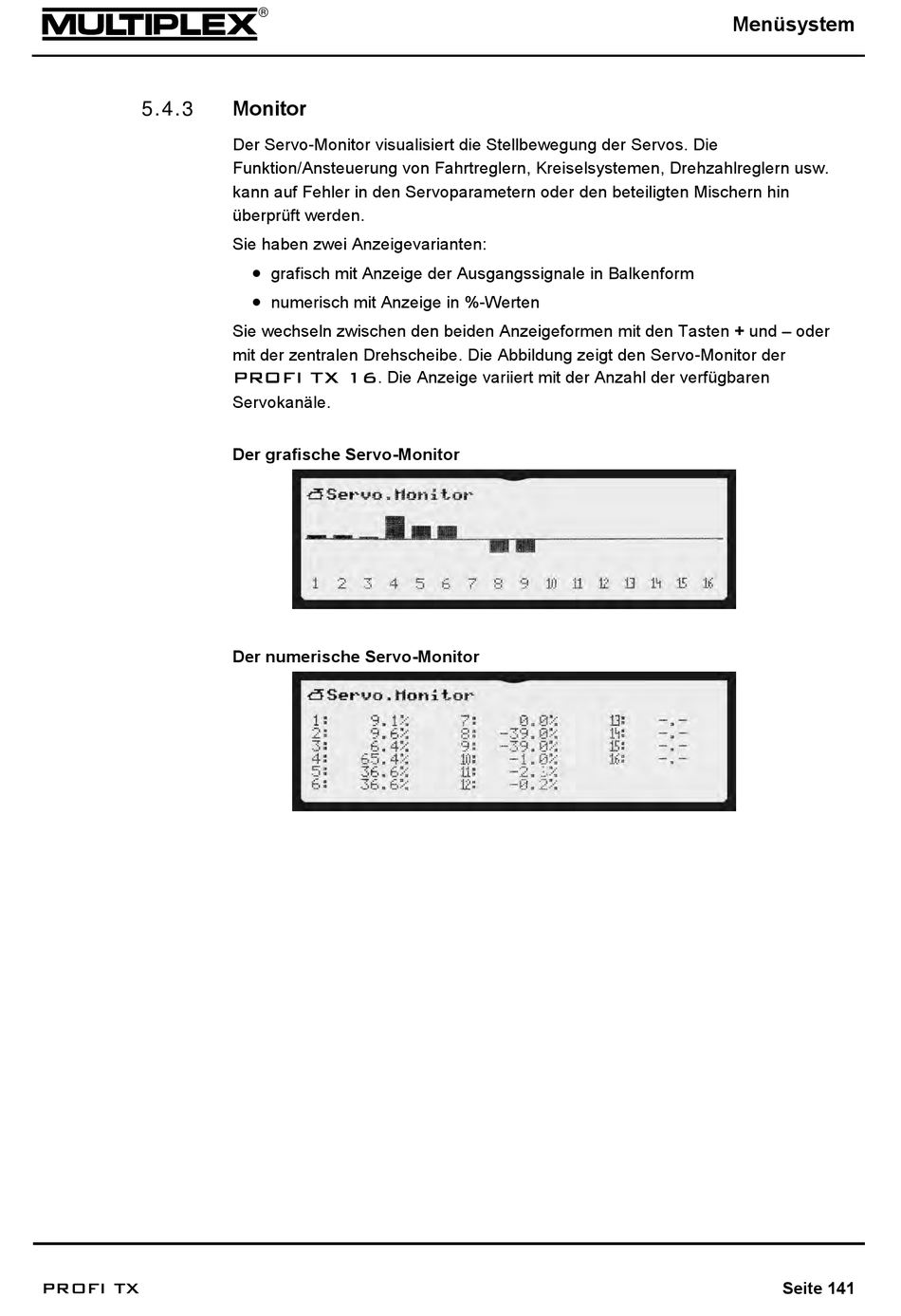

5.4.3
PROFI TX
Monitor
Der Servo-Monitor visualisiert die Stellbewegung der Servos. Die
Funktion/Ansteuerung von Fahrtreglern, Kreiselsystemen, Drehzahlreglern usw.
kann auf Fehler in den Servoparametern oder den beteiligten Mischern hin
überprüft werden.
Sie haben zwei Anzeigevarianten:
grafisch mit Anzeige der Ausgangssignale in Balkenform
numerisch mit Anzeige in %-Werten
Sie wechseln zwischen den beiden Anzeigeformen mit den Tasten + und – oder
mit der zentralen Drehscheibe. Die Abbildung zeigt den Servo-Monitor der
. Die Anzeige variiert mit der Anzahl der verfügbaren
PROFI TX 16
Servokanäle.
Der grafische Servo-Monitor
Der numerische Servo-Monitor
Menüsystem
Seite 141
