Multiplex Cockpit SX12 Bedienungsanleitung
12-kanal m-link-fernsteuerung
Verwandte Anleitungen für Multiplex Cockpit SX12
Inhaltszusammenfassung für Multiplex Cockpit SX12

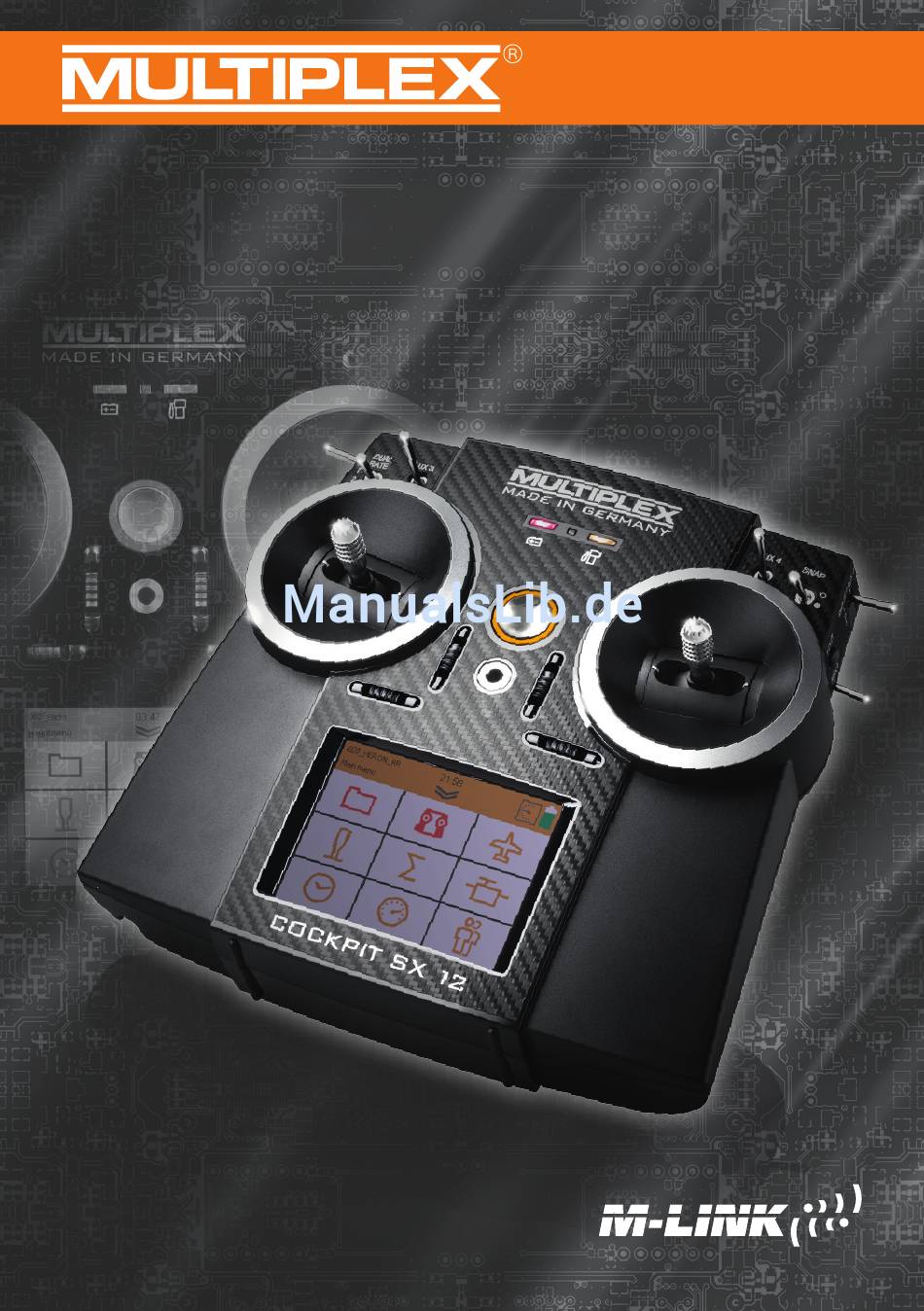

- Seite 1 COCKPIT SX V1.30 Betriebsanleitung Seite 2-24 Instruction Manual Page 25-47 Mode d’emploi Page 48-70...
-
Seite 2: Inhaltsverzeichnis
21. Beratung und Service ..........24 1. Einführung Wir beglückwünschen Sie zum Kauf Ihrer neuen Fernsteuerung und freuen uns, dass Sie sich für die MULTIPLEX COCKPIT SX M-LINK entschieden haben. Sie besitzen damit die optimale Anlage zum Einstieg in das Hobby des ferngesteuerten Modellbaues. -
Seite 3: Entsorgung
· Falls Sie das Gerät in Kombination mit Produkten anderer Tagen). Danach einen sorgfältigen Funktionstest durchführen. Hersteller betreiben, vergewissern Sie sich über deren Qua- In schweren Fällen von einer autorisierten MULTIPLEX Servi- lität und Funktionstüchtigkeit. Jede neue bzw. veränderte cestelle prüfen lassen. -
Seite 4: Sonstige Hinweise Und Kontrollen
1.5. Sonstige Hinweise und Kontrollen · Bauen Sie Ihr Modell sehr sorgfältig, das gilt vor allem auch · Auf ausreichenden Abstand zwischen Kabeln, in denen hohe für eine evtl. durchzuführende Reparatur eines Modells. Sie Ströme fließen (z. B. Elektroantrieb), und der RC Anlage tragen die Verantwortung für Ihr Handeln. -
Seite 5: Stromversorgung Und Laden
Nach insgesamt 4 Stunden, wird der Ladevorgang komplett · oder mit dem USB-Steckerladegerät abgebrochen um eine Tiefentladung externer Geräte (z. B. Po- 12V DC für Kfz von MULTIPLEX #14 5533. werbank/Laptop) zu verhindern. (Ladestrom ca. 1500mAh) Bei Ladung über PC oder Laptop werden daher maximal ·... -
Seite 6: Der Sender Von Unten
4. Bedienelemente Auf der linken Seite befinden sich folgende Bedienelemente: Auf der rechten Seite befinden sich folgende Bedienelemente: a. 2-Positionsschalter CS/A-Rot a. 3-Positionsschalter Phase/Aux 2 (Schalter für Combi-Switch/Autorotation) (für Flugphasen oder als freier 3-Positionsschalter b. Teacher-Vario Taster b. T-Cut (Taste für Gas-NOT-AUS) Wechsel bzw. -
Seite 7: Das Erste Einschalten
6. Das erste Einschalten Einschalten: Der Sender wird durch kurzes Drücken des Ein/Aus-Schalters Durch Drücken der Pfeiltaste rechts unten, werden die Einstel- aktiviert. Bei der Erstinbetriebnahme startet der Sender im lungen übernommen und Sie werden zum Modellassistenten Grundeinstellungs-Menü. weitergeführt. Hier können Sie zunächst Ihren Sender Personalisieren, sowie Jetzt können Sie mit Hilfe des Assistenten ein neues Modell die gewünschte Sprache wählen. - Seite 8 7. Ein Modell anlegen 4. Mit Pfeil ins nächste Menü „Modelltyp“ und Leit- Bitte lesen Sie hierzu die Angabe in der Anleitung des Emp- werksart einstellen. fängers. · Failsafe programmieren 5. Mit Pfeil ins nächste Menü „Modelleinstellung“ und Failsafe ist die Positionierung der Servos die bei einem et- auch hier die entsprechenden Einstellungen programmieren.
- Seite 9 9. Mit Pfeil ins nächste Menü „Mixer“. 10. Mit Pfeil ins nächste Menü „Gebereinstellung“. - im obersten Feld entsprechende Servo/Funktion auswäh- Was ist ein Mischer (Mixer)? Wir sprechen von einem Mi- len. In den nächsten drei Feldern können die Dual Rate scher, wenn außer der Grundfunktion (z.
-
Seite 10: Touch Display
8. Touch Display Die COCKPIT SX verfügt über insgesamt 5 Statusdisplays. Nach dem Einschalten öffnet sich das Timer-Display. Die Statusleiste: (bei aktiviertem Gas-Check erscheint ggf. eine entsprechende Warnung, nach der Bestätigung öffnet sich im Anschluss stattdessen das Hauptmenü). Die Status-Displays: Die Info / Statusleiste beinhaltet: ·... -
Seite 11: Hauptmenü
9. Hauptmenü Das Hauptmenü wird mittels Druck auf das Doppelpfeil-Symbol der Statusleiste aufgerufen. Hauptmenü: 4. Knüppel-Symbol: Sender-Einstellungen a. Gebereinstellung, wie z. B. Dual Rate, Expo b. Geberzuordnung Mode 1 bis 4 c. Geberkalibrierung 5. Summen-Symbol: Mixer Hier befinden sich die verschiedenen Einstell- möglichkeiten der Mixer (siehe Kapitel 7.9). -
Seite 12: Displaysperre
9. Hauptmenü 7. Uhren-Symbol: Timer Menü 8. Tacho-Symbol: Telemetrie Hier können Sie die beiden Timer einstellen. Einstellen der Telemetriedaten a) Timer 1 · Sensoradresse 0..3 bzw. 4..7 misst die tatsächliche Motorlaufzeit (sofern das Hier haben Sie die Möglichkeit, in den Menüs die Namen Bedienelement für Gas ausgewählt wurde). -
Seite 13: Tastatur
· Statusmeldungen wie Flugzustand bzw. Flugphase · Anzeige der Empfindlichkeit für Quer - Höhe - Seite · Anzeige der Empfängerspannung Aktivieren Sie zunächst im WINGSTABI mittels des MULTIPLEX Launchers in den Sendereinstellungen die Telemetrieübertra- gung für „COCKPIT“. Ordnen Sie die gewünschten Telemetrie-... -
Seite 14: Safe-Link
13. SAFE-LINK Die COCKPIT SX ist mit der innovativen MULTIPLEX SAFE- LINK Technologie ausgestattet, diese ermöglicht es ab sofort jedem Modellspeicher eine individuelle "Schlüsselnummer" zum Schutz vor Verwechselungen zu vergeben. Wird versehentlich ein Speicherplatz gewählt, der nicht zu dem im Empfänger hinterlegten SAFE-LINK Schlüssel passt, so schaltet der Empfänger, ähnlich einer Wegfahrsperre... -
Seite 15: Multigyro Csx
14. MULTIGYRO CSX Die COCKPIT SX kann mit dem Zusatzbaustein MULTIGYRO Verwendung: CSX ausgestattet werden. Bei der COCKPIT SX 12 ist dieser ab Werk eingebaut, dabei Gyro-, sowie Lagesensoren können z.B. zum Steuern eines handelt es sich um einen Kreisel- / Lagesensor, der entwe- Gimbals direkt auf einem Servokanal ausgegeben werden. -
Seite 16: Beispiel: 4-Klappen-Segler
15. Beispiel - 4-Klappen-Segler Die Programmierung eines (4-Klappen-) Seglers ist denkbar Korrigieren Sie alle Ruder, die stark außerhalb der Mittenstel- einfach: lung liegen durch mechanisches Versetzen des Servohebels oder durch das Ändern der Anlenkung. · Erstellen Sie ein neues Modell mittels des Assistenten, wählen Sie Typ „Segler“. - Seite 17 15. Beispiel - 4-Klappen-Segler Quer-Mix: Sie hier zunächst „100“, falls die Ruder in die fal- Links finden Sie die zumischbaren Anteile: sche Richtung laufen „-100“ ein, bewegen Sie die Walze (oder Knüppel) in die Position in der die Quer- Quer: ruder komplett ausgefahren sind.
- Seite 18 15. Beispiel - 4-Klappen-Segler Flap-Mix Höhe-Mix Links finden Sie die zumischbaren Anteile: Links finden Sie die zumischbaren Anteile: Sollten Sie keine Flaps/Wölbklappen verwenden, können Sie diesen Schritt überspringen und bei „Höhe-Mix“ fortfahren. Höhe: Hier können Sie - falls benötigt - für verschiedene Flug- Flap: phasen unterschiedliche Ausschlagsgrößen für das Höhen- Wenn Sie bei Ihrem Modell die Speed- und Thermikstellung...
- Seite 19 15. Beispiel - 4-Klappen-Segler Gebereinstellungen: In den Gebereinstellungen können Sie Ihre Steuergewohnhei- ten präzisieren. Diese Einstellungen müssen bei aktivierten Mittels des „Fix“-Wertes ist es möglich, die beiden Sender- Flugphasen für jede Flugphase getrennt vorgenommen wer- rückseitigen proportionalen Bedienelemente für Spoiler oder den.
-
Seite 20: Freie Mixer
16. Freie Mixer Die COCKPIT SX M-LINK (ab V1.20) verfügt über insgesamt Geber Mix 8 zusätzliche freie Mixer, diese können im Mixermenü unter Mittels der 4 Geber-Mixer können Bedienelemente (z. B. Quer, „Geber Mix“ und „Servo Mix“ aufgerufen werden. Höhe, Seite, ...) miteinander gemischt werden. Das Mischer- gebnis wird an allen Servos wirksam, die mit dem unter „Aus- gang“... - Seite 21 16. Freie Mixer Geber Mix · Beispiel: Geber Mix - Modus „Überschreiben“: Erstellen des benötigten Gebermixers: Gas- und Landefunktion (Spoiler) sollen sich Flug- Hierdurch wird erreicht, dass Gas in allen Flugphasen, außer phasenabhängig im Wechsel auf einem Steuerknüppel der Landephase, durch den Steuerknüppel gesteuert wird. befinden.
-
Seite 22: Lehrer-/Schüler-/Simulatorbetrieb
Betrieb als Lehrer Betrieb als Schüler Voraussetzung für den Lehrerbetrieb ist die Verwendung des Die Cockpit kann mit jedem MULTIPLEX Lehrer-Sender, der mit optionalen erhältlichen „Copilot“ Bausteines (B. Nr # 4 5184). einem Copiloten oder Lehrer-Schüler-Stick ausgestattet ist als Der Einbau erfolgt auf einem beliebigen mit „Modul“ gekenn- Schülersender verwendet werden. -
Seite 23: Update
Regelmäßige Funktions- und Reichweitentests sind obligatorisch. Unsere Produkte werden regelmäßig weiterentwickelt. Soft- ware-Updates für die Multiplex Produkte finden Sie im Internet Staub und Schmutz werden am besten mit einem weichen im MULTIPLEX-Launcher unter www.multiplex-rc.de im Be- Borsten-Pinsel entfernt. Hartnäckige Verschmutzungen, ins- reich Software. -
Seite 24: Empfohlenes Zubehör
# 85421 LiPo SAVER 2...6S 45 / 70 / 100 21. Beratung und Service Wir haben uns sehr bemüht diese Kurz-Bedienungsanleitung MULTIPLEX Modellsport GmbH & Co.KG so zu gestalten, dass Sie auf jede Frage schnell und einfach Westliche Gewerbestraße 1 eine Antwort finden. - Seite 72 # 1-00156 MULTIPLEX Modellsport GmbH & Co.KG · Westliche Gewerbestr. 1 · 75015 Bretten · Germany · www.multiplex-rc.de...
