Der Sender
2.1.1
2.1.2
Die Warnleiste kann durch Drücken der ENTER-Taste gelöscht werden, wenn das
System- Display sichtbar ist.
Seite 20

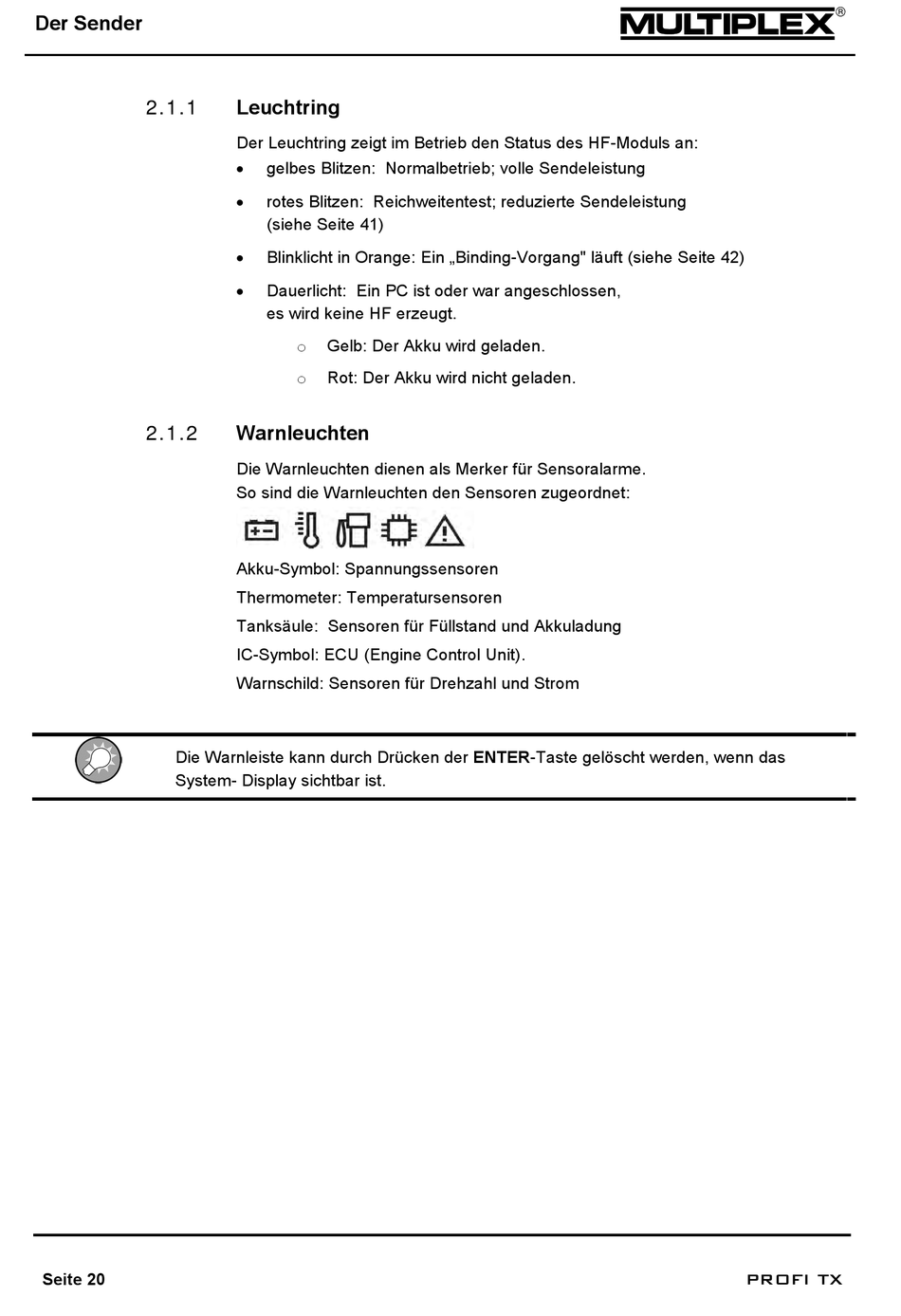

Leuchtring
Der Leuchtring zeigt im Betrieb den Status des HF-Moduls an:
gelbes Blitzen: Normalbetrieb; volle Sendeleistung
rotes Blitzen: Reichweitentest; reduzierte Sendeleistung
(siehe Seite 41)
Blinklicht in Orange: Ein „Binding-Vorgang" läuft (siehe Seite 42)
Dauerlicht: Ein PC ist oder war angeschlossen,
es wird keine HF erzeugt.
Gelb: Der Akku wird geladen.
o
Rot: Der Akku wird nicht geladen.
o
Warnleuchten
Die Warnleuchten dienen als Merker für Sensoralarme.
So sind die Warnleuchten den Sensoren zugeordnet:
Akku-Symbol: Spannungssensoren
Thermometer: Temperatursensoren
Tanksäule: Sensoren für Füllstand und Akkuladung
IC-Symbol: ECU (Engine Control Unit).
Warnschild: Sensoren für Drehzahl und Strom
PROFI TX
