Die Informations-Displays
4.5
Seite 82
Die rechte Seite informiert über Sender und HF-Modul:
Seriennummer: 6 Stellen in hexadezimaler Darstellung
Revision: technischer Stand der Hardware
Firmware: Versionsnummer der Senderfirmware
Sprache: DE/EN für deutsch/englisch oder FR/EN
HF-Firmware: Versionsnummer der Firmware des HF-Moduls
aufgelaufene Betriebszeit: bis maximal 1092 Stunden

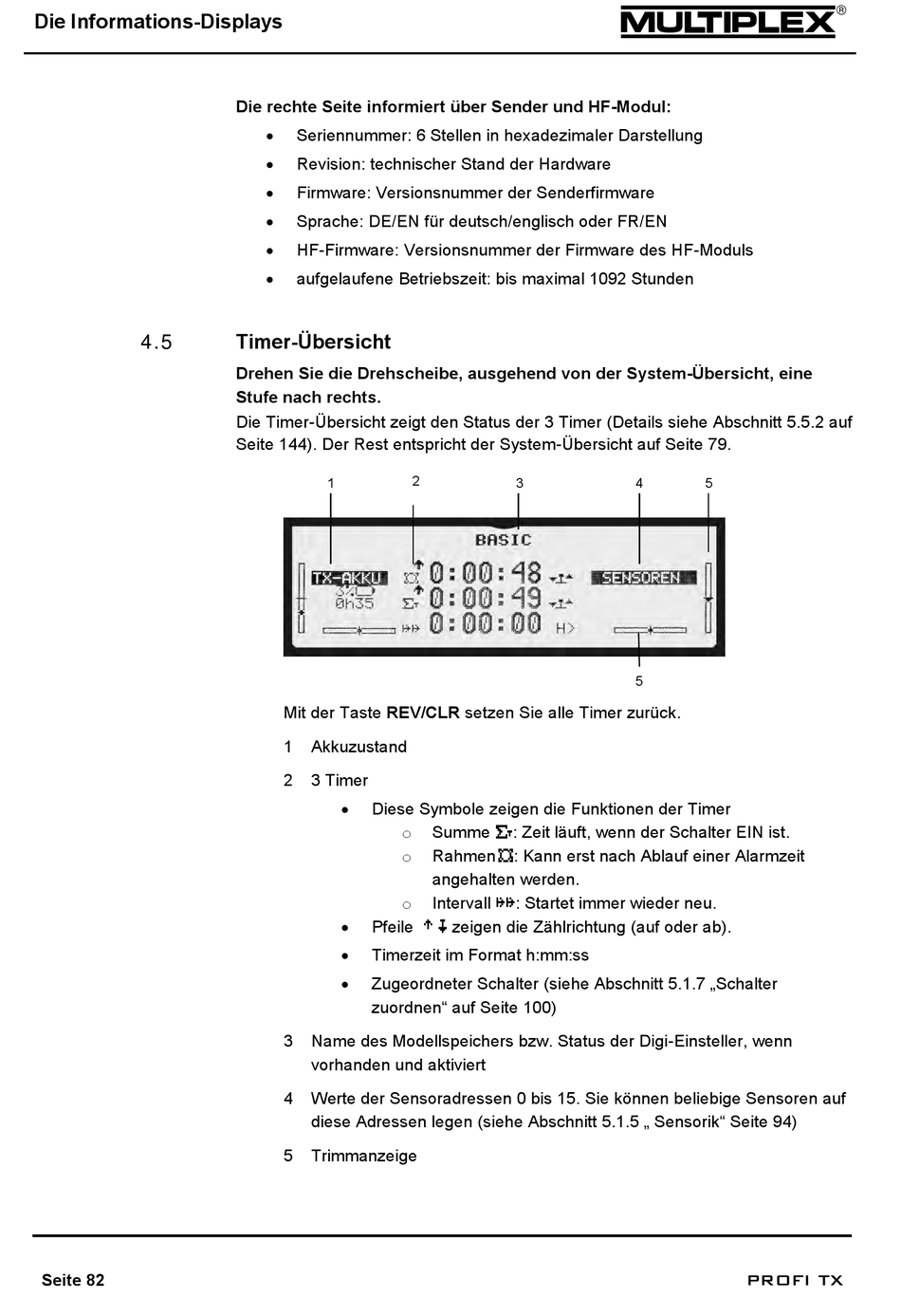

Timer-Übersicht
Drehen Sie die Drehscheibe, ausgehend von der System-Übersicht, eine
Stufe nach rechts.
Die Timer-Übersicht zeigt den Status der 3 Timer (Details siehe Abschnitt 5.5.2 auf
Seite 144). Der Rest entspricht der System-Übersicht auf Seite 79.
1
Mit der Taste REV/CLR setzen Sie alle Timer zurück.
1
Akkuzustand
2
3 Timer
Diese Symbole zeigen die Funktionen der Timer
o
o
o
Pfeile ' › zeigen die Zählrichtung (auf oder ab).
Timerzeit im Format h:mm:ss
Zugeordneter Schalter (siehe Abschnitt 5.1.7 „Schalter
zuordnen" auf Seite 100)
3
Name des Modellspeichers bzw. Status der Digi-Einsteller, wenn
vorhanden und aktiviert
4
Werte der Sensoradressen 0 bis 15. Sie können beliebige Sensoren auf
diese Adressen legen (siehe Abschnitt 5.1.5 „ Sensorik" Seite 94)
5
Trimmanzeige
2
3
Summe ´: Zeit läuft, wenn der Schalter EIN ist.
Rahmenµ: Kann erst nach Ablauf einer Alarmzeit
angehalten werden.
Intervall ¶¶: Startet immer wieder neu.
4
5
5
PROFI TX
