Der Sender
2.3.3
Seite 36

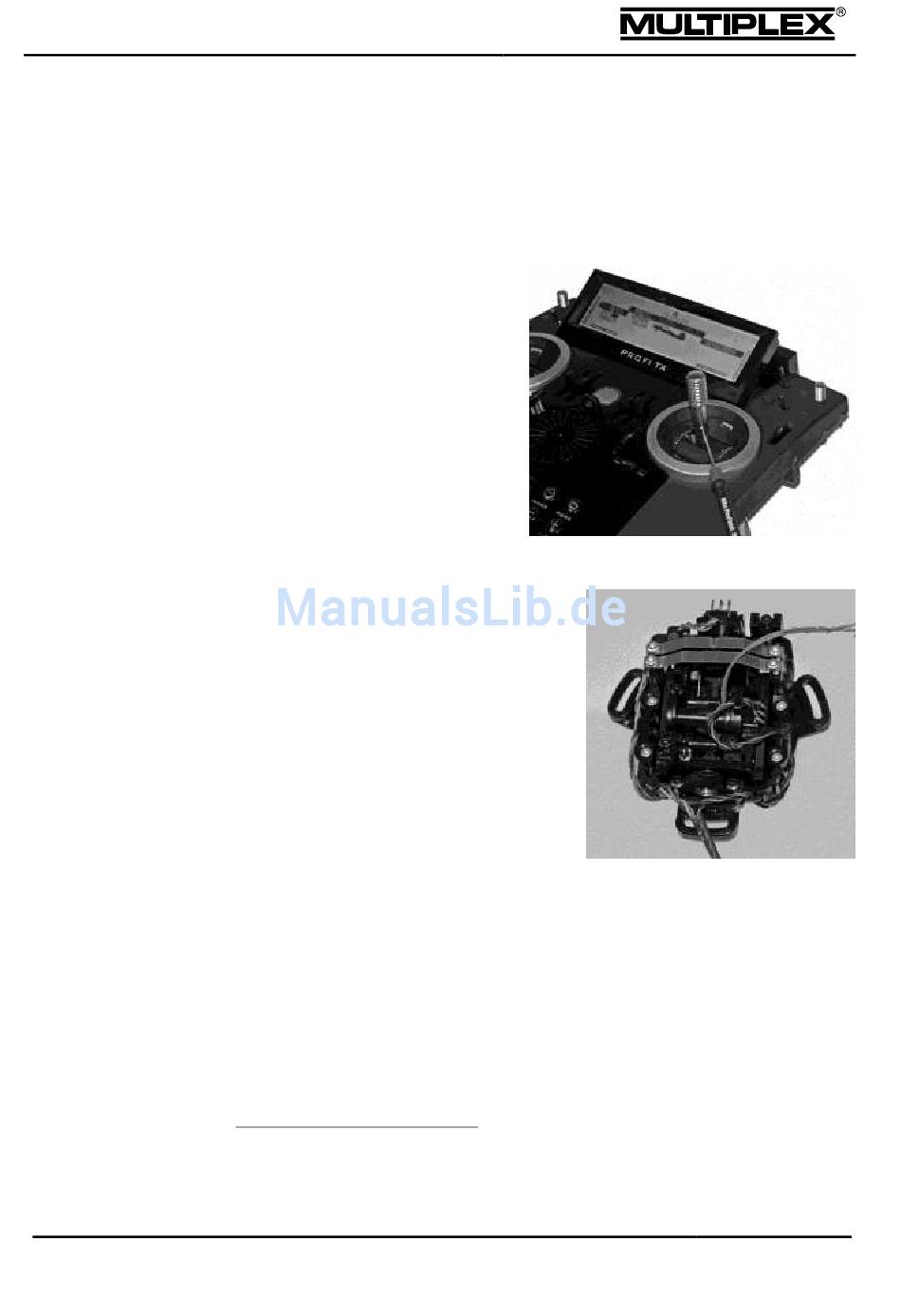

Knüppelgriffe mit Schalter oder Taste einbauen
®
MULTIPLEX
bietet für die PROFI TX drei verschiedene Knüppelgriffe mit Schalter
oder Taster an (siehe Abschnitt 10.2 „Zubehör" auf Seite 207).
Zum Einbau eines anderen Knüppelgriffs, gehen Sie wie folgt vor:
1.
Schalten Sie den Sender aus
und öffnen Sie ihn.
2. Entfernen Sie den Akku
3. Lösen Sie die Madenschraube
unten am Knüppelgriff (1,5mm
Schlitzschraubendreher).
Ziehen Sie den Griff von der
Knüppelstange ab.
4. Umwickeln Sie die Litzen des
neuen Knüppelgriffs mit einem
dünnen Kupferlackdraht. Den ab isolierten Teil biegen Sie eng nach hinten.
Führen Sie den Kupferlackdraht durch
die Bohrung der Knüppelstange, bis sie
auf der Unterseite des
Knüppelaggregats sichtbar wird. Ziehen
Sie den Draht mit einer Pinzette durch,
bis Sie ihn greifen können.
5. Ziehen Sie sie vorsichtig am Draht, bis
Sie die Litze greifen können. Es geht
leichter, wenn Sie die Knüppelstange auf
die, dem Drahtaustritt gegenüber
liegende, Seite halten.
6. Schieben Sie den Knüppelgriff auf die Knüppelstange und ziehen Sie
gleichzeitig die Litzen komplett durch.
7. Ziehen Sie die Madenschraube am Griff an.
1
Nach wiedereinsetzen des Akkus müssen Datum und Uhrzeit neu eingestellt
werden.
