Beispiel

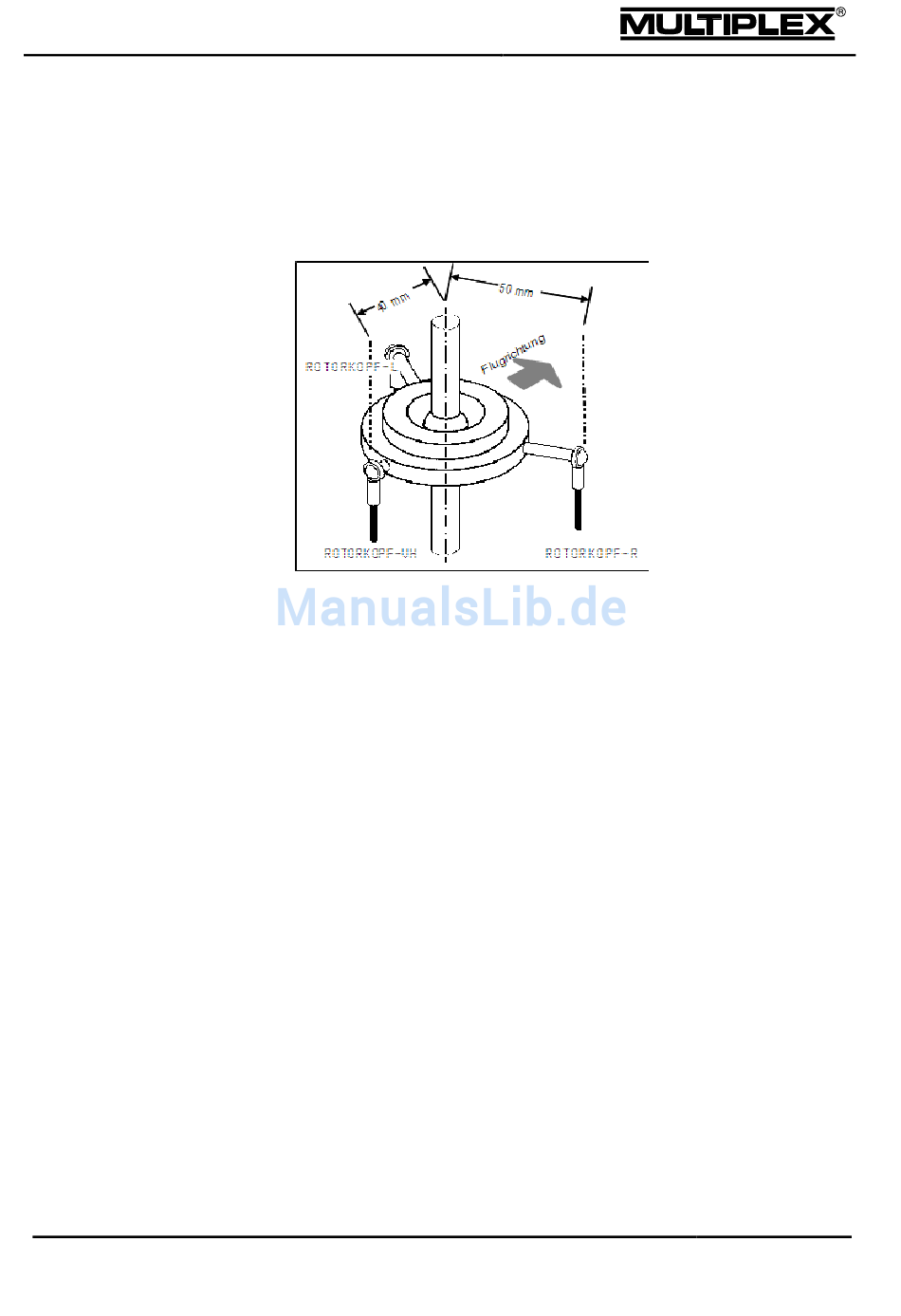

Abstand ROTORKOPF-VH: 40 mm
Abstand ROTORKOPF-R/L: 50 mm (= 100%)
Der Hebel zur Anlenkung in Flugrichtung (ROTORKOPF-VH) ist 20% kürzer als der
Hebel der beiden seitlichen Anlenkungen.
Eingestellt wird also: Hebel +/-
-20%.
GeberMixer
Diese „Geberseitigen Mixer" mischen einer beliebigen Steuerfunktion (Ziel) das
Signal einer beliebigen zweiten Steuerfunktion (Quelle) hinzu. Die Mischung wird
an allen Servos wirksam, die entweder direkt oder über einen Mixer mit der Ziel-
Steuerfunktion verbunden sind. Im Hubschrauber werden diese Mixer in der Regel
zur Gaskompensation benutzt. In den Hubschraubervorlagen stehen 4 dieser Mixer
zur Verfügung.
Die ausführliche Beschreibung der GeberMixer finden Sie auf Seite 129.
Servoseitige Mixer
„Servoseitige Mixer" sind Mixer, die bis zu 8 Steuerfunktionen zu einem
gemeinsamen Signal kombinieren und deren Ausgangssignal einem oder
mehreren Servos zugeordnet werden können. Ihr Aufbau wird im Menü
Setup>Mixer aufbauen definiert (siehe Abschnitt 5.1.8 „Mixer aufbauen" auf
Seite 104).
Sofern sie einem Servo zugeordnet sind, können diese Mixer im Menü Mixer
entsprechend den Anforderungen des jeweiligen Modells eingestellt werden.
Die Einstellung der servoseitigen Mixer wird auf Seite 130 erklärt.
Seite 136
