PROFI TX

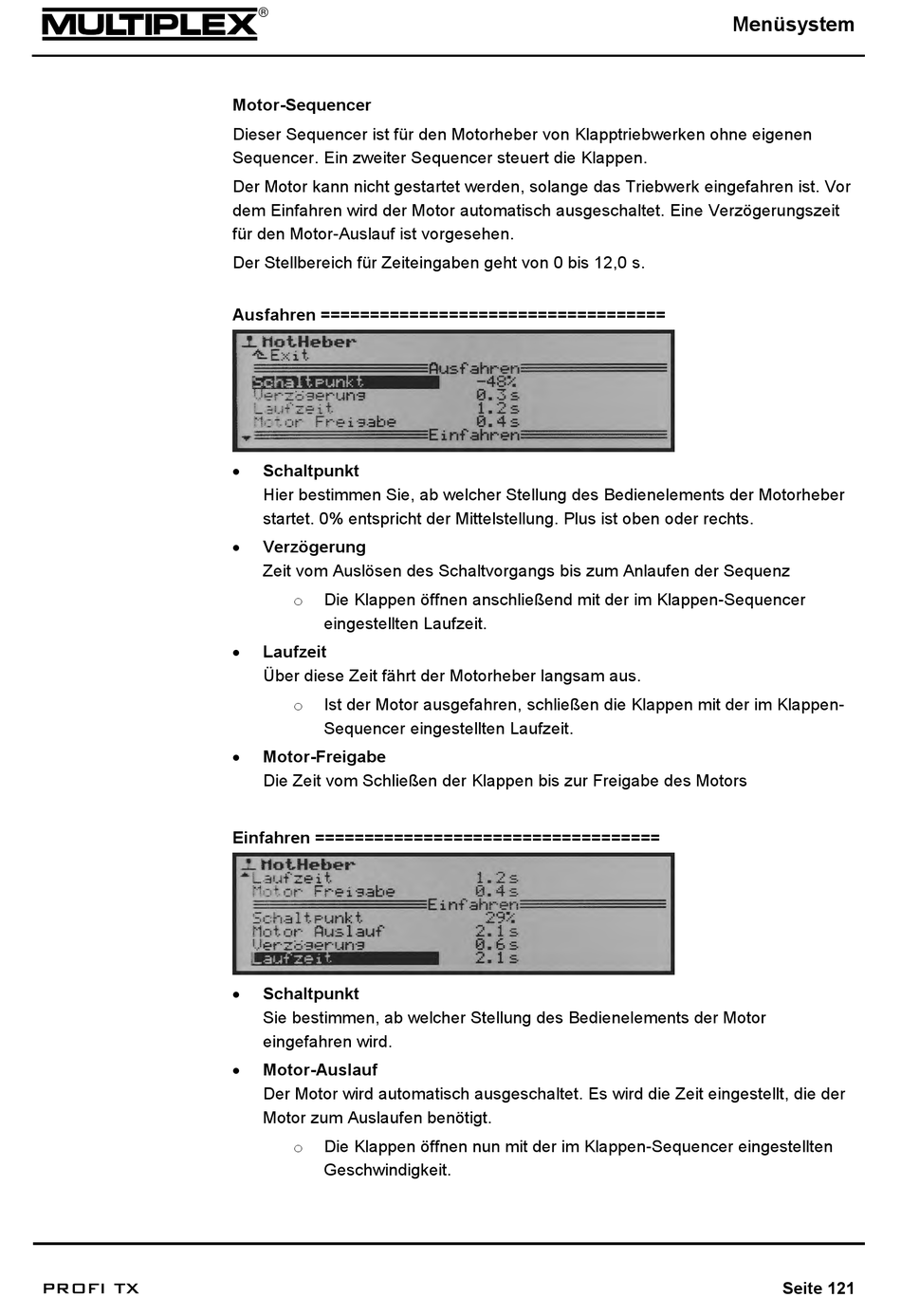

Motor-Sequencer
Dieser Sequencer ist für den Motorheber von Klapptriebwerken ohne eigenen
Sequencer. Ein zweiter Sequencer steuert die Klappen.
Der Motor kann nicht gestartet werden, solange das Triebwerk eingefahren ist. Vor
dem Einfahren wird der Motor automatisch ausgeschaltet. Eine Verzögerungszeit
für den Motor-Auslauf ist vorgesehen.
Der Stellbereich für Zeiteingaben geht von 0 bis 12,0 s.
Ausfahren ===================================
 Schaltpunkt
Hier bestimmen Sie, ab welcher Stellung des Bedienelements der Motorheber
startet. 0% entspricht der Mittelstellung. Plus ist oben oder rechts.
Verzögerung

Zeit vom Auslösen des Schaltvorgangs bis zum Anlaufen der Sequenz
Die Klappen öffnen anschließend mit der im Klappen-Sequencer
o
eingestellten Laufzeit.
Laufzeit

Über diese Zeit fährt der Motorheber langsam aus.
Ist der Motor ausgefahren, schließen die Klappen mit der im Klappen-
o
Sequencer eingestellten Laufzeit.
Motor-Freigabe

Die Zeit vom Schließen der Klappen bis zur Freigabe des Motors
Einfahren ===================================
Schaltpunkt

Sie bestimmen, ab welcher Stellung des Bedienelements der Motor
eingefahren wird.

Motor-Auslauf


Der Motor wird automatisch ausgeschaltet. Es wird die Zeit eingestellt, die der
Motor zum Auslaufen benötigt.
Die Klappen öffnen nun mit der im Klappen-Sequencer eingestellten
o
Geschwindigkeit.
Menüsystem
Seite 121
