Den Sender bedienen
Seite 162

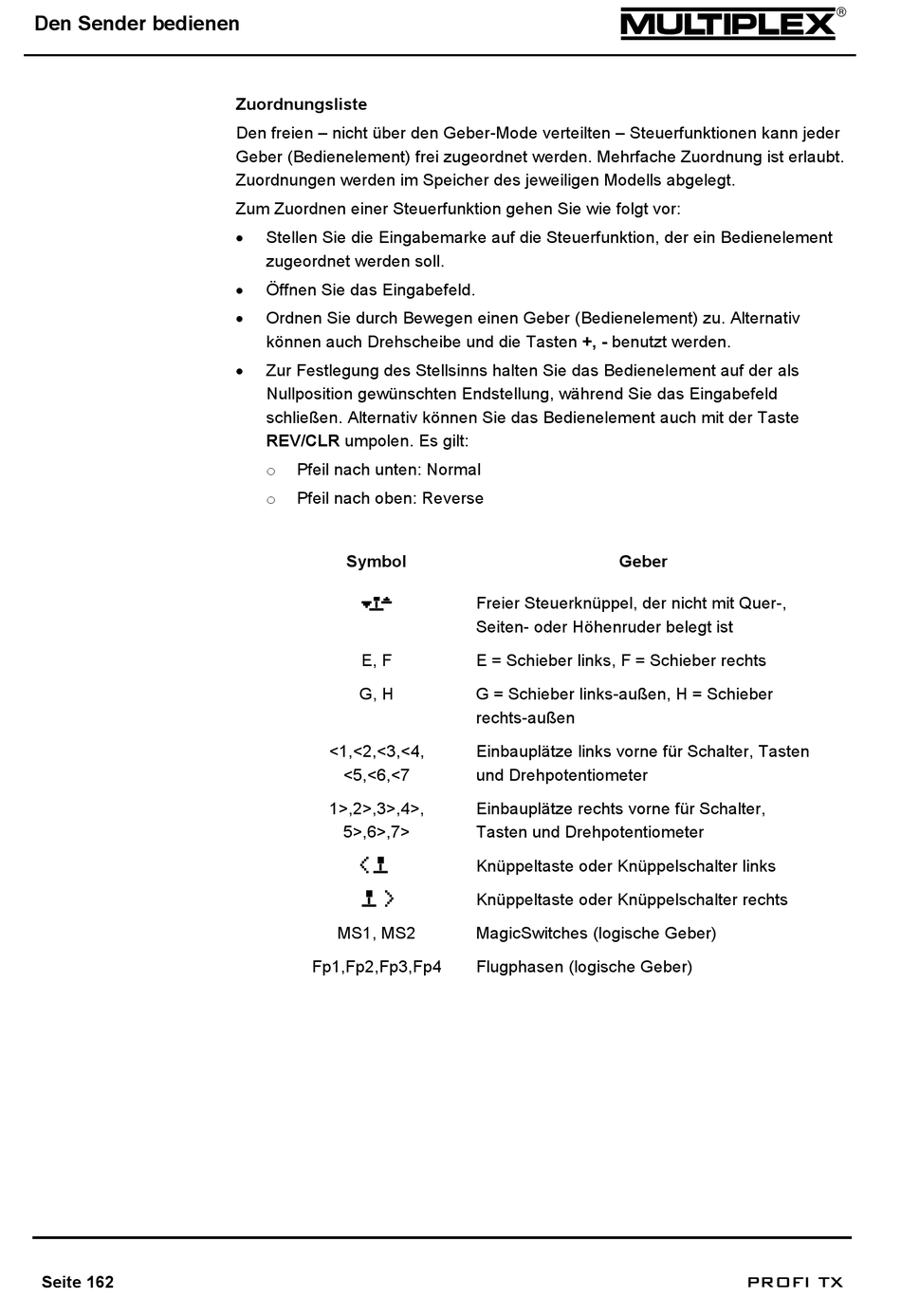

Zuordnungsliste
Den freien – nicht über den Geber-Mode verteilten – Steuerfunktionen kann jeder
Geber (Bedienelement) frei zugeordnet werden. Mehrfache Zuordnung ist erlaubt.
Zuordnungen werden im Speicher des jeweiligen Modells abgelegt.
Zum Zuordnen einer Steuerfunktion gehen Sie wie folgt vor:
Stellen Sie die Eingabemarke auf die Steuerfunktion, der ein Bedienelement
zugeordnet werden soll.
Öffnen Sie das Eingabefeld.
Ordnen Sie durch Bewegen einen Geber (Bedienelement) zu. Alternativ
können auch Drehscheibe und die Tasten +, - benutzt werden.
Zur Festlegung des Stellsinns halten Sie das Bedienelement auf der als
Nullposition gewünschten Endstellung, während Sie das Eingabefeld
schließen. Alternativ können Sie das Bedienelement auch mit der Taste
REV/CLR umpolen. Es gilt:
Pfeil nach unten: Normal
o
Pfeil nach oben: Reverse
o
Symbol
‡
E, F
G, H
<1,<2,<3,<4,
<5,<6,<7
1>,2>,3>,4>,
5>,6>,7>
<¢
¢>
MS1, MS2
Fp1,Fp2,Fp3,Fp4
Geber
Freier Steuerknüppel, der nicht mit Quer-,
Seiten- oder Höhenruder belegt ist
E = Schieber links, F = Schieber rechts
G = Schieber links-außen, H = Schieber
rechts-außen
Einbauplätze links vorne für Schalter, Tasten
und Drehpotentiometer
Einbauplätze rechts vorne für Schalter,
Tasten und Drehpotentiometer
Knüppeltaste oder Knüppelschalter links
Knüppeltaste oder Knüppelschalter rechts
MagicSwitches (logische Geber)
Flugphasen (logische Geber)
PROFI TX
