2 DressPack
2.2.3 Schnittstellenbeschreibungen für DressPack
Fortsetzung

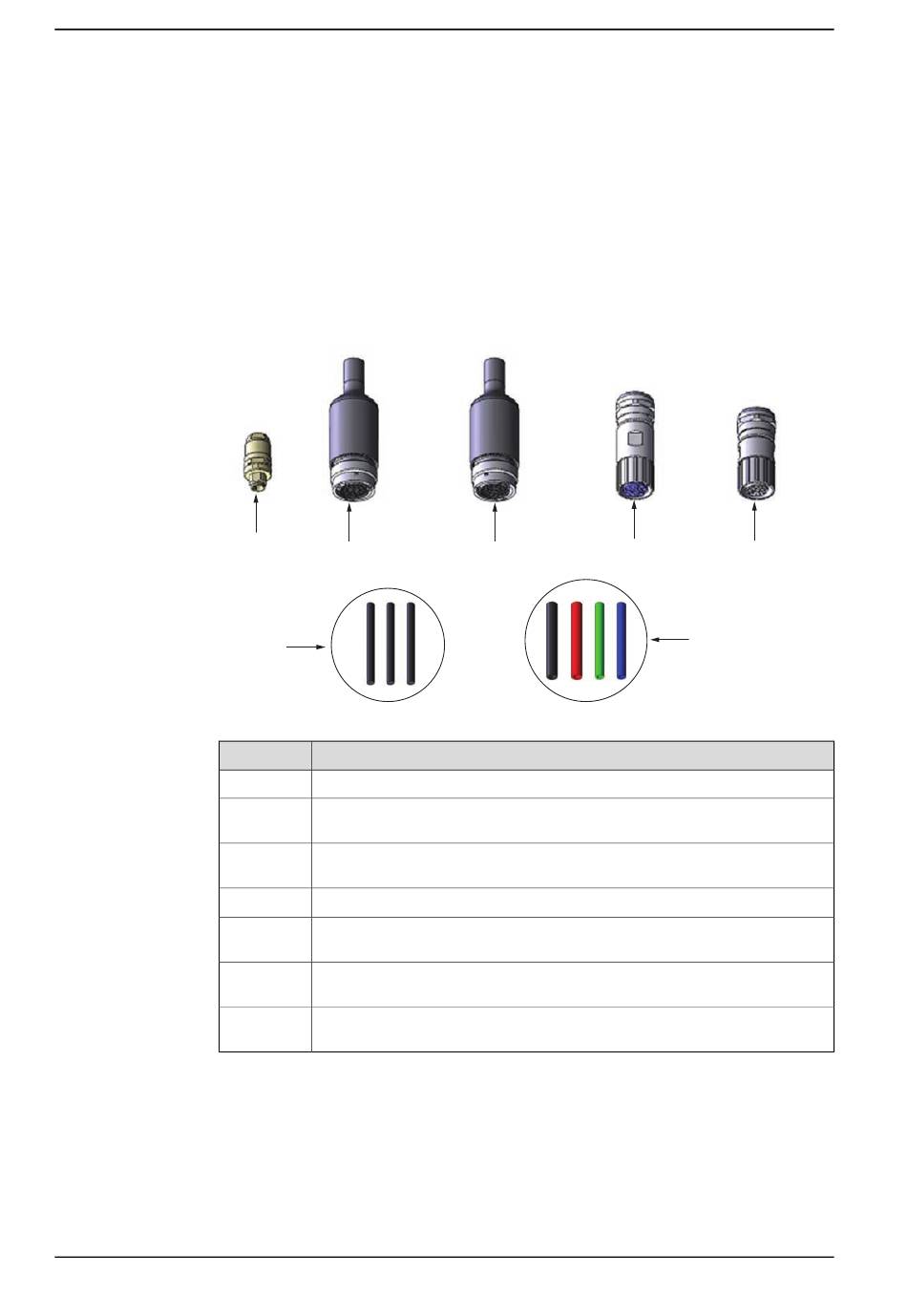

Materialhandhabung-Steckverbinder (LeanID)
Materialhandhabung/Punktschweißen Option 780-4 (LeanID), siehe Abbildung
unten:
Das Kabel endet mit Steckern für entsprechende Teile des Werkzeugs, siehe
Steckverbindersätze auf Seite 155
xx1200000117
Pos.
A
B
C
D
E
F
G
Fortsetzung auf nächster Seite
130
Schlauch und Kabel, freie Länge, min. 1 160 mm
Schläuche und Schweißstromkabel (nur für Punktschweißen) mit freiem
Ende.
(B)
(A)
(D)
Beschreibung
R3.CP/CS (UTOW-Steckverbinder 26p) Kundensignale und Leistung
R3.ETHERNET (M12 Anschluss) Ethernet-Signale (wenn Ethernet-Kommuni-
kation gewählt ist).
R3.PROC 1-2 (1/2", freies Ende) R3.PROC 2-4 (3/8", freies Ende) Medien-
schläuche
R3.WELD 3x25mm
R3.FB7 (M23 Steckverbinder 17p) Servomotor-Feedback (wenn Servozange
zum Punktschweißen aktiviert ist)
R3.SP (M23 Steckverbinder 8p) Servomotor-Leistung (wenn Servozange zum
Punktschweißen aktiviert ist)
R3.CBUS (UTOW-Steckverbinder 10p) BUS-Signale (wenn Profibus- oder
DeviceNet-Kommunikation gewählt ist)
FE (M8 Kabelschuh) Funktionserde 10 mm
Ethernet-Kommunikation gewählt ist)
© Copyright 2023 ABB. Alle Rechte vorbehalten.
und im UTOW-Produktangebot.
(G)
2
(freies Ende) Punktschweißen, Leistung
2
(wenn Parallel- oder
(F)
(E)
(C)
Produktspezifikation - IRB 6700
3HAC044265-003 Revision: V
