Pos.
D
E
F
G
H
Achse 6
Extern

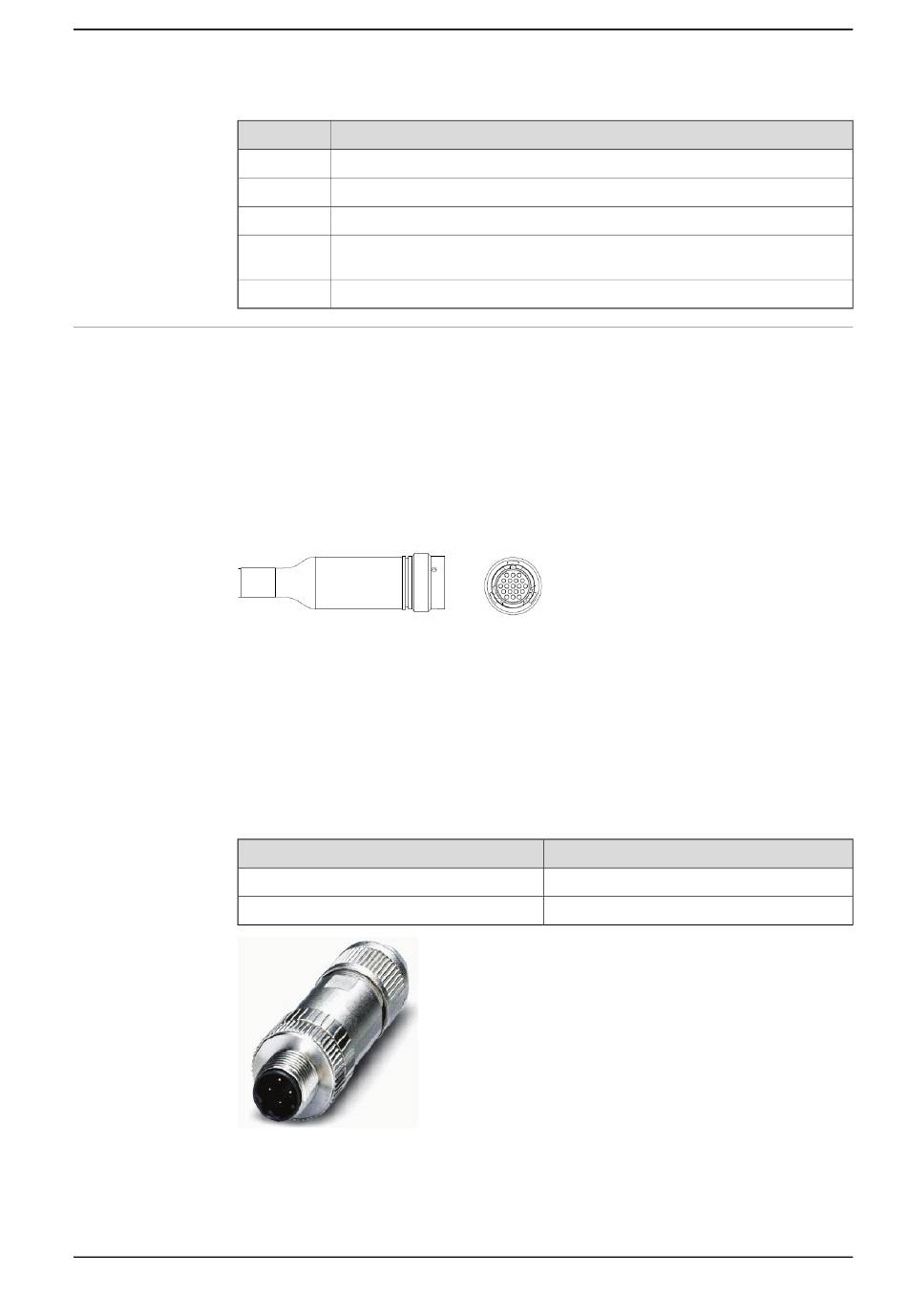

Materialhandhabung (Option 780-3), siehe Abbildung unten:
Das Kabel endet mit einem Anschluss. Die Hauptteile werden in der folgenden
Liste beschrieben (Informationen zu den entsprechenden Teilen des Werkzeugs
finden Sie im Kapitel
xx0900000728
Materialhandhabung-Steckverbinder
Materialhandhabung (Option 780-3), siehe Abbildung unten:
Die Hauptteile im Anschluss werden mit Namen und Harting-Artikelnummer in der
folgenden Liste angegeben (Informationen zu den entsprechenden Teilen des
Werkzeugs finden Sie im Harting-Produktangebot).
Name
PIN-Steckverbinder, R3.ETHERNET
PIN
xx1100000956
Produktspezifikation - IRB 6700
3HAC044265-003 Revision: V
Beschreibung
R2.WELD 3x35mm
R2.FB7
R2.SP (Punktschweißen Servozange)
R2.CBUS (UTOW-Steckverbinder, wenn DeviceNet-Kommunikation gewählt
ist)
FE (Funktionserde, wenn Ethernet-Kommunikation gewählt ist)
•
Schlauch und Kabel, freie Länge, min. 1 000 mm
•
Luftschlauch mit freiem Ende.
Steckverbindersätze auf Seite
•
Freie Kabellänge, min. 1 000 mm
•
Signale werden mit einem M12-Anschluss verbunden.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
2.2.3 Schnittstellenbeschreibungen für DressPack
2
(Punktschweißen)
155):
Harting-Artikel
21 03 881 1405
61 03 000 0094
Fortsetzung auf nächster Seite
2 DressPack
Fortsetzung
129
