2 DressPack
2.2.3 Schnittstellenbeschreibungen für DressPack
Fortsetzung
Informationen über die entsprechenden Teile des Werkzeugs finden Sie im Kapitel
Steckverbindersätze auf Seite
Pos.
A
B
C
D
E
F
Achse 3

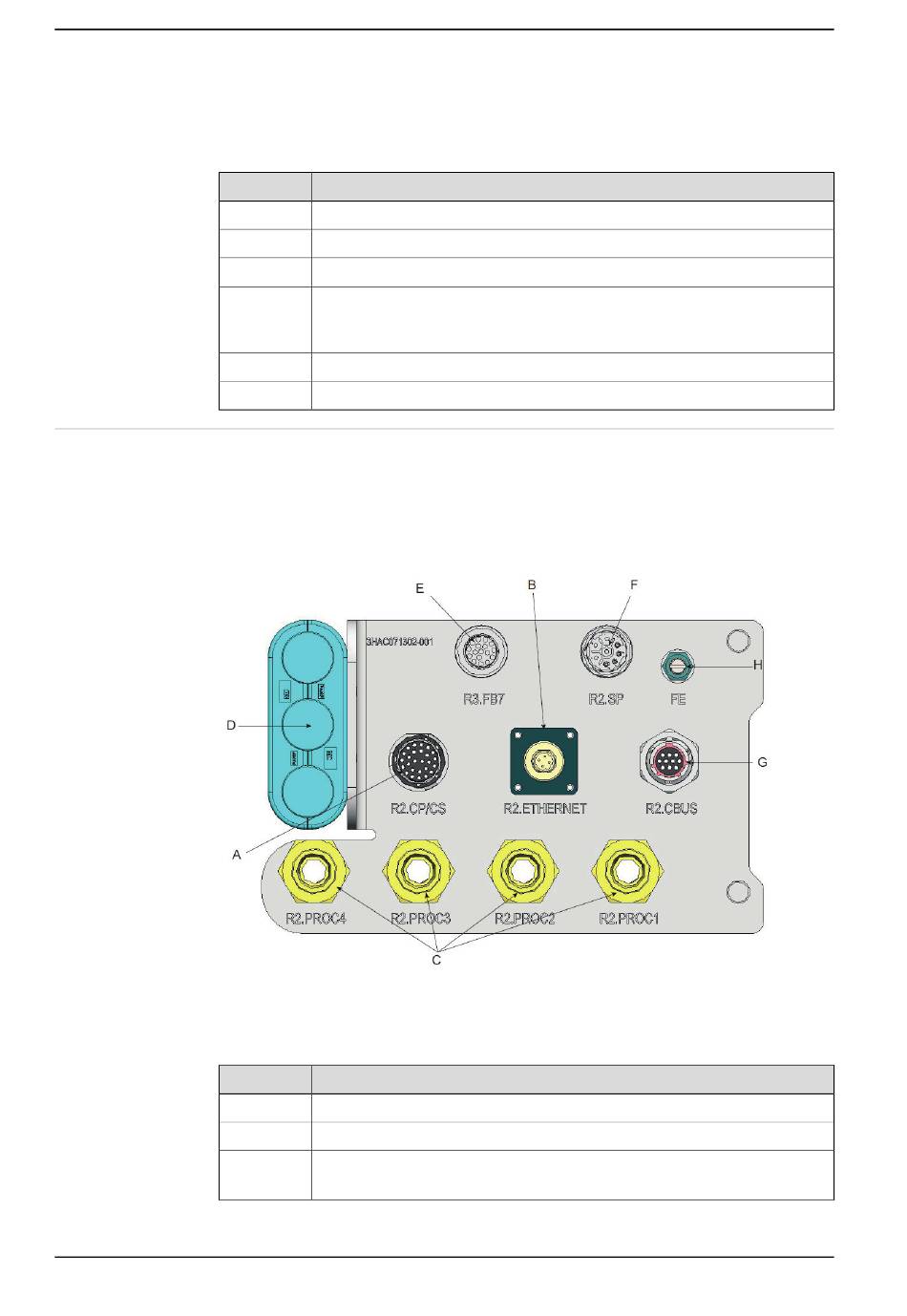

Materialhandhabung (Option 798-3), siehe Abbildung unten:
Punktschweißen (Option 798-3), siehe nachstehende Abbildung:
xx1900001511
Informationen über die entsprechenden Teile des Werkzeugs finden Sie im Kapitel
Steckverbindersätze auf Seite
Pos.
A
B
C
Fortsetzung auf nächster Seite
128
Beschreibung
R1.CP/CS
R1.SP (Punktschweißen Servozange) oder FB7 (Resolver-Anschluss)
R1.WELD 3x35mm
R1.PROC 1 (Materialhandhabung/Punktschweißen 1/2 Zoll, M22x1,5, 24 Grad-
Dichtung)
R1.PROC 2 - 4 (Punktschweißen 1/2 Zoll, M22x1,5, 24-Grad-Dichtung)
R1.ETHERNET (M12-Anschluss, wenn Ethernet-Kommunikation gewählt ist)
FE (Funktionserde, wenn Ethernet-Kommunikation gewählt ist)
•
Enthalten sind: A und ein C (Proc 1).
•
Inhalt: A, D, B/E/F/G/H (falls anwendbar) und C (Prozess 1-4).
Beschreibung
R2.CP/CS
R2.ETHERNET (M12-Anschluss, wenn Ethernet-Kommunikation gewählt ist)
R2.PROC 1 (Materialhandhabung 1/2 Zoll M22x1,5, 24-Grad-Dichtung)
R2.PROC 2-4 (Punktschweißen 1/2 Zoll, M22x1,5, 24-Grad-Dichtung)
