Produktübersicht
HINWEIS
Bei einem Kurzschluss im Bremstransistor können Sie
2 2
einen eventuellen Leistungsverlust im Bremswiderstand
durch Unterbrechung der Netzversorgung zum Frequen-
zumrichter (Netzschalter, Schütz) verhindern. Der
Frequenzumrichter kann den Schütz regeln.
HINWEIS
Berühren Sie den Bremswiderstand nicht, da er während
des Bremsens heiß werden kann. Zur Vermeidung
jeglicher Brandgefahr müssen Sie den Bremswiderstand
in einer sicheren Umgebung platzieren.

2.9.4 Steuerung mit Bremsfunktion

Die Bremse ist gegen einen Kurzschluss des Bremswi-
derstands geschützt. Der Bremstransistor wird auf eine
Kurzschlussbedingung hin überwacht. Den Schutz des
Bremswiderstands vor einer Überlastung aufgrund einer
Frequenzumrichterstörung kann ein Relais/ein Digital-
ausgang übernehmen.
Außerdem ermöglicht die Bremse eine Anzeige der
aktuellen Leistung und der mittleren Leistung der letzten
120 s. Die Bremse kann ebenfalls die Bremsleistung
überwachen und sicherstellen, dass sie die in
Parameter 2-12 Brake Power Limit (kW) gewählte Grenze
nicht überschreitet.
HINWEIS
Überwachen der Bremsleistung ist keine Sicherheits-
funktion. Um ein Überschreiten der zulässigen
Bremsleistung zu verhindern, ist ein Thermoschalter
erforderlich. Der Bremswiderstandskreis ist nicht gegen
Erdableitstrom geschützt.
Sie können Überspannungssteuerung (OVC) (ohne Bremswi-
derstand) als alternative Bremsfunktion in
Parameter 2-17 Over-voltage Control wählen. Diese Funktion
ist für alle Geräte aktiv. Sie stellt sicher, dass bei Anstieg
der Zwischenkreisspannung eine Abschaltung verhindert
werden kann. Dies erfolgt durch Anheben der Ausgangs-
frequenz zur Begrenzung der Zwischenkreisspannung. Es
ist eine nützliche Funktion, z. B. wenn die Rampe-ab-Zeit
zu kurz ist, um ein Abschalten des Frequenzumrichters zu
vermeiden. In dieser Situation wird jedoch die Rampe-Ab-
Zeit automatisch verlängert.
HINWEIS
Sie können OVC aktivieren, wenn Sie einen PM-Motor
betreiben (wenn Parameter 1-10 Motor Construction auf
[1] PM, Vollpol SPM eingestellt ist).
40
®
VLT Midi Drive FC 280

2.10 Smart Logic Controller

Die Smart Logic Control (SLC) ist eine Folge benutzerdefi-
nierter Aktionen (siehe Parameter 13-52 SL-Controller Aktion
[x]), die ausgeführt werden, wenn das zugehörige Ereignis
(siehe Parameter 13-51 SL-Controller Ereignis [x]) als wahr
ermittelt wird.
Die Bedingung für ein Ereignis kann ein bestimmter Status
sein oder wenn der Ausgang einer Logikregel oder eines
Vergleicher-Funktion wahr wird. Dies führt zu einer
zugehörigen Aktion, wie in Abbildung 2.33 gezeigt.

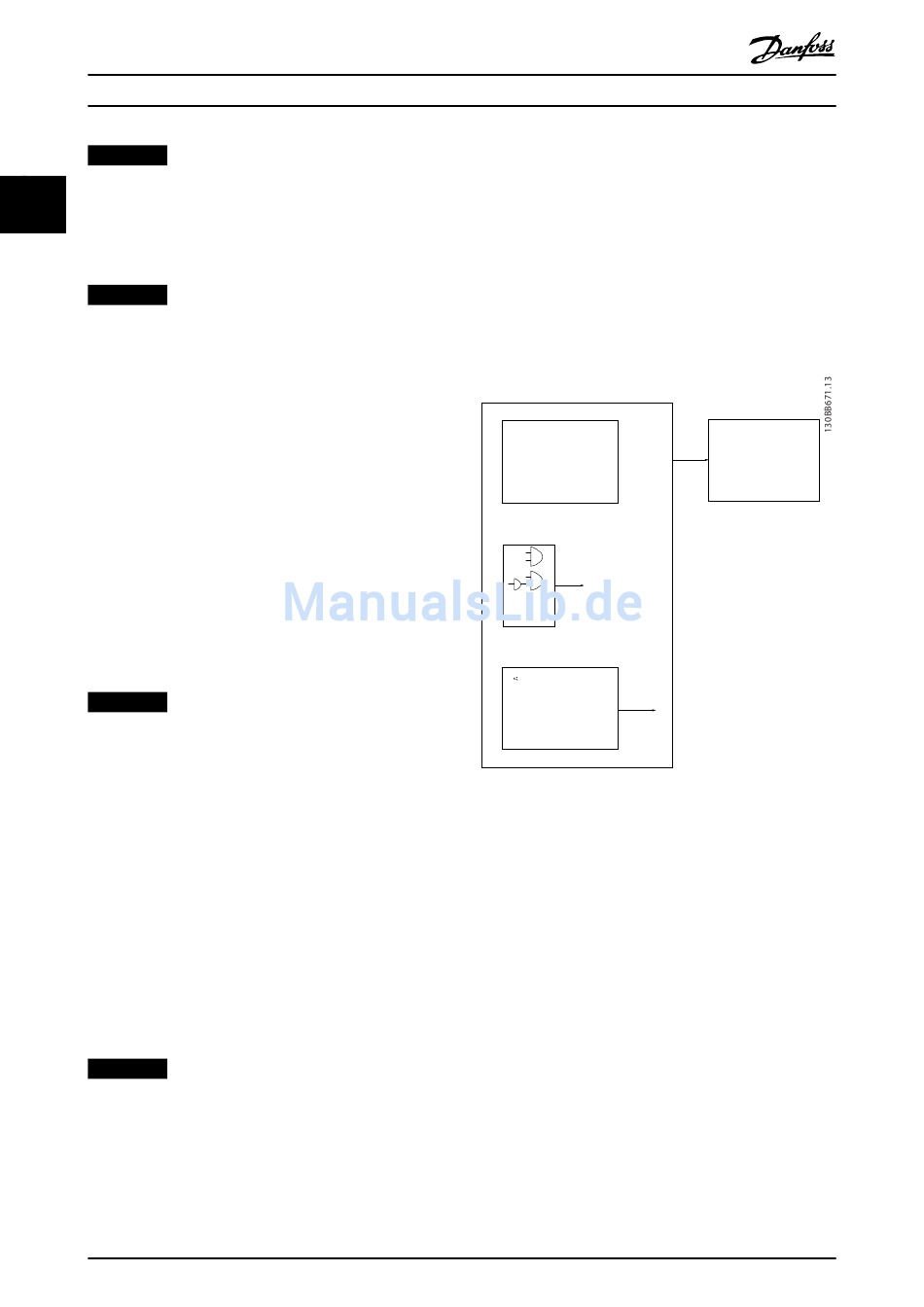

Par. 13-51
SL Controller Event
Abbildung 2.33 Zugehörige Aktion
Ereignisse und Aktionen sind jeweils nummeriert und
paarweise verknüpft (Zustände). Wenn also Ereignis [0]
erfüllt ist (d. h. WAHR ist), wird die Aktion [0] ausgeführt.
Danach werden die Bedingungen von Ereignis [1]
ausgewertet, und wenn wahr, wird Aktion [1] ausgeführt
usw. Es wird jeweils nur ein Ereignis ausgewertet. Ist das
Ereignis FALSCH, wird während des aktuellen Abtastin-
tervalls keine Aktion (im SLC) ausgeführt und es werden
keine anderen Ereignisse ausgewertet. Wenn der SLC
startet, wird bei jedem Abtastintervall Ereignis [0] (und
zwar nur Ereignis [0]) ausgewertet. Nur wenn Ereignis [0]
als WAHR bewertet wird, führt der SLC Aktion [0] aus und
beginnt, Ereignis [1] auszuwerten. Es ist möglich, zwischen
1 und 20 Ereignisse und Aktionen zu programmieren.
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
Running
Warning
Torque limit
Digital input X 30/2
. . .
Par. 13-43
Logic Rule Operator 2
. . .
. . .
Par. 13-11
Comparator Operator
=
TRUE longer than..
. . .
. . .
Par. 13-52
SL Controller Action
Coast
Start timer
Set Do X low
Select set-up 2
. . .
