Erdableitstrom - Danfoss VLT Midi Drive FC 280 Projektierungshandbuch

Produktübersicht

2.8 Erdableitstrom

Befolgen Sie im Hinblick auf die Schutzerdung von Geräten
mit einem Ableitstrom gegen Erde von mehr als 3,5 mA
alle nationalen und lokalen Vorschriften.
Die Frequenzumrichtertechnik nutzt hohe Schaltfrequenzen
bei gleichzeitig hoher Leistung. Das Schalten erzeugt einen
Ableitstrom in der Erdverbindung. Ein Fehlerstrom im
Frequenzumrichter an den Ausgangsleistungsklemmen
kann eine Gleichstromkomponente enthalten, die die Filter-
kondensatoren laden und einen transienten Erdstrom
verursachen kann.
Der Ableitstrom gegen Erde setzt sich aus verschiedenen
Faktoren zusammen und hängt von verschiedenen System-
konfigurationen ab, wie EMV-Filter, abgeschirmte
Motorleitungen und Leistung des Frequenzumrichters.
Leakage current

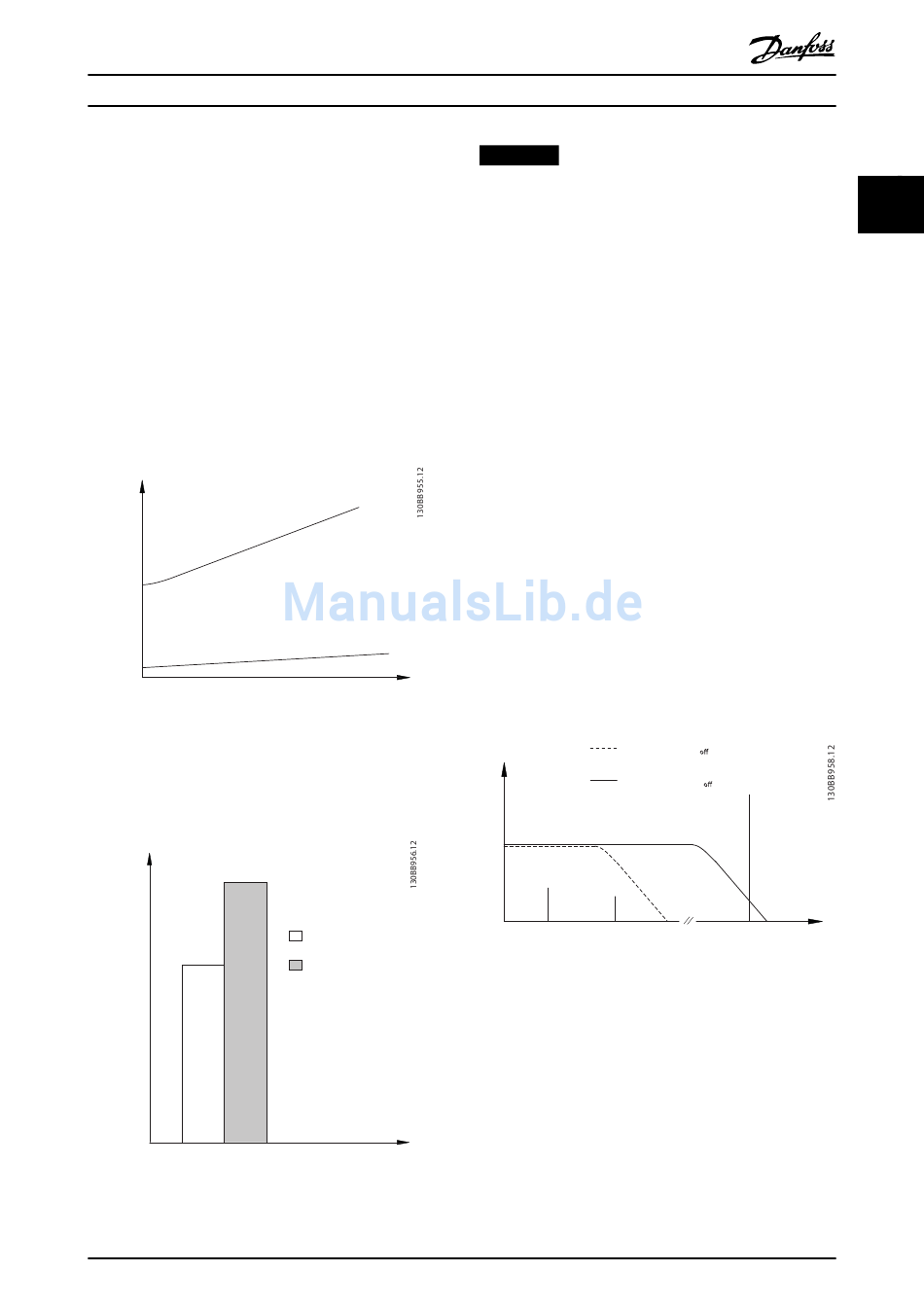

Abbildung 2.28 Einfluss von Kabellänge und Leistungsgröße
auf Ableitstrom, P >P
a b
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current
Abbildung 2.29 Einfluss der Netzverzerrung auf den
Ableitstrom
MG07B203
Projektierungshandbuch
HINWEIS
Hoher Ableitstrom kann zu einer Abschaltung der Fehler-
stromschutzschalter führen. Entfernen Sie zur
Vermeidung dieses Problems die EMV-Schraube, wenn
ein Filter geladen wird.
EN 61800-5-1 (Produktnorm für Elektrische Leistungsant-
riebssysteme mit einstellbarer Drehzahl) stellt besondere
Anforderungen, wenn der Erdableitstrom 3,5 mA
übersteigt. Die Erdverbindung muss auf eine der folgenden
Arten verstärkt werden:
Weitere Informationen finden Sie in EN/IEC61800-5-1.
Fehlerstromschutzschalter
a
Wenn Fehlerstromschutzschalter (RCD), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
b
Motor cable length
Leakage current
THDv=0%
THDv=5% Abbildung 2.30 Hauptbeiträge zum Ableitstrom
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
•
Erdverbindung (Klemme 95) mit einem Leitungs-
querschnitt von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
•
Verwenden Sie RCD mit Einschaltverzögerung, um
Fehler durch transiente Erdströme zu vermeiden.
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
RCD with low f
RCD with high f
50 Hz 150 Hz
Mains 3rd harmonics
2
cut-
cut-
f Frequency
sw
Cable
37
2 2
