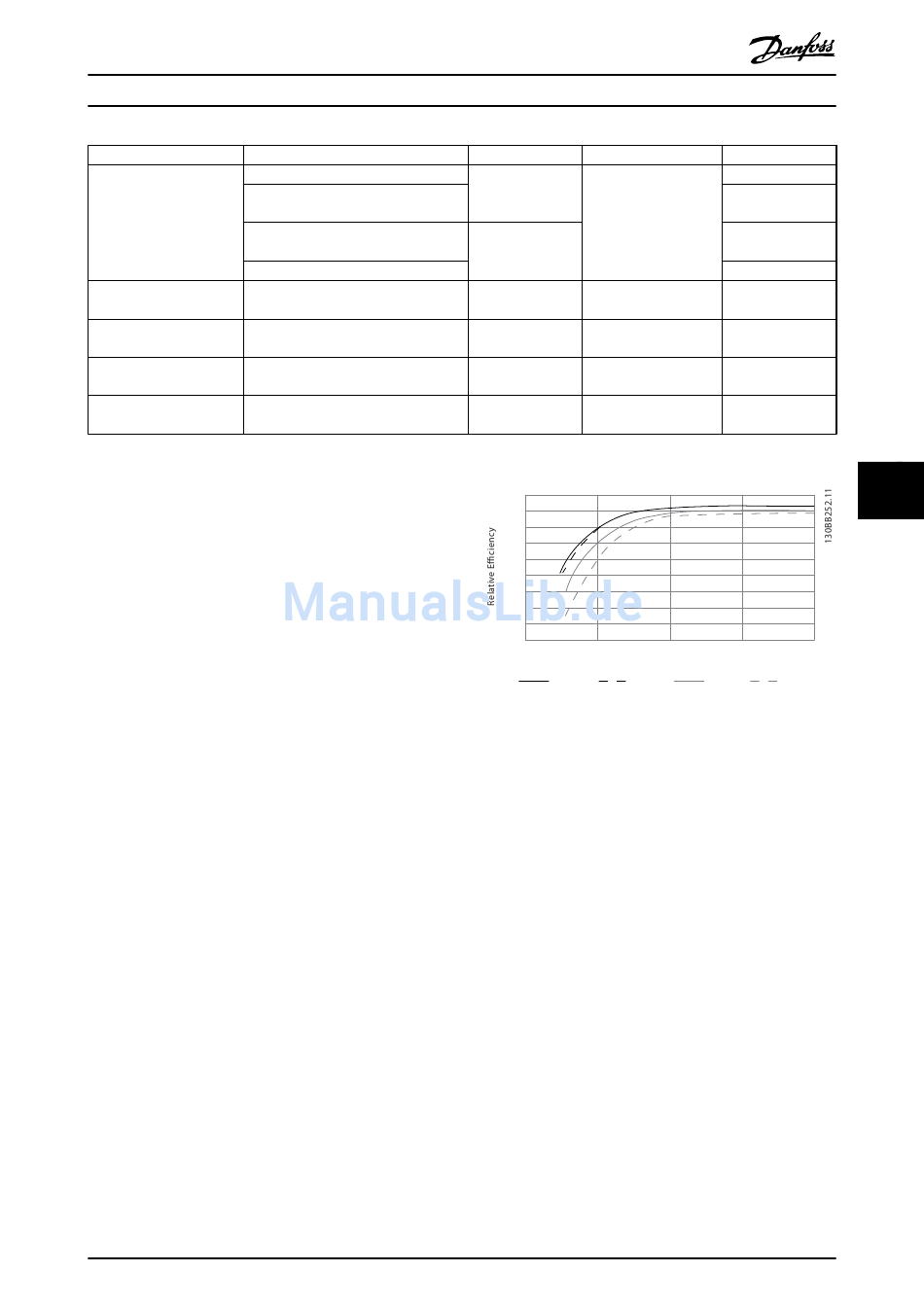

7.9 Wirkungsgrad

Wirkungsgrad des Frequenzumrichters (η
Die Last am Frequenzumrichter hat kaum Auswirkung auf
seinen Wirkungsgrad. In der Regel ist der Wirkungsgrad bei
der Motornennfrequenz f derselbe. Diese Regel gilt auch
M,N
dann, wenn der Motor 100 % des Wellennenndreh-
moments oder, im Fall von Teillasten, nur 75 % liefert.
Das heißt auch, dass sich der Wirkungsgrad des Frequen-
zumrichters selbst dann nicht ändert; wenn Sie eine andere
U/f-Kennlinie wählen.
Dennoch haben die U/f-Kennlinien Einfluss auf den
Wirkungsgrad des Motors.
Der Wirkungsgrad nimmt leicht ab, wenn die eingestellte
Taktfrequenz den Standardwert übersteigt. Der
Wirkungsgrad nimmt auch leicht ab, wenn die
Netzspannung 480 V beträgt oder das Motorkabel länger
als 30 m ist.
Berechnung des Frequenzumrichter-Wirkungsgrads
Berechnen Sie den Wirkungsgrad des Frequenzumrichters
bei unterschiedlichen Lasten auf Grundlage von
Abbildung 7.2. Multiplizieren Sie den Faktor in Abbildung 7.2
mit dem spezifischen Wirkungsgradfaktor, der in den
Spezifikationstabellen in Kapitel 7.1 Elektrische Daten zu
finden ist.
MG07B203
Projektierungshandbuch
Leistung [kW (HP)] Nicht-UL-Sicherung
0,37 (0,5)
0,55–0,75
(0,74–1,0)
1,1–1,5
(1,48–2,0)
2,2 (3,0)
3,0–5,5
(4,0–7,5)
7,5
(10)
11–15
(15–20)
18,5–22
(25–30)
)
VLT
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
Nicht-UL-Trennschalter
gG-10
PKZM0-16
gG-20
gG-25 PKZM0-20
gG-25 PKZM0-25
gG-50 –
gG-80 –
1.01
1.0
0.99
0.98
0.97
0.96
0.95
0.94
0.93
0.92
0% 50%
% Speed
100% load 75% load
Abbildung 7.2 Typische Wirkungsgradkurven
Motorwirkungsgrad (η )
MOTOR
Der Wirkungsgrad eines an den Frequenzumrichter
angeschlossenen Motors hängt von der Magnetisie-
rungsstufe ab. In der Regel ist der Wirkungsgrad genauso
gut wie bei Netzbetrieb. Der Motorwirkungsgrad ist
außerdem vom Motortyp abhängig.
Im Nenndrehmomentbereich von 75–100 % ist der
Motorwirkungsgrad praktisch konstant, sowohl wenn dieser
vom Frequenzumrichter geregelt, als auch wenn er direkt
am Netz betrieben wird.
Bei kleinen Motoren haben die U/f-Kennlinien nur einen
minimalen Einfluss auf den Wirkungsgrad. Allerdings
ergeben sich beachtliche Vorteile bei Motoren mit
mindestens 11 kW (14,8 HP).
Im Allgemeinen hat die Taktfrequenz keinen Einfluss auf
den Wirkungsgrad von kleinen Motoren. Bei Motoren mit
mindestens 11 kW (14,8 hp) wird der Wirkungsgrad um 1–
2 % erhöht, da die Form der Sinuskurve des Motorstroms
bei hoher Taktfrequenz fast perfekt ist.
Wirkungsgrad des Systems (η
Zur Berechnung des Systemwirkungsgrads wird der
Wirkungsgrad des Frequenzumrichters (η
Motorwirkungsgrad (η ) multipliziert:
MOTOR
η = η x η
SYSTEM VLT MOTOR
