2.5.4 Beispiel für PID-Prozessregler
2 2

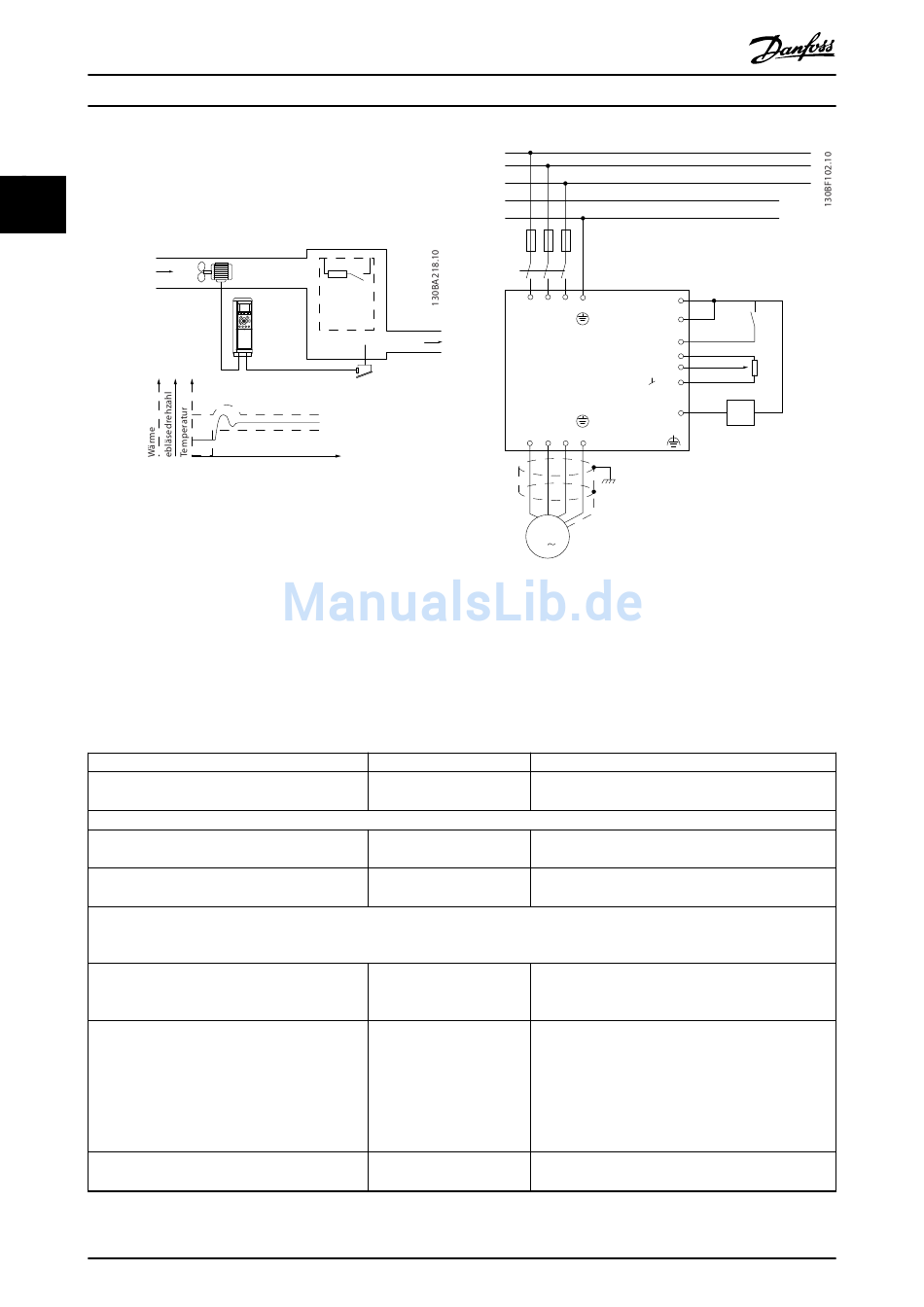

Abbildung 2.23 ist ein Beispiel für den PID-Prozessregler in
einer Lüftungsanlage:
Kaltluft
W
Abbildung 2.23 PID-Prozessregler in einer Lüftungsanlage
In einer Lüftungsanlage können Sie mit Hilfe eines 0- bis
10-V-Potenziometers die Temperatur zwischen -5 und
+35 °C einstellen. Mit Hilfe der Prozessregelung halten Sie
die Temperatur konstant.
Dabei wird mit steigender Temperatur auch die Drehzahl
des Gebläses erhöht, um einen stärkeren Luftstrom zu
erzeugen. Sinkt die Temperatur, verringert sich die
Drehzahl. Der Transmitter wird als Temperatursensor mit
einem Funktionsbereich von -10 bis +40 °C, 4-20 mA,
verwendet.
Funktion
Initialisieren Sie den Frequenzumrichter
1) Einstellen der Motorparameter:
Stellen Sie die Motorparameter anhand der
Typenschilddaten ein.
Führen Sie eine komplette AMA aus.
2) Prüfen Sie, ob der Motor in der richtigen Richtung läuft.
Bei Anschluss des Motors an einen Frequenzumrichter mit einfacher Phasenreihenfolge wie U-U, V-V; oder W-W dreht sich die Motorwelle
bei Sicht auf das Wellenende im Rechtslauf.
Drücken Sie [Hand On]. Prüfen Sie die Wellendreh-
richtung, indem Sie einen manuellen Sollwert
anlegen.
Falls sich der Motor in die falsche Richtung dreht:
1. Ändern Sie die Motordrehrichtung in
Parameter 4-10 Motor Speed Direction.
2. Schalten Sie das Netz aus und warten Sie auf
das Entladen der Zwischenkreisspannung.
3. Drehen Sie 2 Motorphasen.
Stellen Sie das Regelverfahren ein.
30
100kW
Wärme
erzeugung
n °C
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280
L1
L2
L3
N
PE
F1
91 92 93 95
L1 L2
Temperature
transmitter
U
96 97
Abbildung 2.24 Zweileiter-Transmitter
1.
2.
3.
Parameternummer
Parameter 14-22 Betriebsart
Parametergruppe 1-2*
Motordaten
Parameter 1-29 Autom.
Motoranpassung
Parameter 4-10 Motor
Drehrichtung
Parameter 1-00 Regelver-
fahren
13
27
L3 PE
18
50
53
55
V W PE
54
98 99
M
3
Start/Stopp über Schalter an Klemme 18.
Temperatursollwert über Potenziometer (-5 bis
35 °C, 0 bis 10 V DC) an Klemme 53.
Temperaturistwert über Transmitter (-10 bis 40 °C,
4 bis 20 mA) an Klemme 54.
Einstellung
[2] Initialisierung - Frequenzumrichter aus- und wieder
einschalten - Reset drücken
Siehe Motor-Typenschild.
[1] Aktivieren Sie eine komplette AMA.
Wählen Sie die richtige Drehrichtung der Motorwelle.
[3] Prozess.
Transmitter
MG07B203
