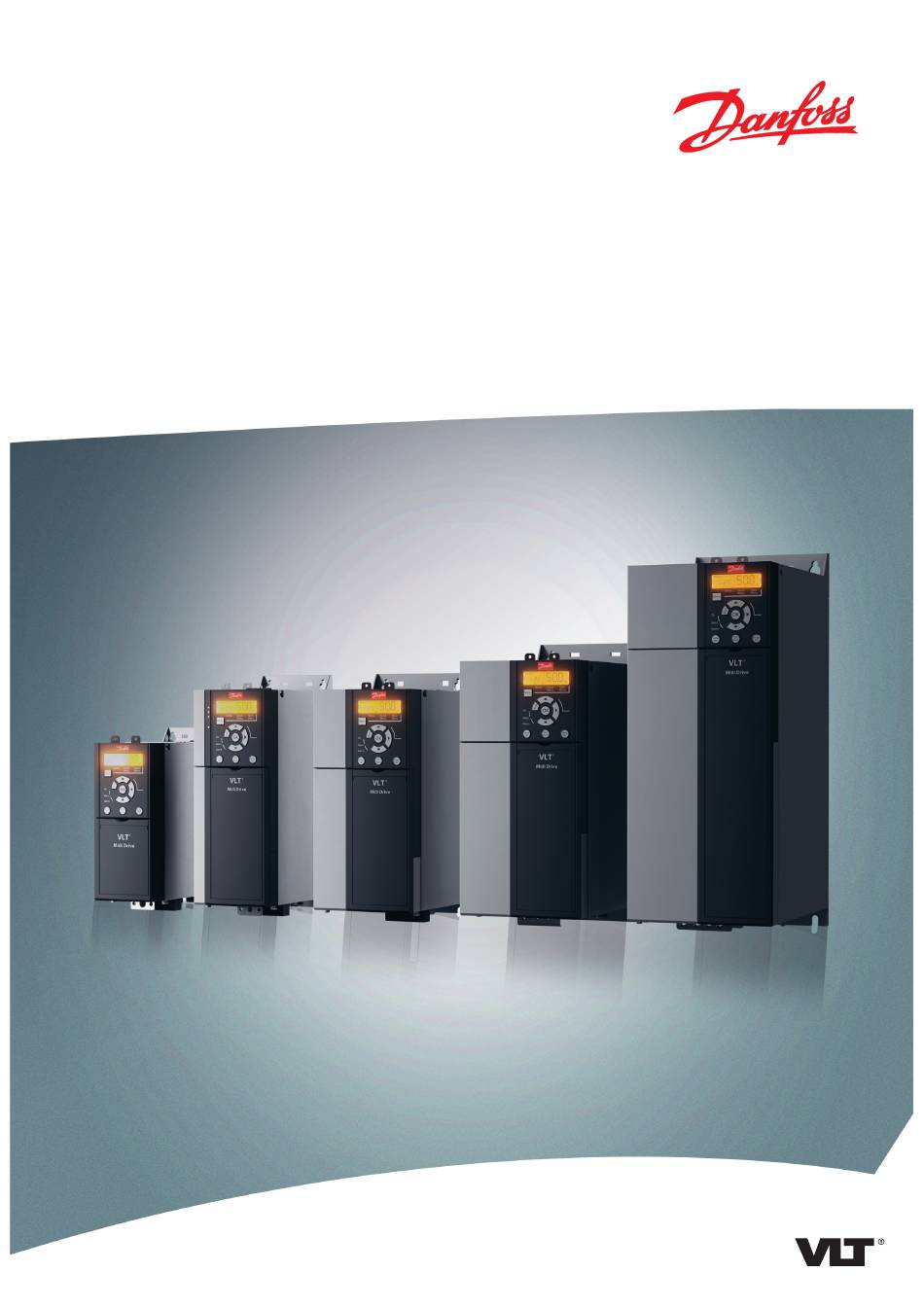

  • Seite 1 ENGINEERING TOMORROW Bedienungsanleitung ® Midi Drive FC 280 www.danfoss.de/vlt...

  • Seite 3: Inhaltsverzeichnis

    4.9 Checkliste vor der Installation 5 Inbetriebnahme 5.1 Sicherheitshinweise 5.2 Anlegen der Netzversorgung 5.3 Betrieb des Local Control Panels (LCP) 5.3.1 Numerisches LCP Bedienteil (LCP 101) 5.3.2 Die Funktion der Rechtspfeil-Taste am LCP 101 MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 4 6.3.3 Inbetriebnahmeprüfung der Funktion „Safe Torque Off“ 6.3.4 Prüfen auf STO-Anwendungen im manuellen Wiederanlaufmodus 6.3.5 Prüfen auf STO-Anwendungen im automatischen Wiederanlaufmodus 6.4 Wartung und Service der STO-Funktion 6.5 STO Technische Daten 7 Anwendungsbeispiele 7.1 Einführung 7.2 Anwendungsbeispiele Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 5 9.4 Umgebungsbedingungen 9.5 Kabelspezifikationen 9.6 Steuereingang/-ausgang und Steuerdaten 9.7 Anzugsdrehmomente für Anschlüsse 9.8 Sicherungen und Trennschalter 9.9 Baugrößen, Nennleistungen und Abmessungen 10 Anhang 10.1 Symbole, Abkürzungen und Konventionen 10.2 Aufbau der Parametermenüs Index MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 6: Einführung

    Dieses Handbuch wird regelmäßig geprüft und aktualisiert. Daten angegebenen Bedingungen erfüllt. Alle Verbesserungsvorschläge sind willkommen. Tabelle 1.1 zeigt die Dokumentversion und die entsprechende Softwa- reversion an. Ausgabe Anmerkungen Softwareversion Software-Update und MG07A5 Speichermodul-Unterstützung Tabelle 1.1 Dokument- und Softwareversion Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 7: Baugrößen Und Nennleistungen

    1.4.3 Baugrößen und Nennleistungen der Netzrückspeisung an. • Sie reduziert Oberschwin- Eine Übersicht zu den Baugrößen und Nennleistungen der gungen am Netzeingang. Frequenzumrichter finden Sie in Kapitel 9.9 Baugrößen, Nennleistungen und Abmessungen. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 8: Safe Torque Off (Sto)

    Gesetzen, Vorschriften und Richtlinien erfüllen. Die integrierte STO-Funktion erfüllt folgende Normen: • IEC/EN 61508:2010, SIL2 • IEC/EN 61800-5-2:2007, SIL2 • IEC/EN 62061:2015, SILCL von SIL2 • EN ISO 13849-1:2015, Kategorie 3 PL d Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 9: Sicherheit

    Drücken Sie [Off/Reset] am LCP, bevor Sie Parameter programmieren. • Verkabeln und montieren Sie Frequenzum- richter, Motor und alle angetriebenen Geräte vollständig, bevor Sie den Frequenzumrichter an Versorgungsnetz, DC-Versorgung oder Zwischenkreiskopplung anschließen. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 10 Die Ableitströme überschreiten 3,5 mA. Eine nicht vorschriftsgemäße Erdung des Frequenzumrichters kann zum Tod oder zu schweren Verletzungen führen! • Lassen Sie die ordnungsgemäße Erdung der Geräte durch einen zertifizierten Elektroinstal- lateur überprüfen. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 11: Mechanische Installation

    Abbildung 3.1 Produkttypenschild (Beispiel) HINWEIS Nehmen Sie nicht das Typenschild vom Frequenzum- richter ab (Verlust des Garantieanspruchs). Weitere Informationen zum Typencode finden Sie im ® Kapitel Typencode im Projektierungshandbuch VLT Midi Drive FC 280. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 12: Installationsumgebung

    Planen Sie ggf. zum Transportieren des Geräts ein Hebezeug, einen Kran oder einen Gabelstapler mit der entsprechenden Tragfähigkeit ein. • Verwenden Sie zum Heben die Transportösen am Frequenzumrichter (sofern vorhanden). Abbildung 3.2 Seite-an-Seite-Installation Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 13: Horizontale Montage

    Abbildung 3.4 Falsche horizontale Montage Nm (6,2–8,9 in-lb). (rechte Seite nach unten) HINWEIS Wird die obere IP21-Abdeckung verwendet, montieren Sie das senkrechte Abschirmblech nicht, da dessen Höhe eine ordnungsgemäße Installation der oberen IP21- Abdeckung beeinträchtigt. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 14 CANopen-Kabel zwischen den Federzug- Metallschellen, um die Kabel mechanisch zu fixieren und einen elektrischen Kontakt zwischen Kabel und Masse herzustellen. Positionieren Sie die PROFINET-/ POWERLINK-/Ethernet-/IP-Kabel zwischen den Federzug-Metallschellen, um die Kabel mechanisch zu fixieren. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 15: Elektrische Installation

    Wenn die Sicherungen nicht Bestandteil der Lieferung ab Werk sind, muss sie der Installateur als Teil der Installation bereitstellen. Die maximalen Nennwerte der Sicherungen finden Sie unter Kapitel 9.8 Sicherungen und Trennschalter. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 16 Verwenden Sie keine verdrillten Abschirmung- senden (Pigtails). HINWEIS POTENZIALAUSGLEICH Es besteht die Gefahr von Schalttransienten, wenn das Massepotenzial zwischen Frequenzumrichter und System unterschiedlich ist. Installieren Sie Ausgleichskabel zwischen den Systemkomponenten. Empfohlener Leitungsquerschnitt: 16 mm (6 AWG). Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 17: Anschlussdiagramm

    4) Kapitel 6 Safe Torque Off (STO) zeigt die richtige STO-Verdrahtung. 5) Der S2-Frequenzumrichter (Single-Phase 200–240 V) unterstützt nicht Zwischenkreiskopplungsanwendungen. 6) Die maximale Spannung beträgt 17 V für Klemme 27 als Analogausgang. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 18 Motorkabeln und Netzkabeln. örtliche Vorschriften für die Schaltschrankerdung. Netzversorgung Bremswiderstand Freiliegende (nicht lackierte) Oberfläche Metallkasten Sternscheiben Anschluss zum Motor Anschlusskabel für Bremse (abgeschirmt) Motor Motorkabel (abgeschirmt) EMV-Kabelverschraubung Abbildung 4.3 Typische elektrische Verbindung Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 19: Zugriff

    Frequenzumrichter sind jeweils in (z. B. Dahlander-Motor oder Asynchron-Schleif- Abbildung 4.6, Abbildung 4.7 und Abbildung 4.8 aufgeführt. ringläufermotor) zwischen Frequenzumrichter und Die jeweiligen Konfigurationen ändern sich je nach Motor an. Gerätetypen und optionaler Ausrüstung. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 20: Netzanschluss

    Sie darauf achten, dass die Einheiten (K1, K2, K3) Schraube des EMV-Filters entfernt wird. Durch das Entfernen der Schraube des EMV-Filters verhindern Sie Schäden am Zwischenkreis und verringern die Erdungskapazität gemäß IEC Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 21: Steuerkabel

    Parameter 5-10 auch als Digital- Klemme 18 [8] Start eingang Digitaleingang Digitaleingänge. verwenden. Parameter 5-11 [10] Parameter- Analogeingang. Klemme 19 Reversierung gruppe 6-2* Programmierbar – Digitaleingang Analogeingang für Spannung oder Strom. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 22: Verdrahtung Der Steuerklemmen

    Eingangssignal an Klemme 27. HINWEIS START NICHT MÖGLICH Der Frequenzumrichter kann nicht ohne Signal an Klemme 27 laufen, es sei denn, Sie programmieren Klemme 27 neu. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 23: Mechanische Bremssteuerung

    Brake Status Released 1) DC injection current during “Active Brake Delay” after MAV reduced to “0” . Only support in some products. Note: Only support in some products. Abbildung 4.11 Mechanische Bremse MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 24: Usb-Datenschnittstelle

    Funktionen können Sie extern über die Protokollsoftware und die RS485-Verbindung oder in Parametergruppe 8-** Wenn Sie das USB-Kabel trennen, entfernen Sie damit den Opt./Schnittstellen programmieren. über den USB-Anschluss verbundenen Frequenzumrichter aus der Netzwerkbusliste. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 25: Checkliste Vor Der Installation

    Stellen Sie sicher, dass der Frequenzumrichter je nach Anforderung stabil montiert ist oder bei Bedarf Dämpferbefestigungen verwendet werden. • Prüfen Sie, ob übermäßige Vibrationen vorhanden sind. Tabelle 4.3 Checkliste bei der Installation MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 26 POTENZIELLE GEFAHR IM FALLE EINES INTERNEN FEHLERS Es besteht Verletzungsgefahr, wenn Sie den Frequenzumrichter nicht ordnungsgemäß schließen. • Vor dem Einschalten des Stroms müssen Sie sicherstellen, dass alle Sicherheitsabdeckungen eingesetzt und sicher befestigt sind. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 27: Inbetriebnahme

    Prüfen Sie die ordnungsgemäße Erdung von Frequenzumrichter und Motor. Prüfen Sie den Frequenzumrichter auf lose Anschlüsse an den Klemmen. Prüfen Sie, ob die Versorgungsspannung mit der Spannung von Frequenzumrichter und Motor übereinstimmt. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 28: Menütaste

    Warnung auftritt. Im Display Warn Gelb erscheint zusätzlich ein Text, der das Problem angibt. Durch eine Fehlerbedingung blinkt die Alarm rote Alarm-LED und ein Alarmtext wird angezeigt. Tabelle 5.2 Legende für Abbildung 5.1, Anzeigeleuchten (LEDs) Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 29: Die Funktion Der Rechtspfeil-Taste Am Lcp 101

    Das Hinzufügen oder Entfernen von Optionen kann die Frequenzumrichter nicht von der Netzversorgung Inbetriebnahme verzögern. getrennt. Ein Berühren spannungsführender Teile kann zu schweren Verletzungen oder zum Tod führen! • Berühren Sie keine spannungsführenden Teile! MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 30: Quick-Menü Am Lcp 101

    Drücken Sie [OK], um die Änderung zu akzeptieren. Drücken Sie zum Verlassen zweimal [Back] (oder dreimal, wenn in QM2 und QM3) zum Aufrufen des Status, oder drücken Sie einmal [Menu] zum Aufrufen des Hauptmenüs. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 31 Inbetriebnahme Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 32: Hauptmenü Am Lcp 101

    ]: Zur Auswahl eines Parameters innerhalb der Gruppe. [Back]: Zum Entfernen des Werts und zur Anzeige der Parametergruppe. ▲ ▼ ]: Zur Auswahl der Gruppe. Tabelle 5.5 Ändern von Werten in kontinuierlichen Parametern Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 33: Arrayparameter Funktionieren Wie Folgt

    ]: Zur Auswahl eines Parameters innerhalb der Gruppe. [Back]: Zum Entfernen des Indexwerts und zur Anzeige der Parametergruppe. ▲ ▼ ]: Zur Auswahl der Gruppe. Tabelle 5.7 Ändern von Werten in Arrayparametern MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 34: Grafisches Lcp-Bedienteil (Glcp)

    Wählen Sie die Optionen im Quick-Menü Q3-13 Displayein- stellungen. Display Parameternummer Werkseinstellung 0-20 [1602] Sollwert [%] 0-21 [1614] Motorstrom 0-22 [1610] Leistung [kW] 0-23 [1613] Frequenz 0-24 [1502] Zähler-kWh Tabelle 5.8 Legende zu Abbildung 5.8, Anzeigebereich Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 35: Parametereinstellungen

    ▼ [Status] und [ Drücken Sie [OK], um die Änderung zu akzeptieren. Drücken Sie zweimal [Back], um zum Menü Status zu wechseln, oder drücken Sie [Main Menu], um das Hauptmenü zu öffnen. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 36: Daten Auf Das/Vom Lcp Hochladen/Herunterladen

    Betriebsstunden, über die serielle Schnittstelle gewählte Optionen, Fehlerspeicher, Alarm Log und weitere Überwachungsfunktionen. • Eine manuelle Initialisierung löscht alle Daten zu Motor, Programmierung, Lokalisierung und Überwachung und stellt die Werkseinstellungen wieder her. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 37: Grundlegende Programmierung

    Sie diese wie folgt bei 1000 UPM Parameter 1-00 Regelverfahren. berechnen: HINWEIS Gegen-EMK= (Spannung/UPM)x1000 = Die Geberrückführung wird bei PM-Motoren nicht (320/1800)x1000 = 178. unterstützt. Programmieren Sie diesen Wert für Parameter 1-40 Gegen-EMK bei 1000 UPM. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 38: Autom. Motoranpassung (Ama)

    Parameter 1-14 Dämpfungsfaktor. Erhöhen Sie den Wert in Die AMA-Funktion verursacht kein Starten und keine kleinen Schritten. Beschädigung des Motors. Sie können das Startmoment in Parameter 1-66 Min. Strom bei niedr. Drz. einstellen. 100 % ist Nenndrehmoment als Startmoment. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 39: Überprüfung Der Motordrehung

    Abschaltung unter Kapitel 8.2 Warnungs- und ▲ Drücken Sie [ ] zur Anzeige des positiven Alarmtypen. Drehzahl-Sollwerts (Parameter 1-06 Drehrichtung rechts auf [0] Normal). Überprüfen Sie in Parameter 16-57 Feedback [RPM], ob die Rückführung positiv ist. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 40: Speichermodul

    Nur das Hochladen von Daten vom Warten Sie, bis die Synchronisierung Frequenzumrichter in das abgeschlossen ist, und prüfen Sie anschließend Speichermodul ist erlaubt. anhand von Kapitel 5.9.7 Übertragungsleistung und Übertragungsanzeigen die Übertragungsanzeigen am Frequenzumrichter. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 41: Kopieren Von Daten Auf Einen Anderen Frequenzumrichter

    Frequenzumrichterdaten mit einem neuen auf einen anderen Frequenzumrichter mit gleicher Speichermodul (Erstellen eines Antriebs-Backups) Spannung und Leistung zu übertragen. beschriebenen Schritte aus, um die Daten von einem Frequenzumrichter in ein Speichermodul hochzuladen. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 42: Sichern Von Parameteränderungen Auf Dem Speichermodul

    Alle Dateien auf dem Speichermodul werden LED siehe Kapitel 5.3.1 Numerisches LCP Bedienteil (LCP 101) und gelöscht. Kapitel 5.3.5 Grafisches LCP-Bedienteil (GLCP). Die Einstellung von Parameter 31-43 Erase_MM kehrt zurück zu [0] No function. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 43: Aktivieren Des Profibus-Umsetzers

    2800 PROFIBUS 3M bzw. 12M zu starten. HINWEIS ® Damit das VLT Memory Module MCM 103 als PROFIBUS- Umsetzer funktioniert, darf Parameter 31-40 Memory Module Function nicht auf [0] Disabled gesetzt sein. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 44: Safe Torque Off (Sto)

    Abbildung 6.1 STO-Architektur Die Eingangssignale an den 2 Klemmen sind nicht immer synchron. Wenn die Diskrepanz zwischen den 2 Signalen länger als 12 ms ist, tritt der Alarm STO-Fehler (Alarm 188 Fehler STO-Funktion) auf. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 45: Sicherheitsmaßnahmen Für Sto

    Bei Gestaltung der Maschinenanwendung müssen Sie Zeit und Entfernung für einen Freilauf bis zum Stopp HINWEIS (STO) berücksichtigen. Weitere Informationen im Hinblick Am STO-Signal muss eine PELV anliegen. auf Stoppkategorien finden Sie in EN 60204-1. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 46: Inbetriebnahme Der Funktion „Safe Torque Off

    Stellen Sie sicher, dass alle Sicherheitsmaß- Gehäuses verlaufen. nahmen ergriffen werden, bevor Sie die 24 V Schließen Sie die Sicherheitsvorrichtung DC-Versorgung an die Klemmen 37 und 38 direkt an die Klemmen 37 und 38 an. anschließen. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 47: Inbetriebnahmeprüfung Der Funktion „Safe Torque Off

    Wiederanlaufmodus eingestellt ist. meprüfung wie folgt durch: Trennen Sie die 24 V DC-Spannungsversorgung an den Klemmen 37 und 38 über die Sicherheits- vorrichtung, während der Frequenzumrichter den Motor antreibt (d. h. Netzversorgung bleibt bestehen). MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 48: Diagnosefunktionsprüfung

    Prüfen Sie, ob das LCP den Alarm 68, Safe Torque Off anzeigt. Vergewissern Sie sich, dass der Frequenzumrichter die Anlage abschaltet. Vergewissern Sie sich, dass der Motor in den Freilauf schaltet und zum Stillstand kommt. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 49: Sto Technische Daten

    1) Reaktionszeit ist die Zeitspanne ab einer Eingangssignalbedingung, welche die STO-Funktion auslöst, bis kein Drehmoment mehr am Motor vorhanden ist. 2) Hinweise zum Prüfverfahren finden Sie unter Kapitel 6.4 Wartung und Service der STO-Funktion. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 50: Anwendungsbeispiele

    A OUT Parameter 5-12 Terminal 27 4 - 20mA * = Werkseinstellung Digital Input auf [0] Ohne Hinweise/Anmerkungen: Funktion ein. Tabelle 7.1 AMA mit angeschlossener Kl. 27 Tabelle 7.3 Analoger Drehzahlsollwert (Strom) Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 51: Start/Stopp

    +10 V eingang Festsollwert 3 100% A IN * = Werkseinstellung A IN * = Werkseinstellung Hinweise/Anmerkungen: Hinweise/Anmerkungen: A OUT Tabelle 7.6 Start/Stopp mit Reversierung und 4 Festdrehzahlen Tabelle 7.5 Drehzahl auf/Drehzahl ab MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 52: Externe Alarmquittierung

    * = Werkseinstellung +10 V A IN Hinweise/Anmerkungen: A IN Wenn nur eine Warnung erforderlich ist, müssen Sie A OUT Parameter 1-90 Thermischer Motorschutz auf [1] Thermistor Warnung programmieren. Tabelle 7.8 Motorthermistor Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 53 Istwertfehler innerhalb von 5 s wieder unter diese Grenze fällt, läuft der Frequenzumrichter weiter, und die Warnung wird ausgeblendet. Relais 1 bleibt ausgelöst, bis Sie [Off/Reset] drücken. Tabelle 7.9 Verwendung von SLC zur Einstellung eines Relais MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 54: Wartung, Diagnose Und Fehlersuche

    Störungen auftreten, die den Frequenzumrichter oder sonstige Geräte beschädigen können. Nachdem die Störungen behoben wurden, müssen Sie die Netzversorgung aus- und wieder einschalten, bevor Sie den Frequenzumrichter zurücksetzen können. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 55: Anzeige Von Warn- Und Alarmmeldungen

    LED zur Statusanzeige. Die Anzeige-LED Warnung leuchtet während einer Warnung gelb. Die Anzeige-LED Alarm leuchtet während eines Alarms gelb. Warn Alarm Hand Auto Reset Abbildung 8.3 Kontrollanzeigen zur Statusanzeige MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 56: Warnungen Und Alarmmeldungen

    Die Motorphase U fehlt. Phase prüfen. V-Phasenfehler – Die Motorphase V fehlt. Phase prüfen. W-Phasenfehler – Die Motorphase W fehlt. Phase prüfen. Feldbus-Fehl. – PROFIBUS-Kommunikationsfehler sind aufgetreten. Fehler im Optionsmodul – – Feldbus erkennt interne Fehler. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 57 Anlegen von 24 V DC an die Klemmen 37 und 38 automatisch der Normalbetrieb des Frequenzum- richters aufgenommen. Die Abschalttemperatur der Leistungskarte hat die Leistungskartentemp Obergrenze überschritten. Setzt alle Parametereinstellungen auf die Werkseinstel- Initialisiert – – lungen zurück. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 58 Tabelle 8.1 Codeliste der Warnungen und Alarme 1) Netzspannungsverzerrungen können diese Fehler verursachen. Der Einbau eines Danfoss-Netzfilters kann dieses Problem beheben. 2) Dieser Alarm kann nicht automatisch über Parameter 14-20 Quittierfunktion quittiert werden. Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 59 Reserviert Netzunsymm. Reserviert Reserviert speich. 000080 Auto DC- JOG- 32768 AMA nicht OK Reserviert Reserviert Kein Motor OVC aktiv Bremsung Aufford. 000100 Festdrehza 65536 Signalfehler Reserviert Reserviert Signalfehler Reserviert AC-Bremse hl JOG MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 60 400000 10737418 Safe Torque Safe Torque Off Reserviert Reserviert Reserviert Reserviert Reserviert 800000 21474836 Datenbank Mech. Bremse Reserviert Reserviert Reserviert Reserviert Reserviert ausgelastet Tabelle 8.2 Beschreibung des Alarmworts, Warnworts und erweiterten Zustandsworts Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 61: Fehlersuche Und -Behebung

    Prüfen Sie die Bremsparameter. Prüfen Überprüfen Sie die Parametergruppen in den Bremsparametern. Motor bremst nicht Sie die Einstellungen für die Rampen- 2-0* DC Halt/DC Bremse und 3-0* Möglicherweise sind die Rampe-ab- zeiten. Sollwertgrenzen. Zeiten zu kurz. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 62 Schalten Sie die Übermodulation unter und/oder Vibrationen ausreichend system Frequenzen Störge- Parameter 14-03 Overmodulation ab. reduziert worden sind. räusche oder Erhöhen Sie die Resonanzdämpfung Vibrationen aus) unter Parameter 1-64 Resonance Dampening. Tabelle 8.3 Fehlerbehebung Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 63: Technische Daten

    Gewicht, Schutzart IP21 [kg (lb)] 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 5,5 (12,1) 96,0 96,6 96,8 97,2 97,0 97,5 98,0 Wirkungsgrad [%] Tabelle 9.1 Netzversorgung 3 x 380–480 V AC MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 64 Gewicht, Schutzart IP21 [kg (lb)] 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 4,0 (8,8) 5,5 (12,1) 6,5 (14,3) Wirkungsgrad [%] 96,4 96,6 96,3 96,6 96,5 96,7 96,7 Tabelle 9.3 Netzversorgung 3 x 200-240 V AC Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 65: Netzversorgung

    Verlustleistungsdaten gemäß EN 50598-2 finden Sie unter www.danfoss.com/vltenergyefficiency. 2) Gemessen mit 50 m (164 ft) abgeschirmten Motorkabeln bei Nennlast und Nennfrequenz. Die Energieeffizienzklasse finden Sie unter Kapitel 9.4 Umgebungsbedingungen. Informationen zu Teillastverlusten finden Sie unter www.danfoss.com/vltenergyefficiency. 9.2 Netzversorgung Netzversorgung (L1/N, L2/L, L3)

  • Seite 66: Motorausgang Und Motordaten

    4) Die Umgebungstemperatur für K1S2 bei vollem konstantem Ausgangsstrom beträgt maximal 40 5) Bestimmt gemäß EN 50598-2 bei: • Nennlast • 90 % der Nennfrequenz • Taktfrequenz-Werkseinstellung. • Schaltmodus-Werkseinstellung • ° C (113 ° F). Offener Typ: Umgebungslufttemperatur 45 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 67: Kabelspezifikationen

    Auflösung der Analogeingänge 11 Bit Genauigkeit der Analogeingänge Maximale Abweichung 0,5 % der Gesamtskala Bandbreite 100 Hz Die Analogeingänge sind galvanisch von der Versorgungsspannung (PELV = Protective extra low voltage/Schutzkleinspannung) und anderen Hochspannungsklemmen getrennt. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 68 DC bus RS485 Abbildung 9.1 Galvanische Trennung HINWEIS GROSSE HÖHENLAGE Bei Höhenlagen über 2000 m (6562 ft) über NN ziehen Sie bitte die Danfoss-Hotline bezüglich PELV zurate. Pulseingänge Programmierbare Pulseingänge Klemmennummer Puls 29, 33 Maximale Frequenz an Klemme 29, 33...
  • Seite 69 System-Reaktionszeit (Klemmen 18, 19, 27, 29, 32 und 33) Drehzahlregelbereich (ohne Rückführung) 1:100 der Synchrondrehzahl ±0,5 % der Nenndrehzahl Drehzahlgenauigkeit (ohne Rückführung) ±0,1 % der Nenndrehzahl Drehzahlgenauigkeit (mit Rückführung) Alle Angaben zu Steuerungseigenschaften basieren auf einem vierpoligen Asynchronmotor. MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 70: Anzugsdrehmomente Für Anschlüsse

    Das Nichtbeachten der Schutzempfehlungen kann zu Schäden am Frequenzumrichter führen. Danfoss empfiehlt die Verwendung von Sicherungen und Trennschaltern in Tabelle 9.6 und Tabelle 9.7, um Konformität mit UL 508C oder IEC 61800-5-1 sicherzustellen. Verwenden Sie für Nicht-UL-Anwendungen Trennschalter für den Schutz einer Schaltung, die eine maximale Stromstärke von 50.000 A...
  • Seite 71 2,2 (3,0) PKZM0-20 gG-25 3,7 (5,0) PKZM0-25 0,37 (0,5) gG-10 0,55 (0,75) 0,75 (1,0) PKZM0-16 Einphasig 200-240 V gG-20 1,1 (1,5) 1,5 (2,0) 2,2 (3,0) gG-25 PKZM0-20 Tabelle 9.6 Nicht-UL-Sicherung und -Trennschalter MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 72 ATM-R15 A2K-15R R-15 200-240 V 1,1–1,5 KTN- JKS-20 JJN-20 FNQ-R-20 KTK-R-20 LP-CC-20 KLNR-20 ATM-R20 A2K-20R (1,5–2,0) R-20 KTN- 2,2 (3,0) JKS-25 JJN-25 – – – KLNR-25 ATM-R25 A2K-25R R-25 Tabelle 9.7 UL-Sicherung Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...

  • Seite 73: Baugrößen, Nennleistungen Und Abmessungen

    11 (0,43) 11 (0,43) 12,4 (0,49) 12,6 (0,5) 4,5 (0,18) 5,5 (0,22) 6,8 (0,27) 7 (0,28) (0,22) 7,3 (0,29) 8,1 (0,32) 11 (0,43) 11,2 (0,44) (0,36) Tabelle 9.8 Baugrößen, Nennleistungen und Abmessungen MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 74 ® Technische Daten Midi Drive FC 280 Abbildung 9.2 Standard mit Abschirmblech Abbildung 9.3 Standard mit unterer Kabeleinführungsabdeckung (ohne obere Abdeckung) Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 75 Technische Daten Bedienungsanleitung Abbildung 9.4 Standard mit IP21/UL/Typ 1-Satz Abbildung 9.5 Bohrungen oben und unten MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 76: Anhang

    10.2 Aufbau der Parametermenüs [mm(in)] angegeben. • Ein Sternchen (*) kennzeichnet die Werksein- stellung eines Parameters. • Nummerierte Listen zeigen Vorgehensweisen. • Aufzählungslisten enthalten andere Informa- tionen. • Kursivschrift bedeutet: Querverweise. Link. Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 77 Anhang Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 78 ® Anhang Midi Drive FC 280 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 79 Anhang Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 80 ® Anhang Midi Drive FC 280 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 81 Anhang Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 82 ® Anhang Midi Drive FC 280 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 83 Anhang Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 84 ® Anhang Midi Drive FC 280 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 85 Anhang Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 86 ® Anhang Midi Drive FC 280 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 87 Anhang Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

  • Seite 88: Index

    Kabelquerschnitt................13, 17 Analogeingang................. 65 Digitaleingang.................. 65 Klemmen Pulseingang..................66 Ausgangsklemme................25 Steuerklemme................33, 57 EMV......................64 Klemmen-Anzugsdrehmoment............68 EMV-Filter....................19 Konvention..................... 74 EMV-gerechte Installation..............13 Kühlung....................10 Energieeffizienz............... 61, 62, 63 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 89 Stromanschluss..................13 PELV....................50, 67 Symbol...................... 74 PID-Regler....................67 Systemrückführung................4 Potenzialausgleich................14 Potenzialfreie Dreieckschaltung............. 19 Programmieren............... 20, 32, 33 Thermischer Schutz................6 Thermistor....................50 Transientenschutz................... 5 Qualifiziertes Personal................7 Trennschalter.................. 23, 25 MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 90 Typenschild....................9 Ü Überspannungsschutz............... 13 Umgebungsbedingung..............64 Unerwarteter Anlauf............... 7, 52 Versorgungsnetz................5, 18 Versorgungsspannung..............25, 67 Vibrationen..................... 10 Warnungs- und Alarmliste..............56 Werkseinstellung.................. 34 Zusatzeinrichtungen................23 Zusätzliche Ressource................4 Zwischenkreiskopplung............... 7 Danfoss A/S © 08/2018 Alle Rechte vorbehalten. MG07A503...
  • Seite 91 Index Bedienungsanleitung MG07A503 Danfoss A/S © 08/2018 Alle Rechte vorbehalten.
  • Seite 92 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
