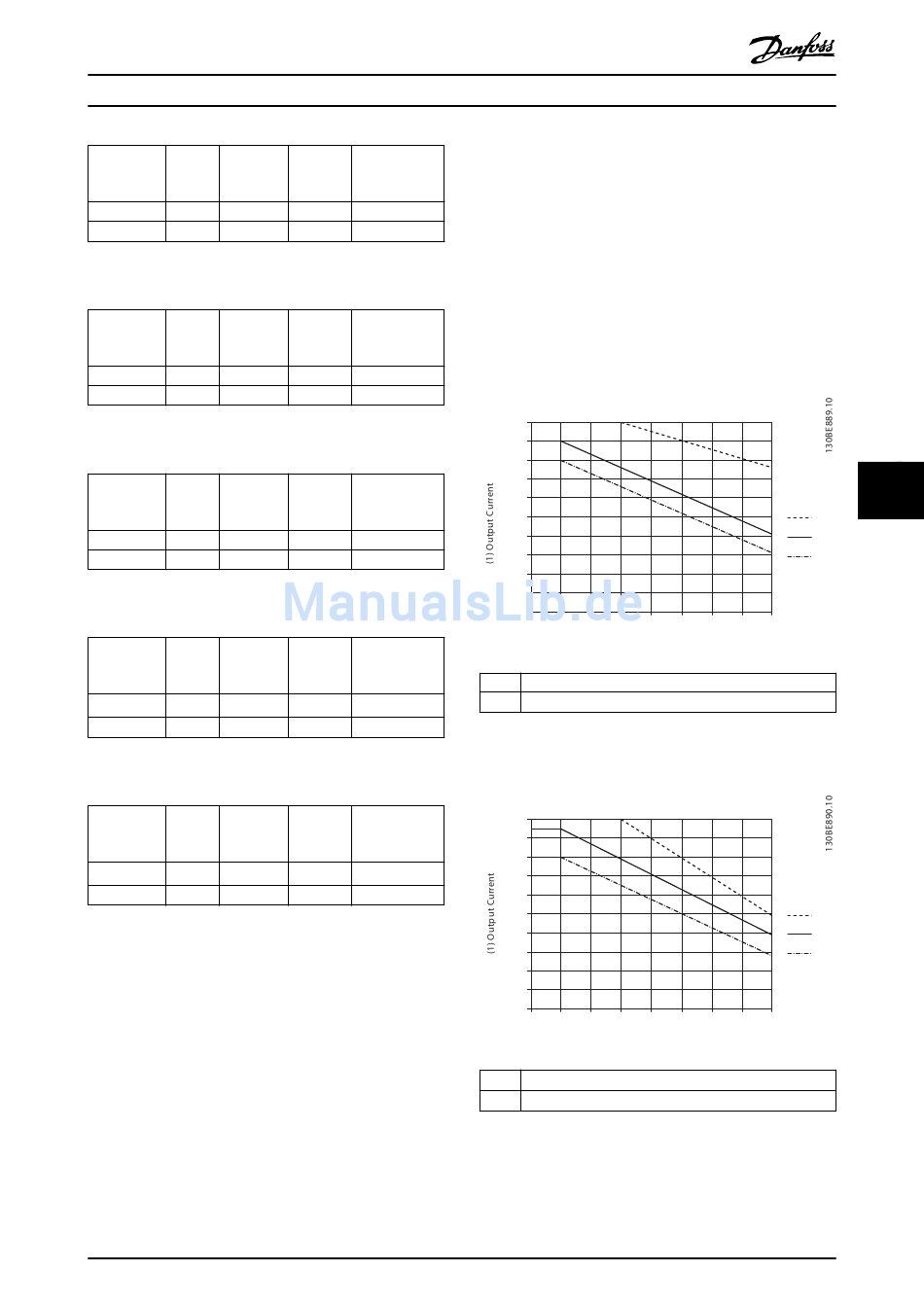

7.12 Besondere Betriebsbedingungen

Unter einigen besonderen Bedingungen, bei denen der
Betrieb des Frequenzumrichters schwieriger ist, müssen Sie
die Leistungsreduzierung berücksichtigen. Bei bestimmten
Bedingungen muss die Leistungsreduzierung manuell
erfolgen.
Unter anderen Bedingungen führt der Frequenzumrichter
bei Bedarf automatisch eine Leistungsreduzierung durch.
Die Leistungsreduzierung soll das Funktionieren in
kritischen Situationen sicherstellen, in denen die
Alternative eine Abschaltung sein könnte.
MG07B203
Projektierungshandbuch
dU/dt
U
PEAK
[kV] [kV/μs]
0,484 5,44
0,594 2,11
U dU/dt
PEAK
[kV] [kV/μs]
0,468 5,25
0,592 2,28
U dU/dt
PEAK
[kV] [kV/μs]
0,526 4,56
0,6 1,72
U dU/dt
PEAK
[kV] [kV/μs]
0,414 3,79
0,593 2,41
dU/dt
U
PEAK
[kV] [kV/μs]
0,368 2,64
0,362 2,51
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.

7.12.1 Manuelle Leistungsreduzierung

Manuelle Leistungsreduzierung müssen Sie in folgenden
Fällen in Betracht ziehen:
•
Luftdruck – für Installationen in Höhenlagen über
1000 m
•
Motordrehzahl – bei Dauerbetrieb mit niedriger
Drehzahl in Anwendungen mit konstantem
Drehmoment.
•
Umgebungstemperatur – über 45 °C (113 °F),
Einzelheiten finden Sie unter Abbildung 7.3 bis
Abbildung 7.12.
100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0 2 4 6 8
(2) Switching Frequency [kHz]
(1) Ausgangsstrom
(2) Taktfrequenz [kHz]
Abbildung 7.3 K1T4 Leistungsreduzierungskurve
100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0 2 4 6 8
(2) Switching Frequency [kHz]
(1) Ausgangsstrom
(2) Taktfrequenz [kHz]
Abbildung 7.4 K2T4 Leistungsreduzierungskurve
45C
50C
55C
10 12 14 16
45C
50C
55C
10 12 14 16
