2.2.1 Motoranschluss

WARNUNG
INDUZIERTE SPANNUNG!
Induzierte Spannung durch nebeneinander verlegte
Motorkabel kann Gerätekondensatoren auch dann
aufladen, wenn die Geräte freigeschaltet sind. Die
Nichtbeachtung der Empfehlung zum separaten Verlegen
von Motorkabeln oder zur Verwendung von
abgeschirmten Kabeln kann zum Tod oder zu schweren
Verletzungen führen!
Verlegen Sie Motorkabel getrennt.
Verwenden Sie abgeschirmte Kabel.
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften. Maximale
Kabelquerschnitte siehe Kapitel 7.1 Elektrische
Daten.
Befolgen Sie die Anforderungen des Motorhers-
tellers an die Motorkabel.
Kabeleinführungen für Motorkabel oder
Bodenplatten mit Durchführungen sind am
Unterteil von Frequenzumrichtern mit Schutzart
IP21 (NEMA 1/12) vorgesehen.
Schließen Sie kein Anlass- oder Polwechselgerät
(z. B. Dahlander-Motor oder Asynchron-Schleif-
ringläufermotor) zwischen Frequenzumrichter und
Motor an.
Vorgehensweise
1.
Isolieren Sie einen Abschnitt der äußeren
Kabelisolierung ab. Empfohlene Länge beträgt
10–15 mm.
2.
Positionieren Sie das abisolierte Kabel unter der
Kabelschelle, um eine mechanische Befestigung
und elektrischen Kontakt zwischen Kabelschirm
und Erde herzustellen.
3.
Schließen Sie das Erdungskabel gemäß den
Erdungsanweisungen im Kapitel Erdung der VLT
Midi DriveFC 280 Bedienungsleitung an die
nächstgelegene Erdungsklemme an. Siehe
Abbildung 2.3.
4.
Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 2.3).
5.
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 7.7 Anzugsdrehmomente für
Anschlüsse an.
MG07B203
Projektierungshandbuch

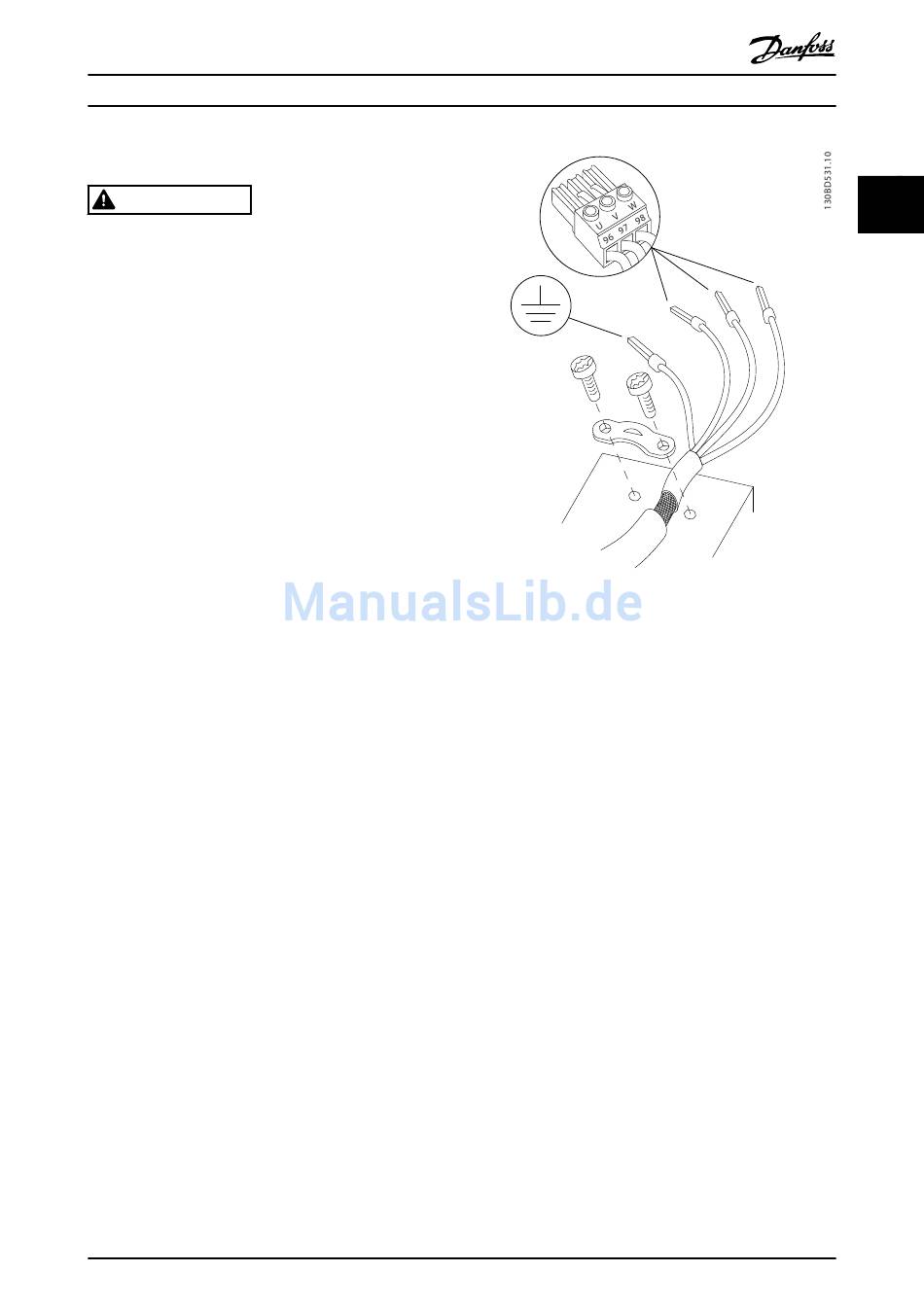

Abbildung 2.3 Motoranschluss
Die Netz-, Motor- und Erdanschlüsse für 1-phasige und 3-
phasige Frequenzumrichter sind jeweils in Abbildung 2.4,
Abbildung 2.5 und Abbildung 2.6 aufgeführt. Die jeweiligen
Konfigurationen ändern sich je nach Gerätetypen und
optionaler Ausrüstung.
®
