4.6

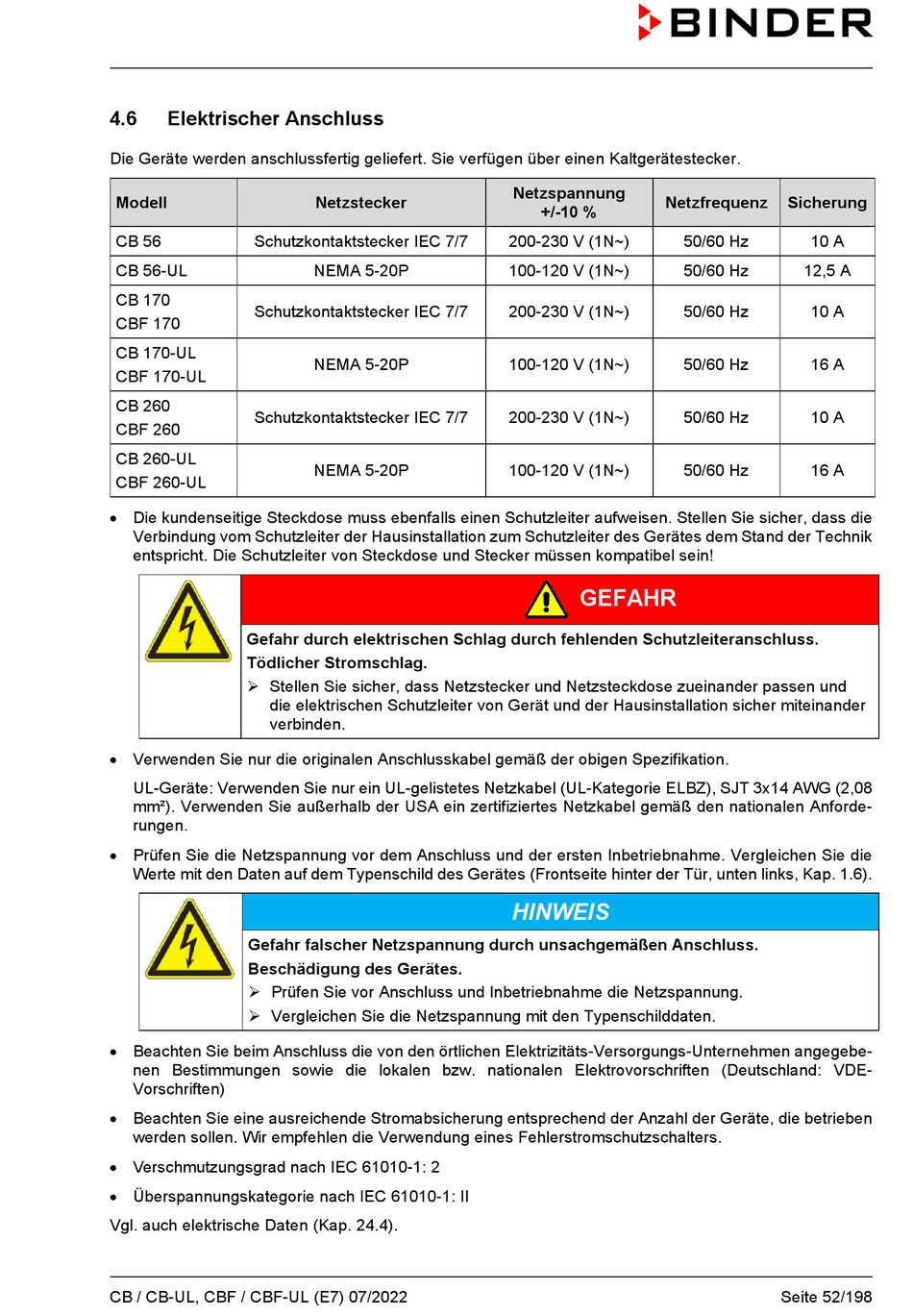

Elektrischer Anschluss
Die Geräte werden anschlussfertig geliefert. Sie verfügen über einen Kaltgerätestecker.
Modell
CB 56
Schutzkontaktstecker IEC 7/7
CB 56-UL
CB 170
Schutzkontaktstecker IEC 7/7
CBF 170
CB 170-UL
CBF 170-UL
CB 260
Schutzkontaktstecker IEC 7/7
CBF 260
CB 260-UL
CBF 260-UL
• Die kundenseitige Steckdose muss ebenfalls einen Schutzleiter aufweisen. Stellen Sie sicher, dass die
Verbindung vom Schutzleiter der Hausinstallation zum Schutzleiter des Gerätes dem Stand der Technik
entspricht. Die Schutzleiter von Steckdose und Stecker müssen kompatibel sein!
Gefahr durch elektrischen Schlag durch fehlenden Schutzleiteranschluss.
Tödlicher Stromschlag.
Stellen Sie sicher, dass Netzstecker und Netzsteckdose zueinander passen und
die elektrischen Schutzleiter von Gerät und der Hausinstallation sicher miteinander
verbinden.
• Verwenden Sie nur die originalen Anschlusskabel gemäß der obigen Spezifikation.
UL-Geräte: Verwenden Sie nur ein UL-gelistetes Netzkabel (UL-Kategorie ELBZ), SJT 3x14 AWG (2,08
mm²). Verwenden Sie außerhalb der USA ein zertifiziertes Netzkabel gemäß den nationalen Anforde-
rungen.
• Prüfen Sie die Netzspannung vor dem Anschluss und der ersten Inbetriebnahme. Vergleichen Sie die
Werte mit den Daten auf dem Typenschild des Gerätes (Frontseite hinter der Tür, unten links, Kap. 1.6).
Gefahr falscher Netzspannung durch unsachgemäßen Anschluss.
Beschädigung des Gerätes.
Prüfen Sie vor Anschluss und Inbetriebnahme die Netzspannung.
Vergleichen Sie die Netzspannung mit den Typenschilddaten.
• Beachten Sie beim Anschluss die von den örtlichen Elektrizitäts-Versorgungs-Unternehmen angegebe-
nen Bestimmungen sowie die lokalen bzw. nationalen Elektrovorschriften (Deutschland: VDE-
Vorschriften)
• Beachten Sie eine ausreichende Stromabsicherung entsprechend der Anzahl der Geräte, die betrieben
werden sollen. Wir empfehlen die Verwendung eines Fehlerstromschutzschalters.
• Verschmutzungsgrad nach IEC 61010-1: 2
• Überspannungskategorie nach IEC 61010-1: II
Vgl. auch elektrische Daten (Kap. 24.4).
CB / CB-UL, CBF / CBF-UL (E7) 07/2022
Netzstecker
NEMA 5-20P
NEMA 5-20P
NEMA 5-20P
Netzspannung
Netzfrequenz
+/-10 %
200-230 V (1N~)
100-120 V (1N~)
200-230 V (1N~)
100-120 V (1N~)
200-230 V (1N~)
100-120 V (1N~)
GEFAHR
HINWEIS
Sicherung
50/60 Hz
10 A
50/60 Hz
12,5 A
50/60 Hz
10 A
50/60 Hz
16 A
50/60 Hz
10 A
50/60 Hz
16 A
Seite 52/198
