Die Innenraumsteckdose kann im Geräteregler über Steuerkontakt (Kap. 7.3, 9.7.3, 10.6.5) spannungslos
geschaltet werden.
Durch Abschalten des Gerätes am Hauptschalter wird die Innenraumsteckdose ebenfalls spannungslos.
Pin 2 (L)
Pin 3 (PE)

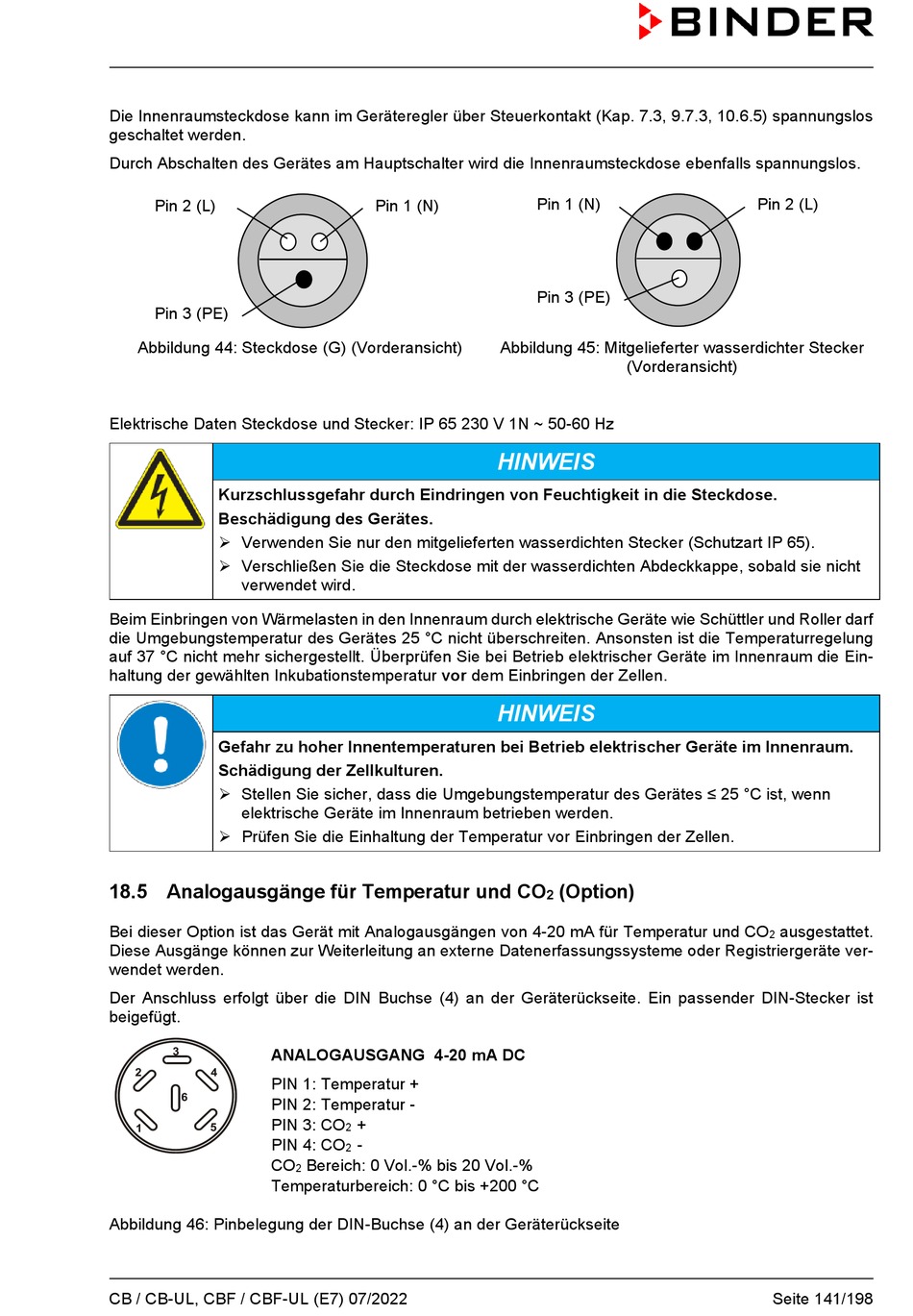

Abbildung 44: Steckdose (G) (Vorderansicht)
Elektrische Daten Steckdose und Stecker: IP 65 230 V 1N ~ 50-60 Hz
Kurzschlussgefahr durch Eindringen von Feuchtigkeit in die Steckdose.
Beschädigung des Gerätes.
Verwenden Sie nur den mitgelieferten wasserdichten Stecker (Schutzart IP 65).
Verschließen Sie die Steckdose mit der wasserdichten Abdeckkappe, sobald sie nicht
verwendet wird.
Beim Einbringen von Wärmelasten in den Innenraum durch elektrische Geräte wie Schüttler und Roller darf
die Umgebungstemperatur des Gerätes 25 °C nicht überschreiten. Ansonsten ist die Temperaturregelung
auf 37 °C nicht mehr sichergestellt. Überprüfen Sie bei Betrieb elektrischer Geräte im Innenraum die Ein-
haltung der gewählten Inkubationstemperatur vor dem Einbringen der Zellen.
Gefahr zu hoher Innentemperaturen bei Betrieb elektrischer Geräte im Innenraum.
Schädigung der Zellkulturen.
Stellen Sie sicher, dass die Umgebungstemperatur des Gerätes ≤ 25 °C ist, wenn
elektrische Geräte im Innenraum betrieben werden.
Prüfen Sie die Einhaltung der Temperatur vor Einbringen der Zellen.
18.5 Analogausgänge für Temperatur und CO
Bei dieser Option ist das Gerät mit Analogausgängen von 4-20 mA für Temperatur und CO
Diese Ausgänge können zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte ver-
wendet werden.
Der Anschluss erfolgt über die DIN Buchse (4) an der Geräterückseite. Ein passender DIN-Stecker ist
beigefügt.
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur +
PIN 2: Temperatur -
PIN 3: CO
PIN 4: CO
CO
Temperaturbereich: 0 °C bis +200 °C
Abbildung 46: Pinbelegung der DIN-Buchse (4) an der Geräterückseite
CB / CB-UL, CBF / CBF-UL (E7) 07/2022
Pin 1 (N)
+
2
-
2
Bereich: 0 Vol.-% bis 20 Vol.-%
2
Pin 1 (N)
Pin 3 (PE)
Abbildung 45: Mitgelieferter wasserdichter Stecker
(Vorderansicht)
HINWEIS
HINWEIS
(Option)
2
Pin 2 (L)
ausgestattet.
2
Seite 141/198
