4.5.4.1 Lieferumfang
Das optionale Kanister-Set enthält alle notwendigen Anschlussteile:
• Art. Nr. 8009-1128 Set mit Kanister, Magnethalterung und Anschlüssen
Das Kanister-Set beinhaltet:
• Höhenverstellbare Magnethalterung, bestehend aus Halterung (Art. Nr. 8022-0009) und Kanisterauf-
nahme (Art. Nr. 4021-0724)
• Kanister 10 l (Art. Nr. 6011-0192)
• Schlauchkupplung mit Aqua-Stopp (Art. Nr. 6002-0637)
• Winkelkupplungsstecker mit Aqua-Stopp (Art. Nr. 6002-0638)
• 12 Gas-Feinfilter (Sterilfilter) (Art. Nr. 6014-0012)
• 10 m Silikonschlauch (DN 3mm) (Art. Nr. 6008-0267) zur Pumpe bzw. über T-Stück zu weiterem Gerät
• 50 cm Silikonschlauch d10 x 2 (Art. Nr. 6008-0268)
• Reduzierverbinder (Schlauchverbinder 4/9 mm) (Art. Nr. 6009-0308)
• 4 Draht Nachspannschellen (Art. Nr. 6009-0281) (2 x Reserve)
• 3 T-Schlauchverbinder 4mm (Art. Nr. 6009-0318)
• Beiblatt (Art. Nr. 7001-0385)
4.5.4.2 Installation und Anschluss des Frischwasserkanisters (Option VE-Kanister-Set)
Im optionalen VE-Kanister-Set sind alle benötigten Anschlussteile enthalten.
Zunächst muss der Silikonschlauch DN 3mm (24) mit dem Gerät verbunden und durch die Pumpe geführt
werden.
(13)
(12c)
①
③

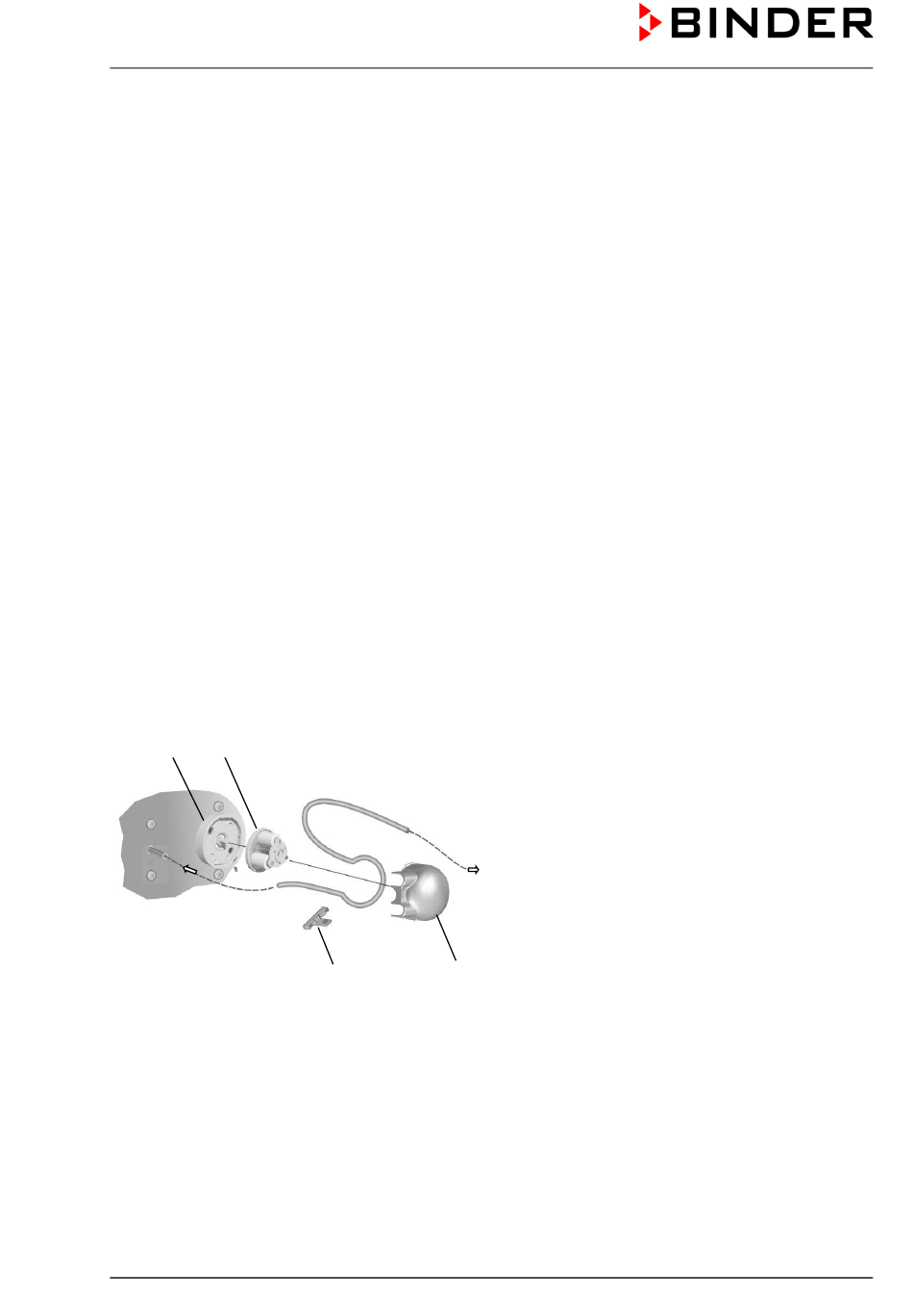

Abbildung 23: Installation der Wasserversorgung an der Pumpe
Gehen Sie in der folgenden Reihenfolge vor:
• Drehen Sie den Pumpenkopf (12) bis zum Anschlag gegen den Uhrzeigersinn und ziehen Sie ihn von
der Pumpenkopf-Aufnahme (13) ab.
• Ziehen Sie die Lasche des Schlauchhalters (12b) bis zum „Klick" hoch und nehmen Sie sie ab. Nehmen
Sie den Rotor (12c) aus der Pumpenkopf-Abdeckung (12a) heraus. ①
• Legen Sie den Silikonschlauch um den Rotor. Legen Sie den Rotor mit dem Schlauch in die Pumpen-
kopf-Abdeckung ein. Halten Sie dabei den Schlauch straff und klemmen Sie ihn nicht ein.②
CB / CB-UL, CBF / CBF-UL (E7) 07/2022
②
(12b)
(12a)
(12)
Pumpenkopf
(12a)
Pumpenkopf-Abdeckung
(12b)
Schlauchhalter
(12c)
Rotor
(13)
Pumpenkopf-Aufnahme
(24)
Silikonschlauch DN 3mm zum Kanister
Seite 49/198
