(8)
Zugentlastung für Kaltgerätestecker
(9)
Schnellverschluss-Kupplung für N
(10)
Schnellverschluss-Kupplung für CO
(11)
Schnellverschluss-Kupplung für O
bis 95 Vol.-% O
)
2
2.4

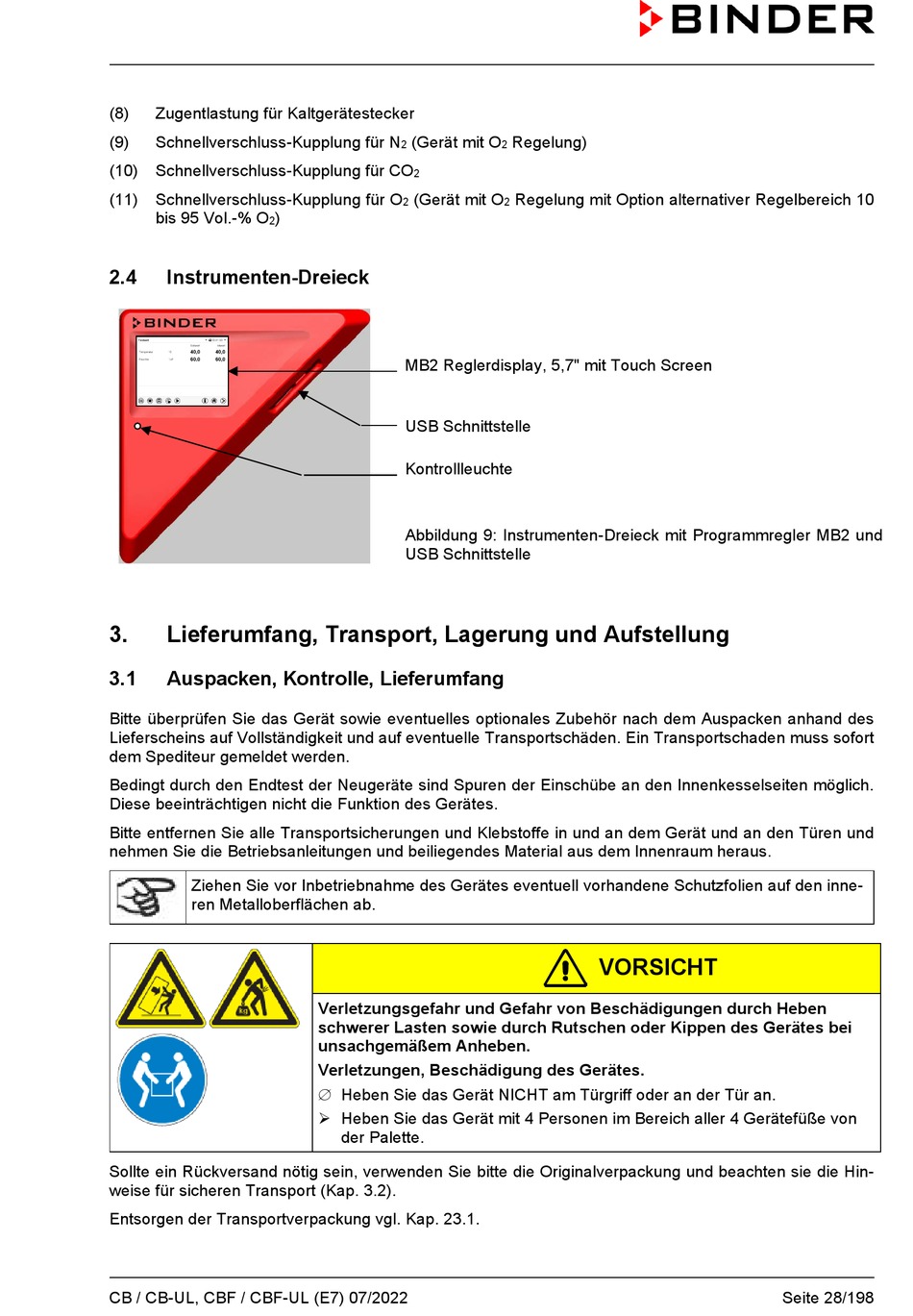

Instrumenten-Dreieck
3.
Lieferumfang, Transport, Lagerung und Aufstellung
3.1
Auspacken, Kontrolle, Lieferumfang
Bitte überprüfen Sie das Gerät sowie eventuelles optionales Zubehör nach dem Auspacken anhand des
Lieferscheins auf Vollständigkeit und auf eventuelle Transportschäden. Ein Transportschaden muss sofort
dem Spediteur gemeldet werden.
Bedingt durch den Endtest der Neugeräte sind Spuren der Einschübe an den Innenkesselseiten möglich.
Diese beeinträchtigen nicht die Funktion des Gerätes.
Bitte entfernen Sie alle Transportsicherungen und Klebstoffe in und an dem Gerät und an den Türen und
nehmen Sie die Betriebsanleitungen und beiliegendes Material aus dem Innenraum heraus.
Ziehen Sie vor Inbetriebnahme des Gerätes eventuell vorhandene Schutzfolien auf den inne-
ren Metalloberflächen ab.
Sollte ein Rückversand nötig sein, verwenden Sie bitte die Originalverpackung und beachten sie die Hin-
weise für sicheren Transport (Kap. 3.2).
Entsorgen der Transportverpackung vgl. Kap. 23.1.
CB / CB-UL, CBF / CBF-UL (E7) 07/2022
(Gerät mit O
2
2
(Gerät mit O
2
MB2 Reglerdisplay, 5,7" mit Touch Screen
USB Schnittstelle
Kontrollleuchte
Abbildung 9: Instrumenten-Dreieck mit Programmregler MB2 und
USB Schnittstelle
Verletzungsgefahr und Gefahr von Beschädigungen durch Heben
schwerer Lasten sowie durch Rutschen oder Kippen des Gerätes bei
unsachgemäßem Anheben.
Verletzungen, Beschädigung des Gerätes.
∅ Heben Sie das Gerät NICHT am Türgriff oder an der Tür an.
Heben Sie das Gerät mit 4 Personen im Bereich aller 4 Gerätefüße von
der Palette.
Regelung)
2
Regelung mit Option alternativer Regelbereich 10
2
VORSICHT
Seite 28/198
