18.6 Stromdurchführung für Kleinspannung (Option)
Die Stromdurchführung (B) (8-polig) für Kleinspannung mit LEMO-Buchse (abdeckbar) und LEMO-Stecker
ist geeignet, zwei Elektrogeräte innerhalb und außerhalb des CO
ist verwendbar z.B. für Geräte, deren Überwachungs- und Steuersystem außerhalb des CO
verbleibt, während die mechanische Komponente wie Roll- und Schüttelsysteme sich im Inneren des Ge-
rätes befinden.
(B)

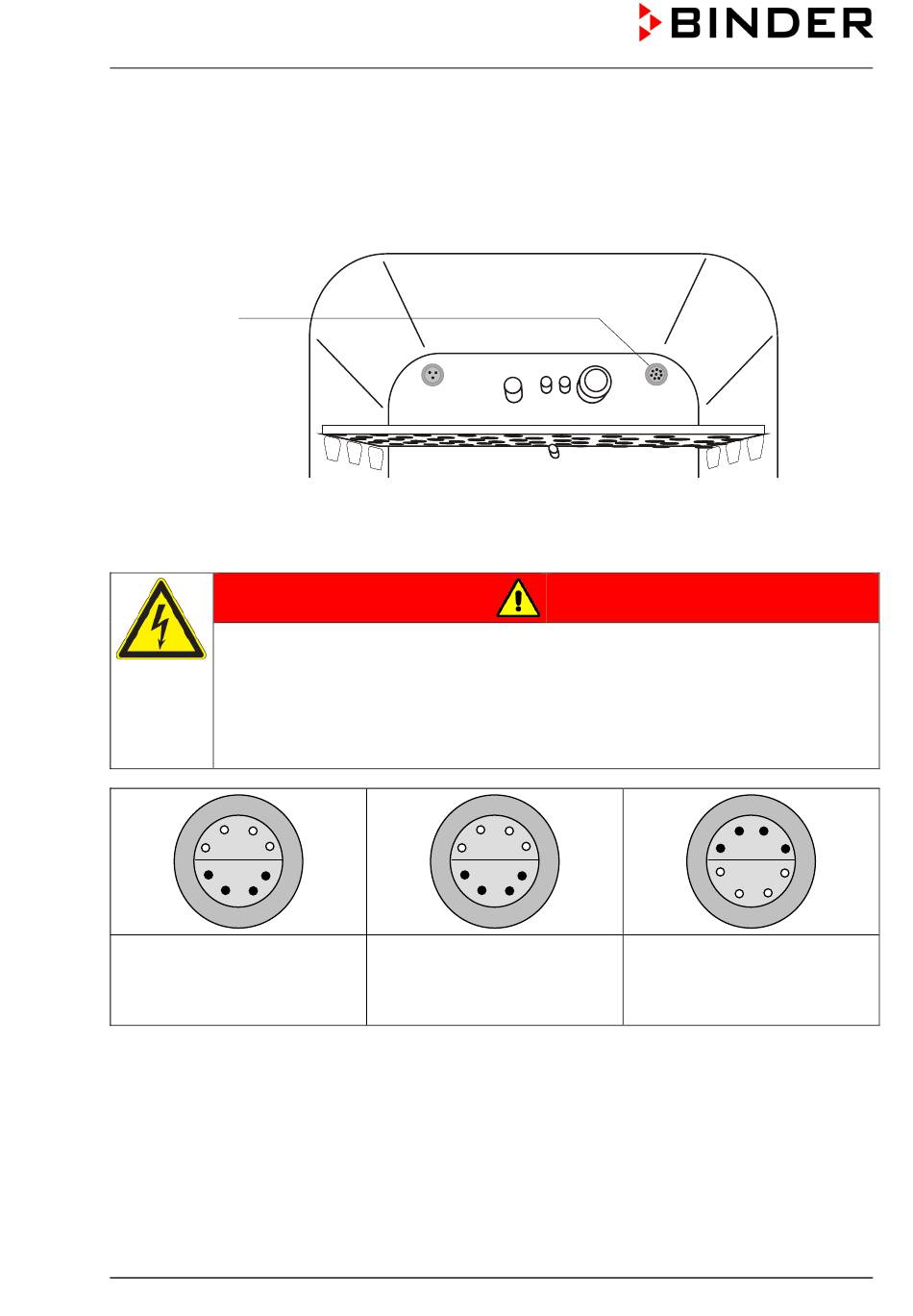

Abbildung 47: Position der Stromdurchführung für Kleinspannung
Die Höchstbelastung von 24 V AC/DC 2 A darf nicht überschritten werden.
Gefahr durch elektrischen Schlag bei zu hoher Schaltlast.
Tödlicher Stromschlag. Beschädigung der Kontakte und der Anschlussbuchse.
∅ Stellen Sie sicher, dass die maximale Belastung 24 V AC/DC 2 A NICHT überschritten
wird.
∅ Schließen Sie Geräte mit Nennstrom > 2 A NICHT an.
∅ Schließen Sie Geräte mit Nennspannung > 24 V DC NICHT an.
3
2
1
4
5
8
6
7
Geräterückseite:
Äußere Lemo-Buchse (2) an der
Rückseite des Geräts
Abbildung 48: Pinbelegung (Vorderansicht) der Lemo-Buchsen und Stecker
Beim Einbringen von Wärmelasten in den Innenraum durch elektrische Geräte wie Schüttler und Roller darf
die Umgebungstemperatur des Gerätes 25 °C nicht überschreiten. Ansonsten ist die Temperaturregelung
auf 37 °C nicht mehr sichergestellt. Überprüfen Sie bei Betrieb elektrischer Geräte im Innenraum die Ein-
haltung der gewählten Inkubationstemperatur vor dem Einbringen der Zellen.
CB / CB-UL, CBF / CBF-UL (E7) 07/2022
3
2
1
4
5
8
6
7
Innenraum:
Lemo-Buchse (B) an der oberen
rechten Ecke der Rückwand des
Innenraums
-Inkubators elektrisch zu verbinden. Sie
2
GEFAHR
Mitgelieferter Lemo-Stecker:
im Innen- und Außenbereich
-Inkubators
2
3
2
1
4
8
5
6
7
Seite 142/198
