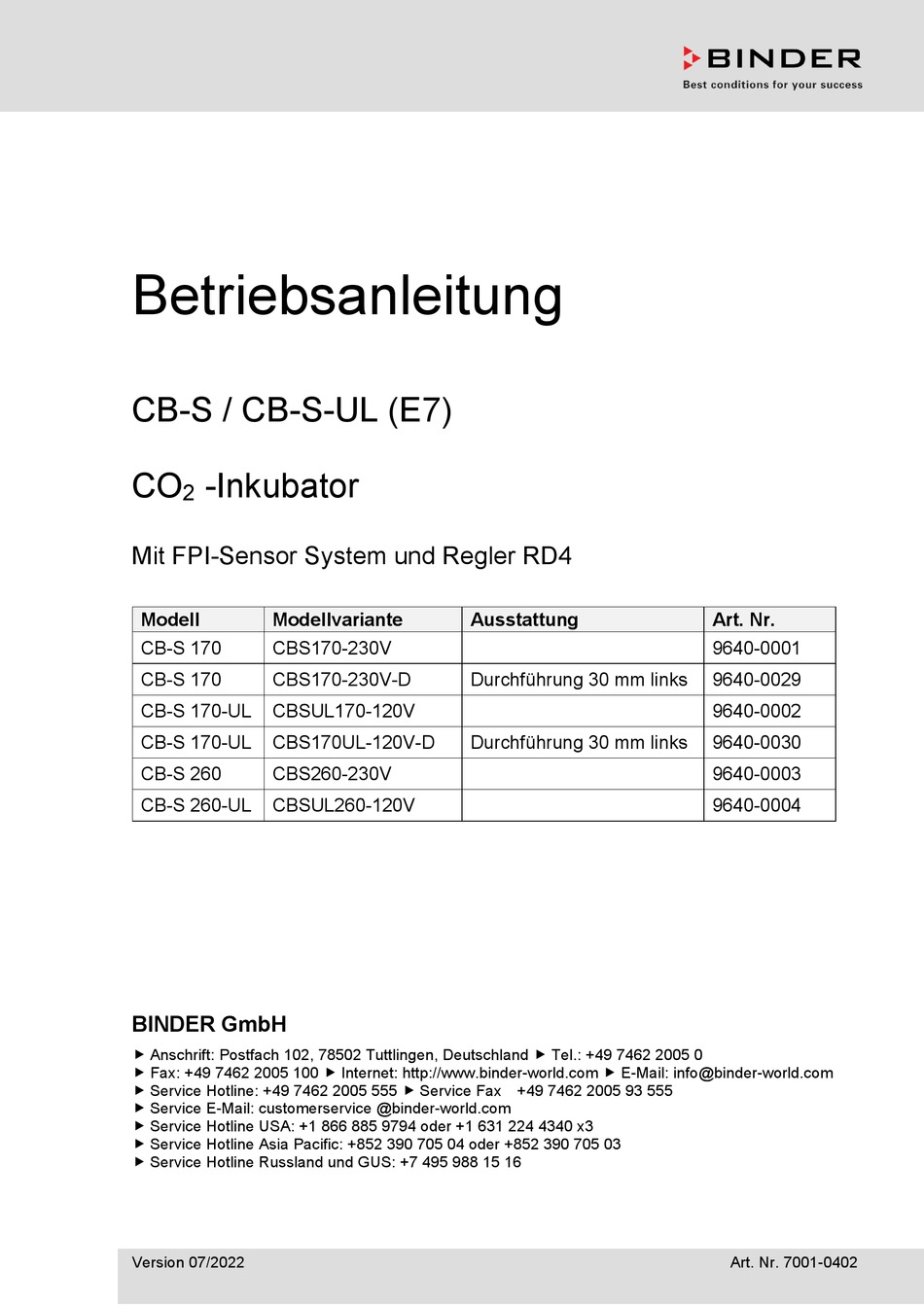

Betriebsanleitung
CB-S / CB-S-UL (E7)
CO
-Inkubator
2
Mit FPI-Sensor System und Regler RD4
Modell
Modellvariante
CB-S 170
CBS170-230V
CB-S 170
CBS170-230V-D
CB-S 170-UL
CBSUL170-120V
CB-S 170-UL
CBS170UL-120V-D
CB-S 260
CBS260-230V
CB-S 260-UL
CBSUL260-120V
BINDER GmbH
Anschrift: Postfach 102, 78502 Tuttlingen, Deutschland Tel.: +49 7462 2005 0
Fax: +49 7462 2005 100 Internet: http://www.binder-world.com E-Mail: info@binder-world.com
Service Hotline: +49 7462 2005 555 Service Fax +49 7462 2005 93 555
Service E-Mail: customerservice @binder-world.com
Service Hotline USA: +1 866 885 9794 oder +1 631 224 4340 x3
Service Hotline Asia Pacific: +852 390 705 04 oder +852 390 705 03
Service Hotline Russland und GUS: +7 495 988 15 16
Version 07/2022
Ausstattung
Durchführung 30 mm links
Durchführung 30 mm links
Art. Nr.
9640-0001
9640-0029
9640-0002
9640-0030
9640-0003
9640-0004
Art. Nr. 7001-0402
