7.10.4 ANTRIEBSKETTE DES HINTEREN SIEBTRANSPORTERS

Die Antriebskette des hinteren Siebtransporters spanne folgenderma0en an:
- löse Mutter (1 Abb. 37),
- ziehe Mutter (4) des Spannwerks (5) an,
- ziehe Mutter (1) an.

7.10.5 ANTRIEBSKETTE DES BREITTEILIGEN TRANSPORTERS

Die Antriebskette des breitteiligen Transporters spanne wie folgt an:
- löse die Muttern, entferne die Schrauben (6 Abb. 3 8 B) und öffne die
Abdeckung (5),
- löse Mutter (2) am unteren Spannrad,
- ziehe Mutter (4) des Spannwerks (3) am unteren Spannrad bis zur Anspannung
der Kette oder bis die obere Kette sich der unteren Kette auf Entfernung nicht
kleiner als 1 cm nähert,
- ziehe Mutter (2) am unteren Spannrad an,
- wenn die Kette, die angespannt werden soll, bereits angespannt ist, dann
beende die Spannoperation, wenn nicht dann gehe ähnlich wie mit dem oberen
Spannrad vor bis die Kette angespannt wird,
- schließe die Haube der Abdeckung (5), lege die Schrauben (6) an und ziehe die
Muttern zu.

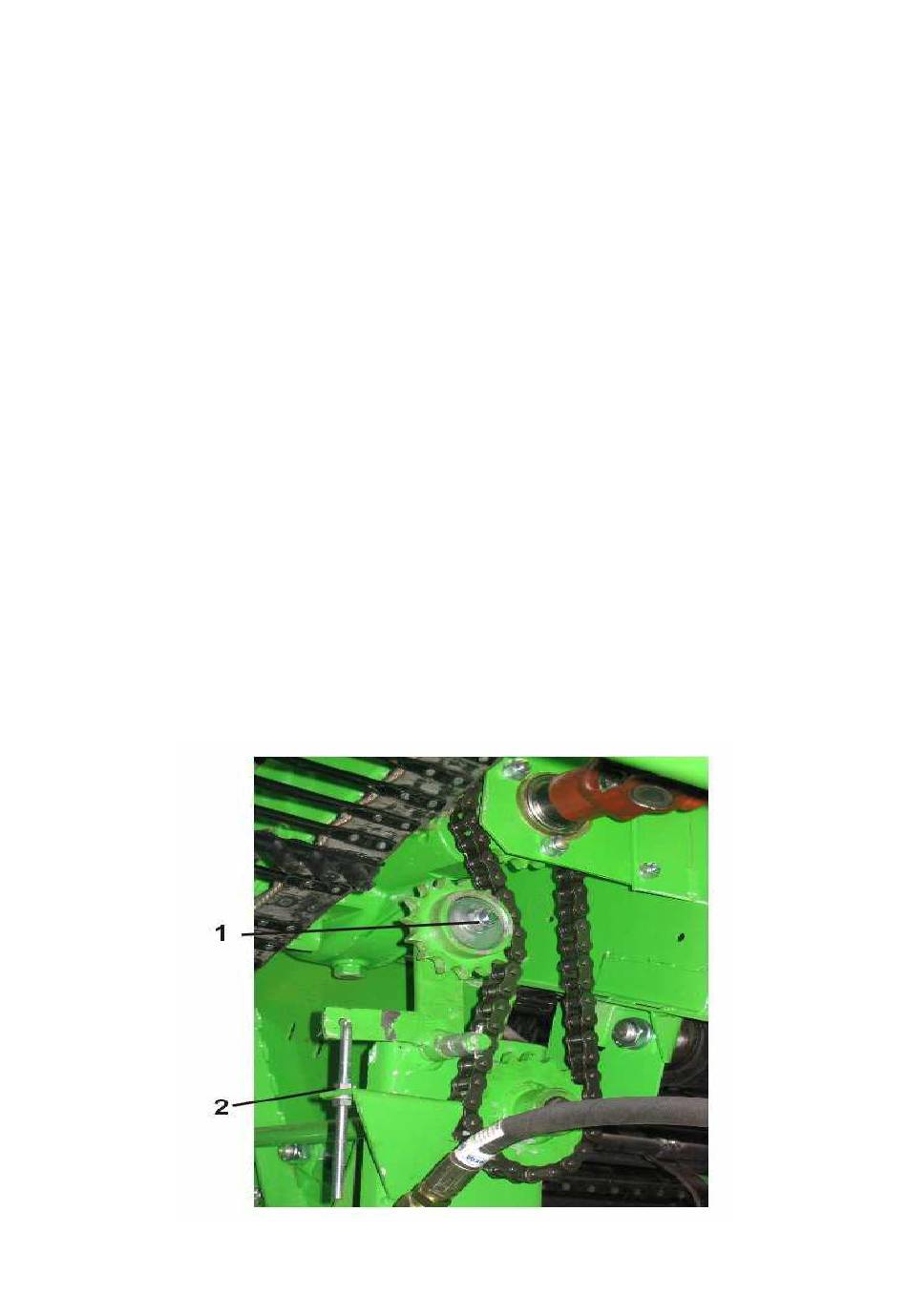

Abb. 41. Spannen der Kette des indirekten Fingerabstreiferantriebs.
1- Kettenrad (Spannwerk), 2- Mutter.
- 92 -
