7.6 WECHSEL DER ANTRIEBSRÄDER DES ABSIEBERS
Verschlissene oder beschädigte Antriebsradscheidendes Absiebers wechseln Sie wie
folgt:
-
öffne den Absieber durch Herausziehen des Verbindu ngsstabes und löse ihn von
den Antriebsrädern,
-
löse die Mutter (6 Abb. 33), die Schraube (5) und schiebe das komplette Rad weg
von der Wand,
-
löse die Befestigungsschrauben, welche die Scheibe n mit den Naben
verbinden, nehme die verbrauchte Scheibe ab,
-
lege neue Scheibe ein, befestige an der Nabe,
-
verschiebe das komplette Rad auf den vorherigen Platz und befestige an der Welle
durch Anziehen der Mutter (5),
-
den Absieber einsetzen und verschließen.
Es empfiehlt sich die Scheiben an beiden Rädern gleichzeitig zu wechseln.

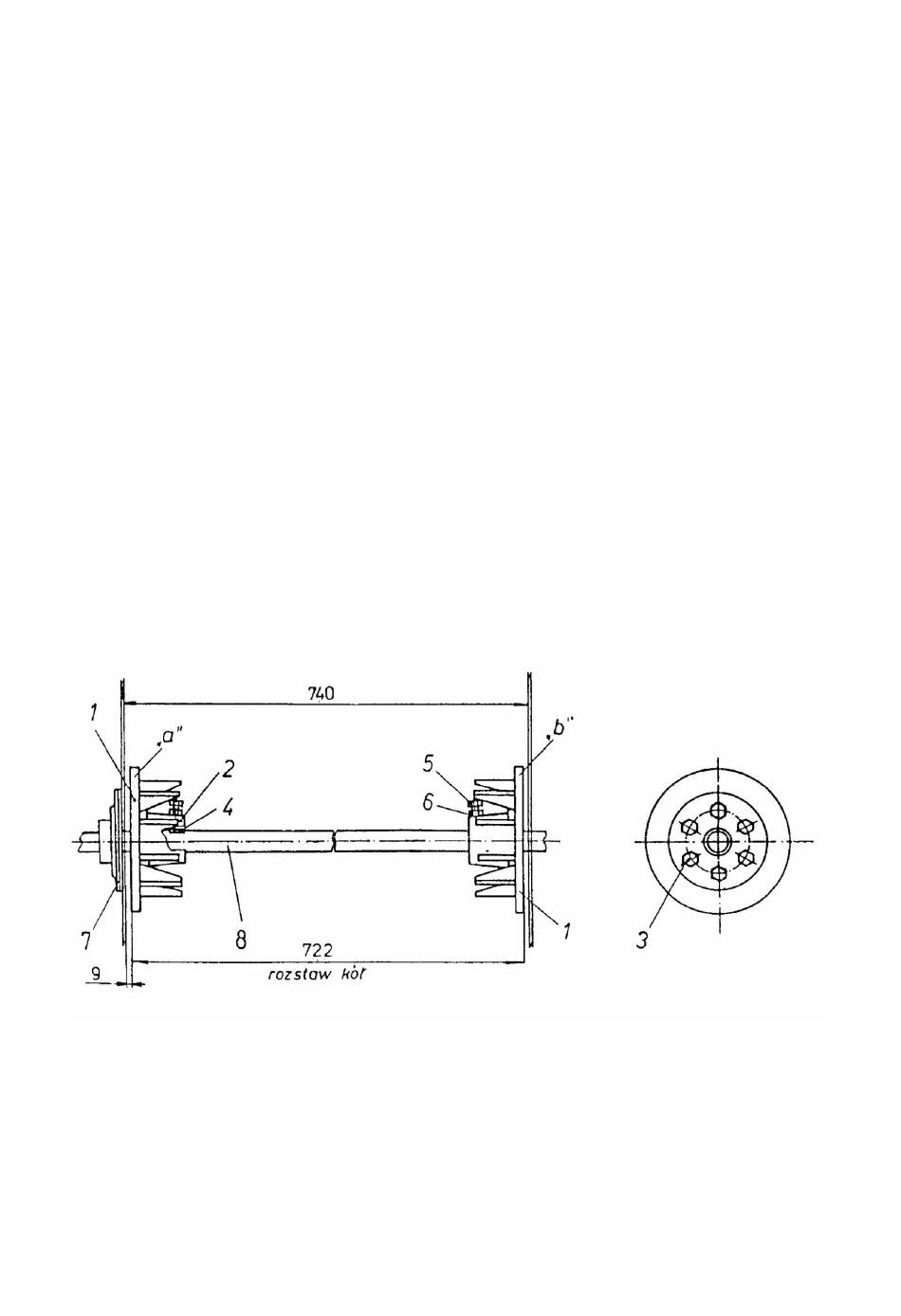

Abb. 33. Wechsel und Einstellung der Antriebsräder .
1- Antriebsrad, 2- Nabe, 3- Schraube, 4- Nut, 5- Anpressschraube, 6-
Mutter, 7-Lager, 8-Antriebswelle des Absiebers.
