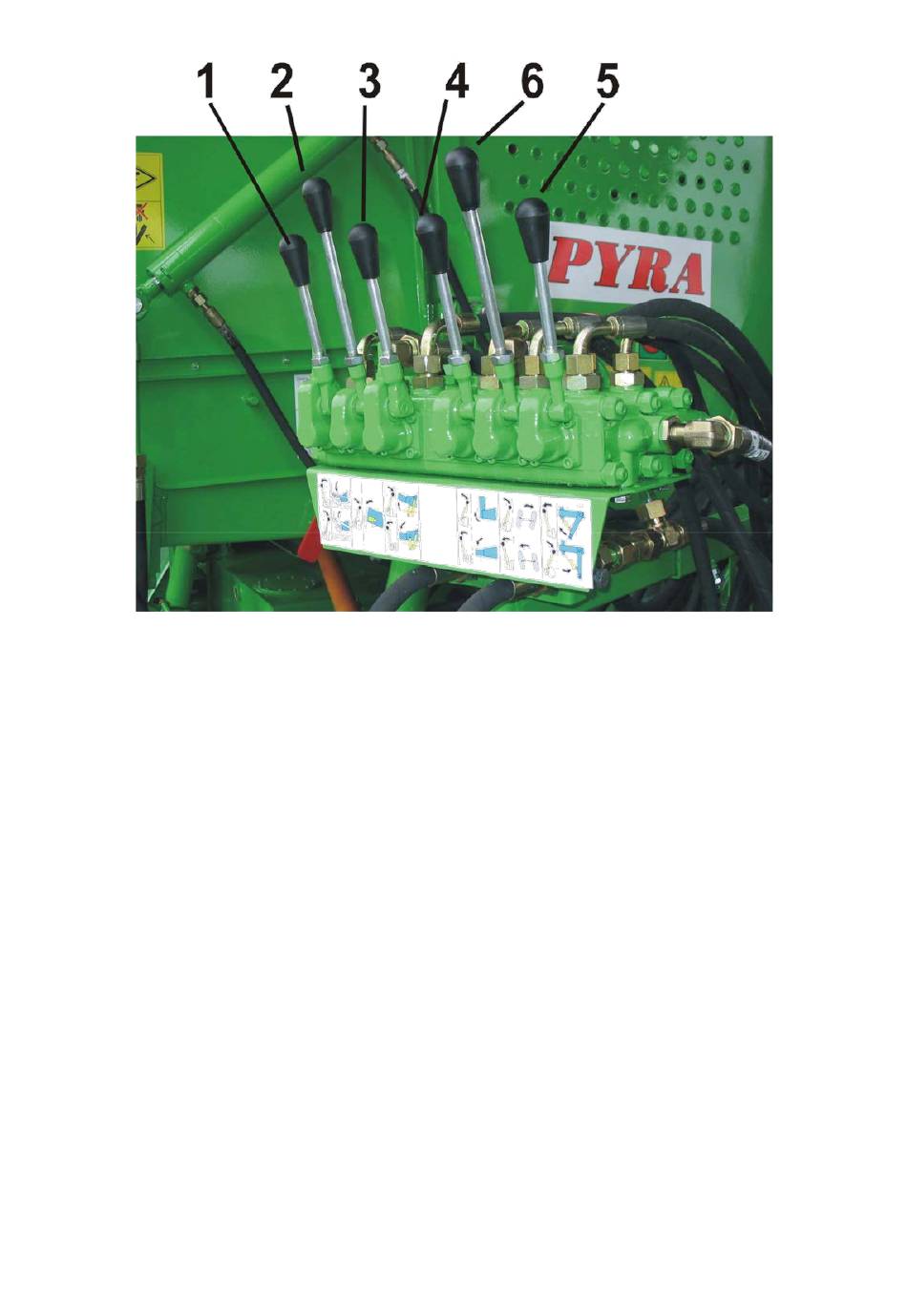

Abb 10. Verteiler RBS
1 – Senken und Heben der Untergrabenden Sektionen, 2 – Hebel des Einzugsmechanismus, 3
- Bunker Senken und Heben, 4 – Zusammenlegen und Auslegen des Auslegers, 5 –
Deichselsteuerung, 6 – Fahrgestellsteuerung.
4.16. ELEKTRISCHE ANLAGE MIT SIGNALISIERUNG
Die elektrische Anlage (14 Abb. 11) dient zur Beleuchtung der Vollerntemaschine während
Transports auf öffentlichen Straßen im Einklang mit der Straßen Verkehrsordnung. Die Anlage
wird vom Schlepper gespeist. Sie besteht aus tragbaren Beleuchtungsanlagen – montiert in
Halterungen an der Vollerntemaschine hinten, links und rechts, aus zwei weißlicht
Positionsleuchten, welche vorne montiert sind, aus drei einadrigen Verbindungsleitungen mit
Längen 3.3 m und 7,5 m, aus Verbindungsleitungen der Positionslampen, aus den
Reflexlichtern – weiß, gelb und rot , aus dem Schallsignall (Hupe), und aus der Fassung der
Kennzeichen.
Das Schallsignall ist montiert in der Halterung des rechten Vorderlichtsы, das Betätigungsseil
befindet sich über dem Sortiertisch, das Signal kann durch das Bedienungspersonal des
Sortiertisches eingeschaltet werden. Die Signalanlage wird eingeschaltet nach dem
Einschalten der Schlepperumrissbeleuchtung.
Skizze der elektrischen Anlage zeigt Abb. 11, die Verteilung der Beleuchtung auf der
Vollerntemaschine ist In Abb. 12 gezeigt.
- 36 -
