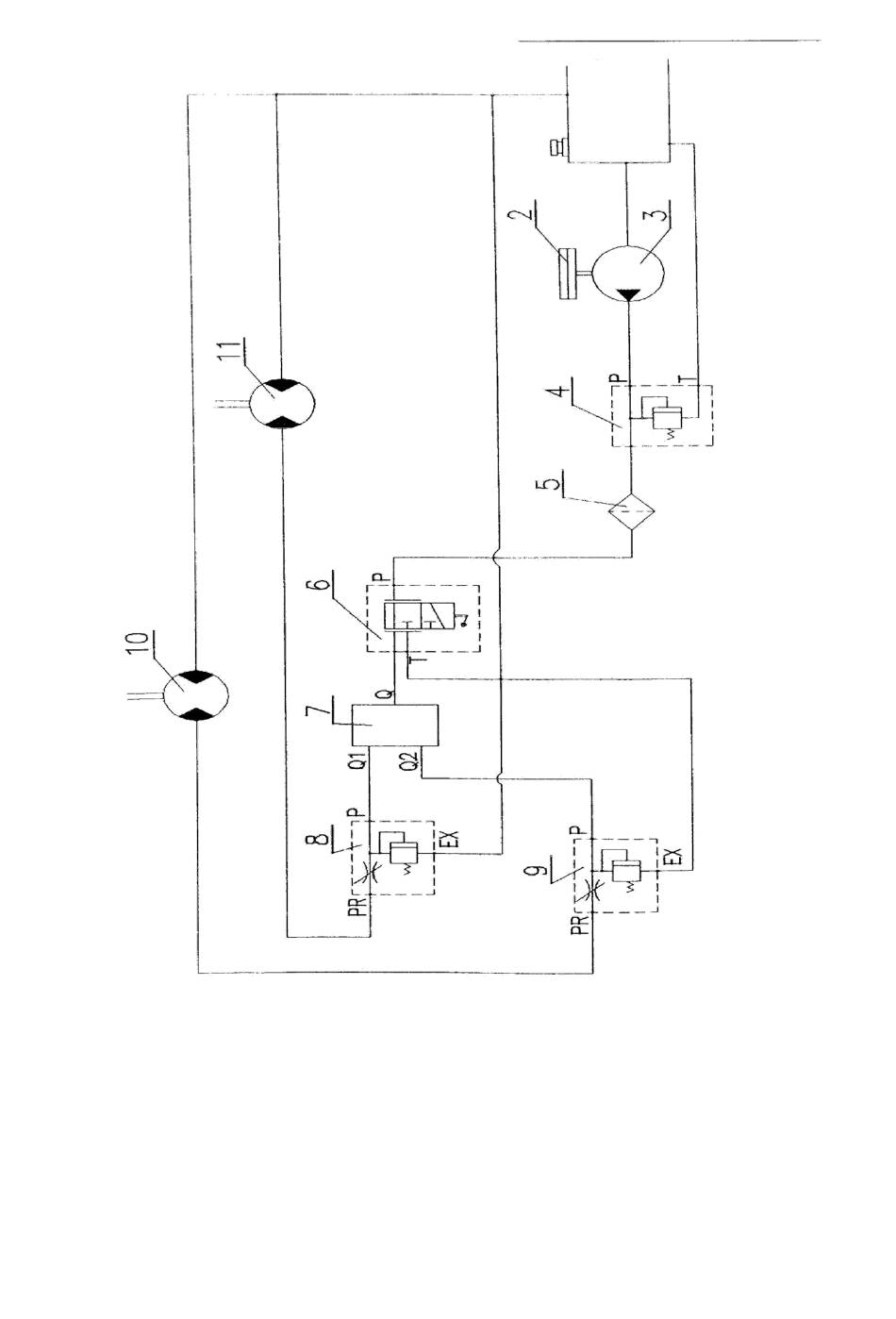

Abb. 8.2 Schema des hydraulischen Systems der Pumpe
1 – Ölbehälter 2 – Druckmultiplikator 3 – Pumpe 4 – Überlaufventil
(Überdruckventil)
5 – Hochdruckölfilter 6 – Umschaltventil 7 – Strom teiler 8,9 – Drehzahlregler
10 – hydraulischer Servomotor der Fließbänder desVerunreinigungsabscheiders
11 – Servomotor des Sortiertischtransporters
P – Pumpenleitung T – Abflussleitung PR – einstellbarer Strom EX – Reststrom
Q – Gesamtstrom Q1,Q2 – Teilströme
