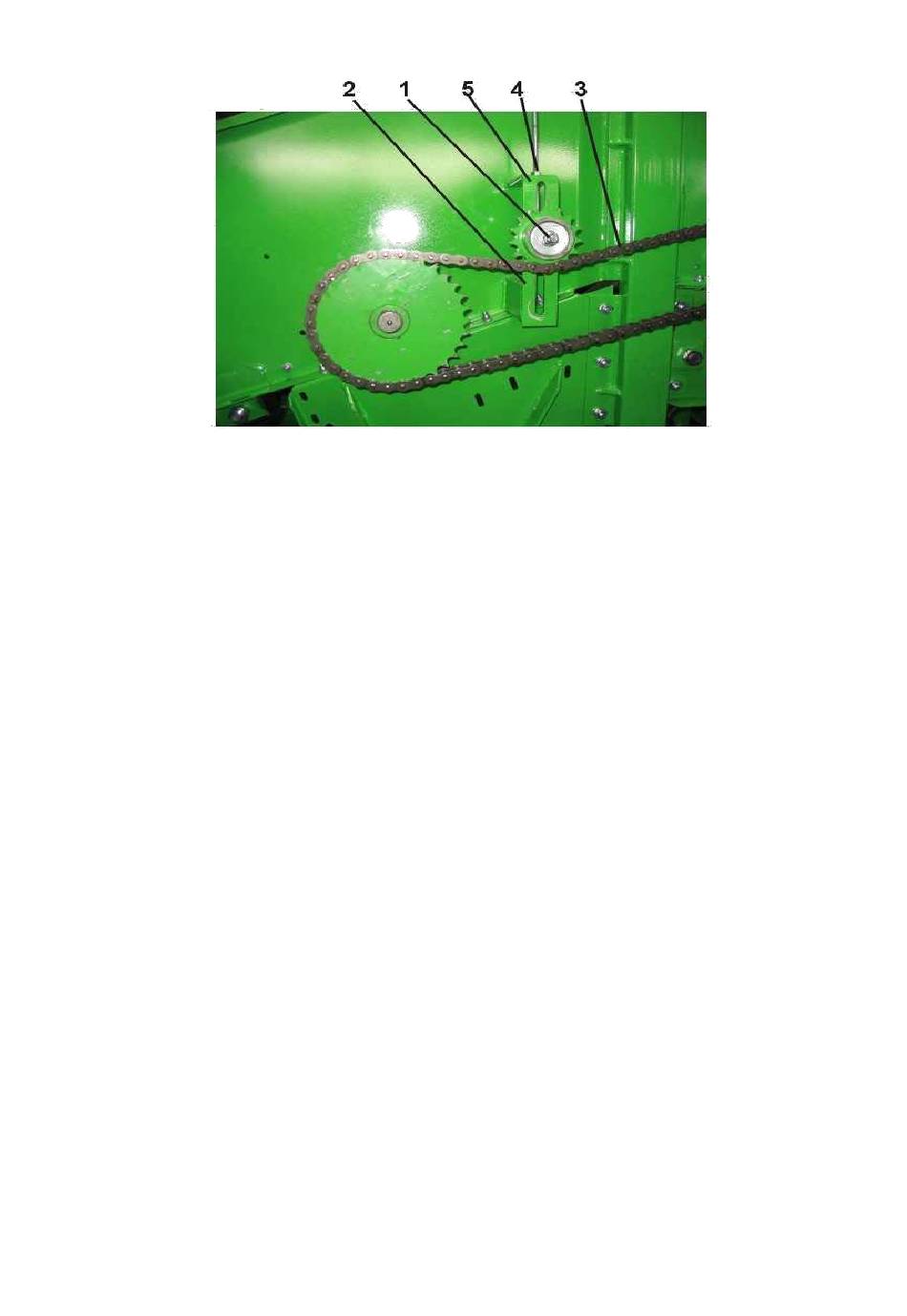

Abb. 37. Einstellung der Kettenspannung am hinteren
1- Mutter, 2- Spannwerk, 3- Kette, 4- Mutter, 5- Spannwerk.
7.10.1 ANTRIEBSKETTE DES FUßBODENTRANSPORTERS
Die Antriebskette des Fußbodentransporters spanne durch Verschiebung des
Antriebsansatzstücks mit dem hydraulischen Servomot or an. Entferne die Getriebeabdeckung,
löse die Muttern (1 Abb. 38A), w elche die hydraulischen Leitungen (2) befestigen und die
Muttern (3), welche das Ansatzstück (4) am Auslegerrahmen befestigen, verschiebe das
Ansatzstü ck mittels der Spannschraube
(5).
Nach Bearbeitung von ungefähr 1 ha prüfe die Spannung der Antriebsketten.
7.10.2. ANTRIEBSKETTE DES SORTIERTISCHES, DER OBEREN
SORTIERWELLEN UND DES LADETRANSPORTERS
Die Antriebskette des Sortiertisches spanne wie folgt an:
-
löse die Schrauben (1 Abb. 39 A, B),
-
entferne die Abdeckung (2),
-
löse die Muttern (4), welche das Ansatzstück (6) b efestigen,
-
verschiebe das Ansatzstück (6) um die Kette (7) an zuspannen. Dazu ziehe die Mutter
und die Spannschraube (10) an,
-
ziehe die Muttern (4) an,
-
löse die Muttern (8), wende das Spannwerk (9, 11), ziehe die Muttern (8),
-
montiere die Abdeckung (2),
-
ziehe die Schrauben (1) an.
Siebtransporterantrieb
- 88 -
