rücke die Scheibenmesser (4) auf den neuen Abstand „C";
-
ziehe die Schrauben (8) zu;
Um die Scheibenmesser auf Abstand 584 mm zu verstellen müssen auch die
Einzugsrollen
(7
Unterlegscheiben (5) entfernt werden.
Werden die Messer auf Abmessung 584 mm verstellt so muss die mittlere Schar aus dem
Zubehör der Vollerntemaschine montiert werden, die Seitenscharen verschiebe auseinander
und befestige an den äußeren Grifföffnungen.

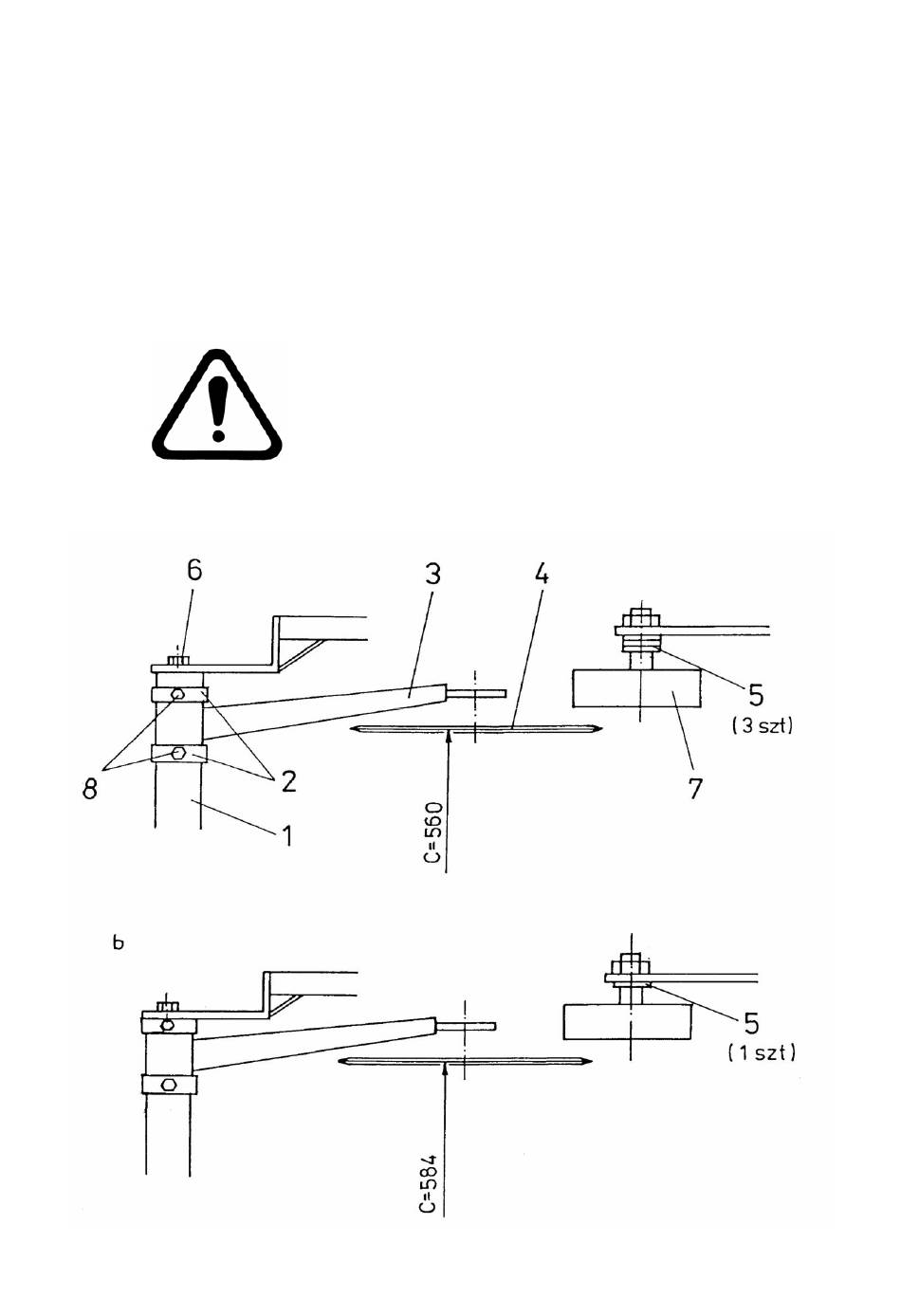

Abb. 19. Einstellung des Scheibenmesserstands.
1- Verbindungsstück, 2-Stellbüchse, 3- Messerarm, 4 - Scheibenmesser,
5- Unterlegstellscheiben, 6- Schraube, 7- Rolle, 8- Schraube.
Abb.
19b)
verschoben
werden.
Dazu
ACHTUNG -
die Vertiefung und
Messerabstand stelle bei
ausgeschaltetem (WOM) Antrieb,
stillgelegtem Motor und
herausgenommenem Zündschlüssel
ein.
müssen
je
zwei
