Abb. 46. Einstellen der Noppenbandspannung des Quertransporters.
7.16 EINSTELLEN DER NOPPENBANDSPANNUNG DES
FINGERABSTREIFERS
Die Spannung des Fingerabstreiferbandes ist richtig eingestellt, wenn die Lichtweite des
Abstands zwischen dem Fingerabstreiferband und der Behausung (Blick auf Bandoberseite)
nicht weniger als 5 mm beträgt. Spanne das Band wie folgt an:
-
löse Schrauben (6 Abb. 23) beidseitig,
-
drehe ab die Muttern (9) der Spannschrauben,
-
nach dem Anspannen des Bandes ziehe Schrauben (6) an.
7.17 EINSTELLEN DER TISCHTRANSPORTERSPANNUNG
Die Spannung des Tischtransporters ist richtig wenn sein maximaler Durchhang im unteren
Abschnitt, gemessen in der Hälfte des Abstands zwischen den Stützrollen 5-10 mm beträgt.
Wenn der Transporter zu locker ist spanne ihn folgendermaßen an:
-
löse die Muttern (1 Abb. 47) an beiden Tischseiten an,
-
ziehe die Muttern (2) an beiden Tischseiten an, bis die richtige Spannung des
Transporters (3) erreicht wird,
-
ziehe die Muttern (1) an.

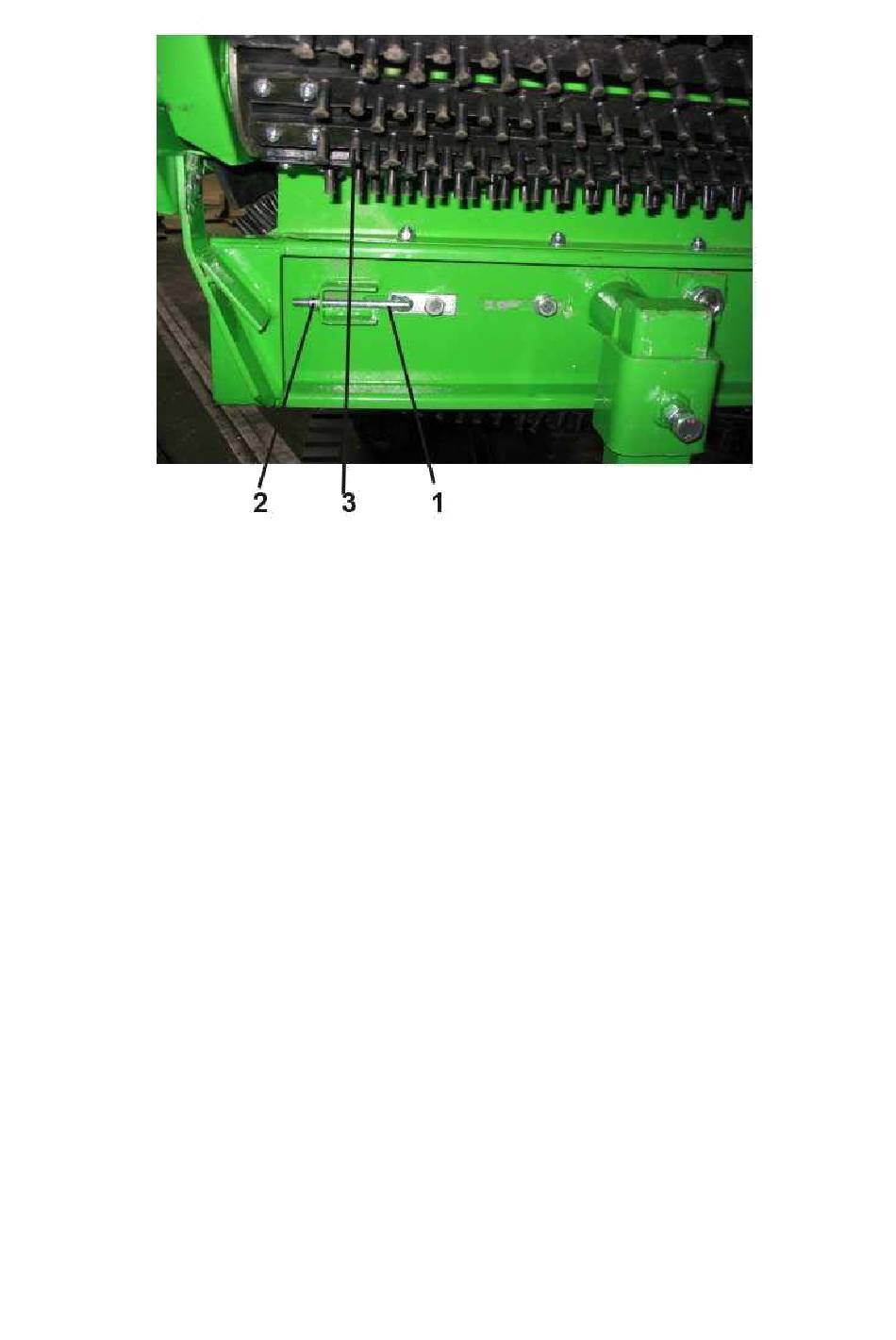

1- Schraube, 2- Mutter, 3- Fingerabstreifer
- 96 -
