Temperatur
Anschließen der Temperatursensoren an die hämodynamischen Pods
Sie können einen Einzel-Temperatursensor an die
folgenden Geräte anschließen:
– Hemo4 Pod
– Hemo2 Pod
– MPod – QuadHemo
So schließen Sie Temperaturkabel an den MPod
– QuadHemo an

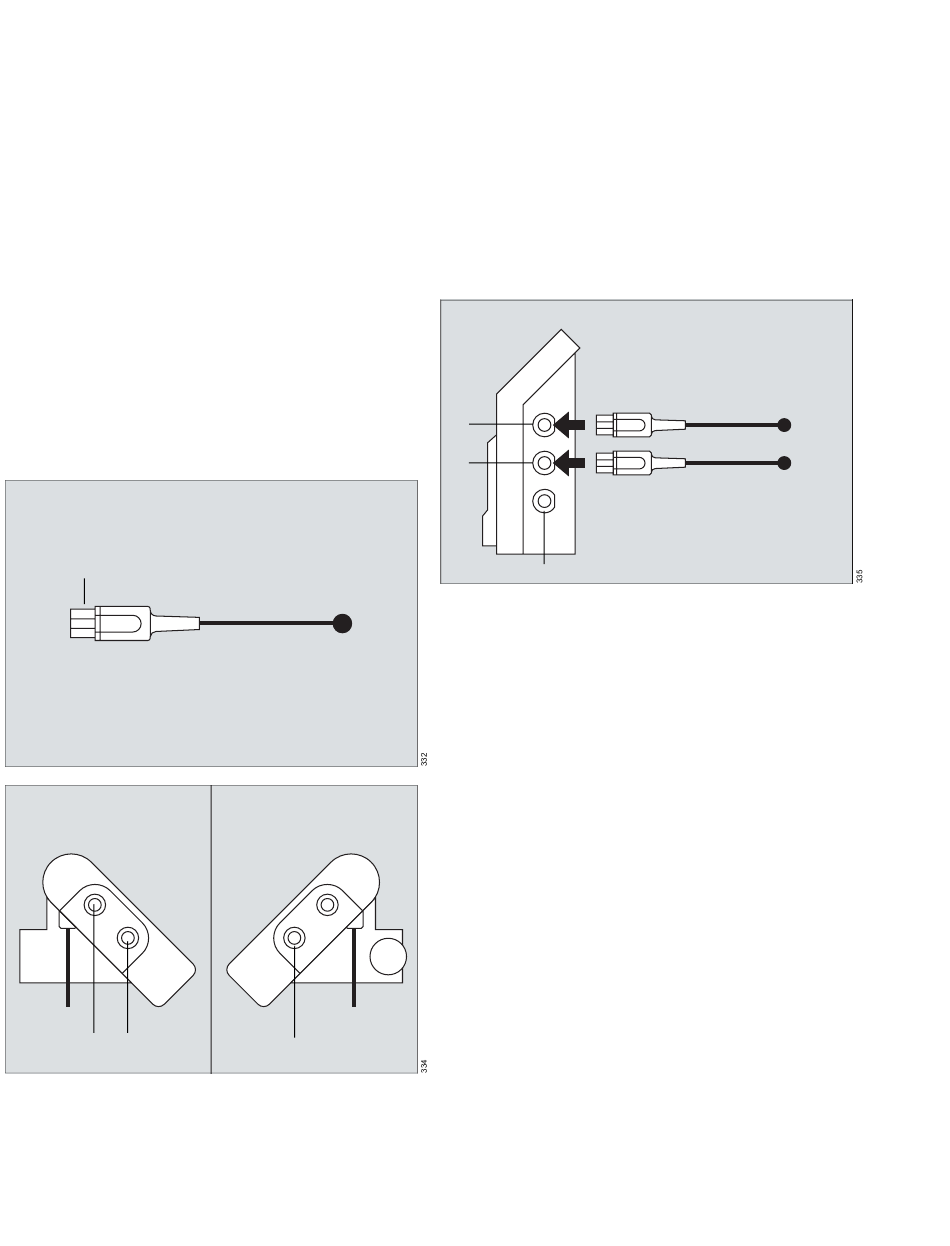

1 Schließen Sie den Temperatursensorstecker
(A) an den Temp B-Anschluss (C) oder an
den Temp A-Anschluss (D) des MPod – Quad-
Hemo an.
A
D C
2 Schließen Sie das Verbindungskabel an
den Monitoranschluss (B) des MPod – Quad-
Hemo und an den grauen Hämo-Anschluss
am M540 an.
246 Gebrauchsanweisung Infinity Acute Care System – Überwachungsanwendungen SW VG2
So schließen Sie Temperaturkabel an den
Hemo2 Pod und den Hemo4 Pod an.
1 Schließen Sie die Temperatursensorstecker
H
G
2 Schließen Sie das Verbindungskabel an den
B
(E) an den Temp A-Anschluss (H) und/oder den
Temp B-Anschluss (G) des Hemo4 Pod oder
Hemo2 Pod an.
E
E
F
Monitoranschluss (F) des Hemo2 Pod/Hemo4
Pod und an den grauen Hämo-Anschluss am
M540 an (siehe Seite 245).
