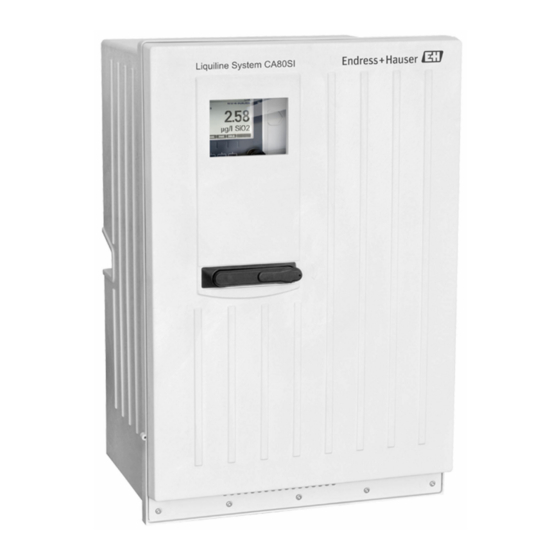

Endress+Hauser Liquiline System CA80SI Kurzanleitung

Endress+Hauser Liquiline System CA80SI Kurzanleitung

Colorimetrischer analysator für kieselsäure
Vorschau ausblenden Andere Handbücher für Liquiline System CA80SI:

Werbung

KA01281C/07/DE/01.18
71405720
2018-11-21
Products
Kurzanleitung

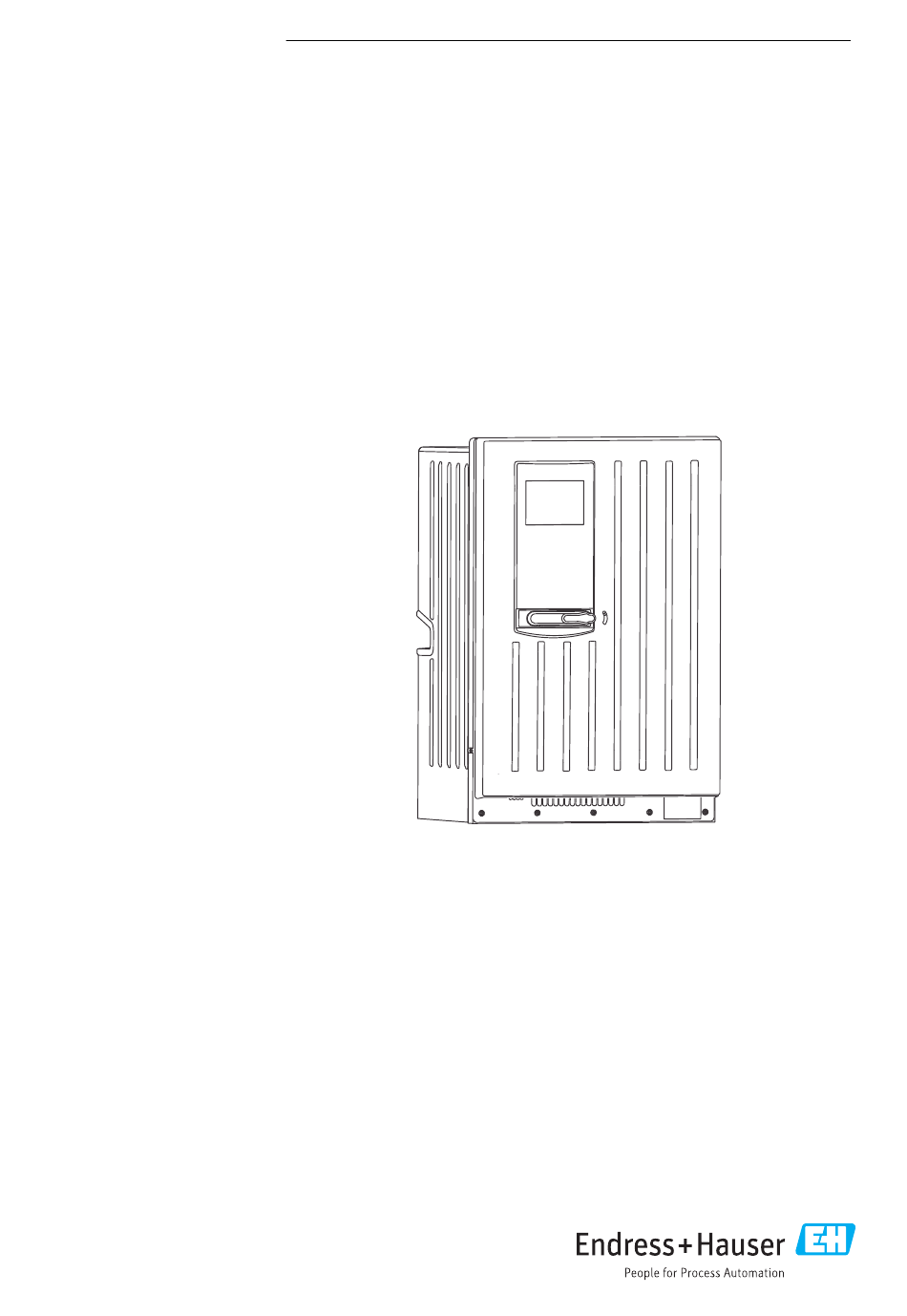

Liquiline System CA80SI
Colorimetrischer Analysator für Kieselsäure
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80SI

  • Seite 1 Colorimetrischer Analysator für Kieselsäure Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline System CA80SI Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80SI Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .
  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline System CA80SI Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 5: Symbole Am Gerät

    Liquiline System CA80SI Hinweise zum Dokument Symbole am Gerät Symbol Bedeutung Verweis auf Dokumentation zum Gerät Vorsicht gefährliche Spannung Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80 – Gerätebeschreibung –...
  • Seite 6: Grundlegende Sicherheitshinweise

    Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80SI ist ein nasschemischer Analysator zu quasikontinuierlichen Bestim- mung der Kieselsäurekonzentration in ultrareinem Wasser und Kesselspeisewasser. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...
  • Seite 7: Betriebssicherheit

    Liquiline System CA80SI Grundlegende Sicherheitshinweise Betriebssicherheit Vor der Inbetriebnahme der Gesamtmessstelle: Alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen.
  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Liquiline System CA80SI Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren.
  • Seite 9: Produkt Identifizieren

    Liquiline System CA80SI Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Produktseite www.endress.com/ca80si Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren Internetseite des Produkts aufrufen. Oberhalb der Seite den Link Online-Tools wählen.
  • Seite 10: Zertifikate Und Zulassungen

    Montage Liquiline System CA80SI Zubehör (abhängig von der Anzahl der Kanäle): 1-Kanal 2-Kanal 4-Kanal 6-Kanal Filter und 1 Filter, 1 Druckbe- 2 Filter, 2 Druckbe- Panel mit 4 vormontier- Panel mit 6 vormontier- Druckbegrenzer grenzer mit Befesti- grenzer mit Befesti-...
  • Seite 11: Abmessungen

    Liquiline System CA80SI Montage 4.1.1 Abmessungen 463 (18.23) 530 (20.87) A0028820  1 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
  • Seite 12 Montage Liquiline System CA80SI 654 (25.74) A0028821  3 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
  • Seite 13 Liquiline System CA80SI Montage (1.61) (2.20) A0036334  4 CA80SI 1-/2-Kanal-Variante: Filter (links), Druckminderer (rechts), Abmessungen in mm (in) 40 (1.57) 50 (1.97) A0036665  5 Abmessungen Befestigungswinkel Filter Befestigung (2 x M5) 54 (2.13) 63,5 (2.5) A0036664  6...
  • Seite 14: Aufstellungsort

    Montage Liquiline System CA80SI 8 (0.31) 355 (13.98) 335 (13.19) (3.74) A0036389  7 CA80SI 4-/6-Kanal-Variante: Panel mit Druckminderern und Filtern, Abmessungen in mm (in) 8 (0.31) 255 (10.04) (2.91) (9.25) A0036390  8 CA80SI 4-/6-Kanal-Variante: Panel mit Probenumschaltung, Abmessungen in mm (in) 4.1.2...
  • Seite 15 Liquiline System CA80SI Montage 4.1.3 Montageabstände Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775  9 Notwendiger Montageabstand. Maßeinheit mm  10 Maximaler Öffnungswinkel (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  11 Abmessungen Halterung.
  • Seite 16: Analysator An Eine Wand Montieren

    Montage Liquiline System CA80SI Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhalte- rung fixieren.
  • Seite 17: Ausführung Mit Standgehäuse Montieren

    Liquiline System CA80SI Montage Den Analysator in die Wandhalterung einhängen. Die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube fixieren. Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert ist.
  • Seite 18: 2-Kanal-Variante: Druckbegrenzer Und Filter Montieren

    Montage Liquiline System CA80SI A0036785  15 Befestigung Sockel Den Sockel am Boden verschrauben. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen. Den Sockel mit den 6 mitgelieferten Schrauben am Analysator befestigen. 1-/2-Kanal-Variante: Druckbegrenzer und Filter montieren Abmessungen des Druckbegrenzers und des Filters →...
  • Seite 19 Liquiline System CA80SI Montage 1-/2-Kanal-Gerät: Installationsbereich für Druckbegrenzer und Filter L < 3 m L < 0,5 m (9.84 ) (1.64 ) A0036573  16 Zulässiger Installationsbereich, Maßeinheit m (ft) A0036671  17 Montage Befestigungswinkel Druckbegrenzer und Filter Druckbegrenzer Befestigungswinkel für Druckbegrenzer Schlauchstück (Polyurethane-Schlauch, Länge sollte sein <...
  • Seite 20: 6-Kanal-Variante: Panel Mit Druckbegrenzern Und Filtern Montieren

    Montage Liquiline System CA80SI A0036743 Korrekte Durchflussrichtung des Druckbegrenzers (auf Druckbegrenzer angezeigt durch Dreieck) Korrekte Durchflussrichtung des Filters (auf Filter angezeigt durch Pfeil) Schlauchstück (Polyurethane-Schlauch) auf die benötigte Länge (< 0,5 m (1.64 ft)) zurechtschneiden. Druckbegrenzer in Befestigungswinkel einbauen: Überwurfmutter abschrauben, Druck- begrenzer durch runde Aussparung führen, Überwurfmutter wieder aufschrauben.
  • Seite 21 Liquiline System CA80SI Montage 4-/6-Kanal-Gerät: Installationsbereich für Probenumschaltung und Panel mit Druckbegrenzern und Filtern L < 1m D + H < 3m (3.28 ) (9.84 ) A0036574  19 Zulässiger Installationsbereich, Installation links oder rechts des Analysators möglich, Maßeinheit m (ft)
  • Seite 22: 6-Kanal-Variante: Panel Mit Probenumschaltung Montieren

    Montage Liquiline System CA80SI D + H < 3m (9.84 ) A0036667  20 Zulässiger Installationsbereich, Maßeinheit m (ft) 4-/6-Kanal-Variante: Panel mit Probenumschaltung montieren Montagematerialien sind nicht im Lieferumfang enthalten. ‣ Montagematerialien kundenseitig stellen. Abmessungen des Panels →  11...
  • Seite 23: Aufstellungskontrolle

    Liquiline System CA80SI Elektrischer Anschluss A0036341  21 Panel mit Probenumschaltung Aufstellungskontrolle Nach der Montage alle Anschlüsse auf festen Sitz prüfen. Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
  • Seite 24: Analysator Anschließen

    Elektrischer Anschluss Liquiline System CA80SI Analysator anschließen HINWEIS Das Gerät hat keinen Netzschalter ‣ Sie müssen das Gerät in der Nähe (Entfernung < 3 m (10 ft)) einer leicht zugänglichen und abgesicherten Steckdose installieren, um das Trennen des Geräts vom Versorgungsnetz zu ermöglichen.
  • Seite 25: Schutzart Sicherstellen

    Liquiline System CA80SI Elektrischer Anschluss Kabelverschraubungen austauschen bei Bestellausprägungen G'- und NPT: Die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT-Kabelverschraubungen auszutauschen. Die Schlauchdurchführungen M32 sind davon nicht betroffen. Bei Schrankausführungen ergibt sich eine Kabellänge von ca. 4,3 m (14.1 ft) ab Gehäu- seboden.
  • Seite 26: Anschlusskontrolle

    Elektrischer Anschluss Liquiline System CA80SI Einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z. B.: • Abdeckungen weggelassen werden • Andere Netzteile als die mitglieferten verwendet werden • Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit 2 Nm angezogen sein) •...
  • Seite 27: Bedienungsmöglichkeiten

    Liquiline System CA80SI Bedienungsmöglichkeiten Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs Analyzer_CA80 09:11:05 01.03.2018 SP1: Silica g/l SiO2 MENU MODE DIAG HOLD MODE DIAG A0036371 A0036786-DE  22 Übersicht Bedienung  23 Display (Beispiel) Menüpfad und/oder Gerätebezeichnung Display (im Fehlerfall mit roter Hintergrundbe-...
  • Seite 28: Inbetriebnahme

    Inbetriebnahme Liquiline System CA80SI Inbetriebnahme Vorbereitungen Vor dem Anschließen des Gerätes an die Stromversorgung die flüssigkeitsführenden Lei- tungen anschließen und die Schläuche durch Sichtkontrolle überprüfen. Die verwendeten Reagenzien können gesundheitliche Beeinträchtigungen verursachen. Die entsprechenden Sicherheitsdatenblätter der Reagenzien beachten. VORSICHT Analysator im Betrieb und während Wartungstätigkeiten Verletzungs- und Infektionsgefahr durch Medium ‣...
  • Seite 29 Liquiline System CA80SI Inbetriebnahme 7.1.1 Verschlauchungsplan Den Verschlauchungsplan finden Sie auch • an der Innenseite der Tür des Analysators • in der Betriebsanleitung des Analysators (→  5) RN RK RB SP1 SP2 D Sample drain / Probenablauf / Reagent RB / Reagenz RB / Réactif RB Polyurethane, Écoulement de l' é...
  • Seite 30 Inbetriebnahme Liquiline System CA80SI RN RK RB SP5 SP6 Sample drain / Probenablauf / Reagent RB / Reagenz RB / Réactif RB Polyurethane, Écoulement de l' é chantillon / Reagent RK / Reagenz RK / Réactif RK Flow sensor / Durchflusssensor / Norprene, Débitmètre /...
  • Seite 31: Probeneingang-Schlauch "Spx" Anschließen

    Liquiline System CA80SI Inbetriebnahme 4-/6-Kanal-Variante ‣ Den Probenablauf-Schlauch "D" an den Ausgang des Panels mit der Probenumschaltung anbringen. 7.1.3 Probeneingang-Schlauch "SPx" anschließen A0036036 Probenablauf-Schlauch "D" und entweder Probeneingang-Schlauch SP1 und SP2 (1-/2-Kanal-Vari- ante) oder SPx (4-/6-Kanal-Variante) Ablauf-Schlauch "W" 4-/6-Kanal-Variante: Kabelanschluss Panel Anschlüsse Sensoren, Signalleitungen...
  • Seite 32: Ablauf-Schlauch "W" Anschließen

    Inbetriebnahme Liquiline System CA80SI Die Probeneingang-Schläuche SP1 und SP2 an die Probenkanäle anschließen und durch eine Schlauchdurchführung aus dem Gehäuse führen. Die Probeneingang-Schläuche SP1 und SP2 mit einer PG-Verschraubung mit dem pas- senden Klemmeinsatz fixieren. Die Probeneingang-Schläuche SP1 und SP2 an die Druckbegrenzer anschließen. Die Schlauchlänge zwischen Probeneingang-Schlauch und Druckbegrenzer so kurz wie mög-...
  • Seite 33: Bediensprache Einstellen

    Liquiline System CA80SI Inbetriebnahme Bediensprache einstellen Sprache einstellen ‣ Den Softkey MENU drücken. Im obersten Menüpunkt Ihre Sprache einstellen.  Die Bedienung erfolgt in der gewünschten Sprache. Messgerät konfigurieren 7.4.1 Basic Setup Analysator Grundlegende Einstellungen vornehmen Ins Menü Setup/Basic Setup Analysator wechseln.
  • Seite 34: Reagenzien Und Standard Anschließen

    Inbetriebnahme Liquiline System CA80SI 7.4.3 Reagenzien und Standard anschließen Reagenzien und Standard mit Flaschenkorb einsetzen. Reagenzienschläuche mit den entsprechenden Ventilen verbinden. Standard mit dem Einlass in der Schlauchpumpe verbinden. Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Flaschenauswahl wählen. Alle Flaschen auswählen, die Sie eingesetzt haben und mit OK bestätigen.
  • Seite 35 Liquiline System CA80SI Inbetriebnahme Bei Bedarf Kalibrierintervall anpassen unter Menü/Setup/Analysator/Kalibrierung/ Kalibrierintervall. Bei Bedarf die Abfolge der Probenkanäle anpassen unter Menü/Setup/Analysator/ Messung/Messintervall/Abfolge der Kanäle. Den Automatik-Modus starten: Den Softkey MODE drücken und Automatik Modus neustarten wählen.  Am Display erscheint Aktueller Modus- Automatisch.
  • Seite 36 *71405720* 71405720 www.addresses.endress.com...
