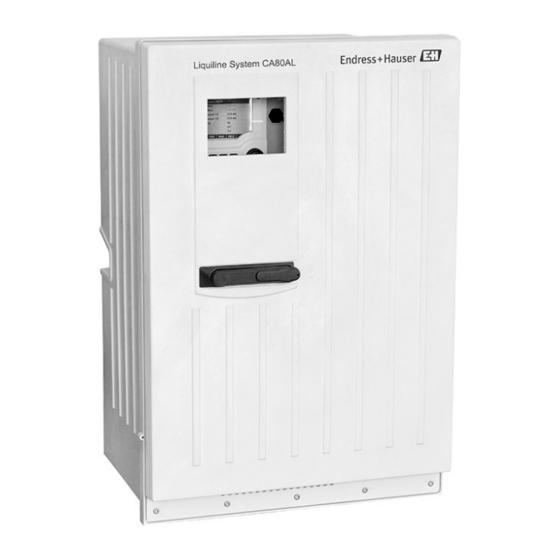

Endress+Hauser Liquiline System CA80AL Betriebsanleitung

Endress+Hauser Liquiline System CA80AL Betriebsanleitung

Colorimetrischer analysator für aluminium
Vorschau ausblenden Andere Handbücher für Liquiline System CA80AL:
Inhaltsverzeichnis

Werbung

BA01585C/07/DE/01.16
71312818
Gültig ab Version
01.06.03
Products

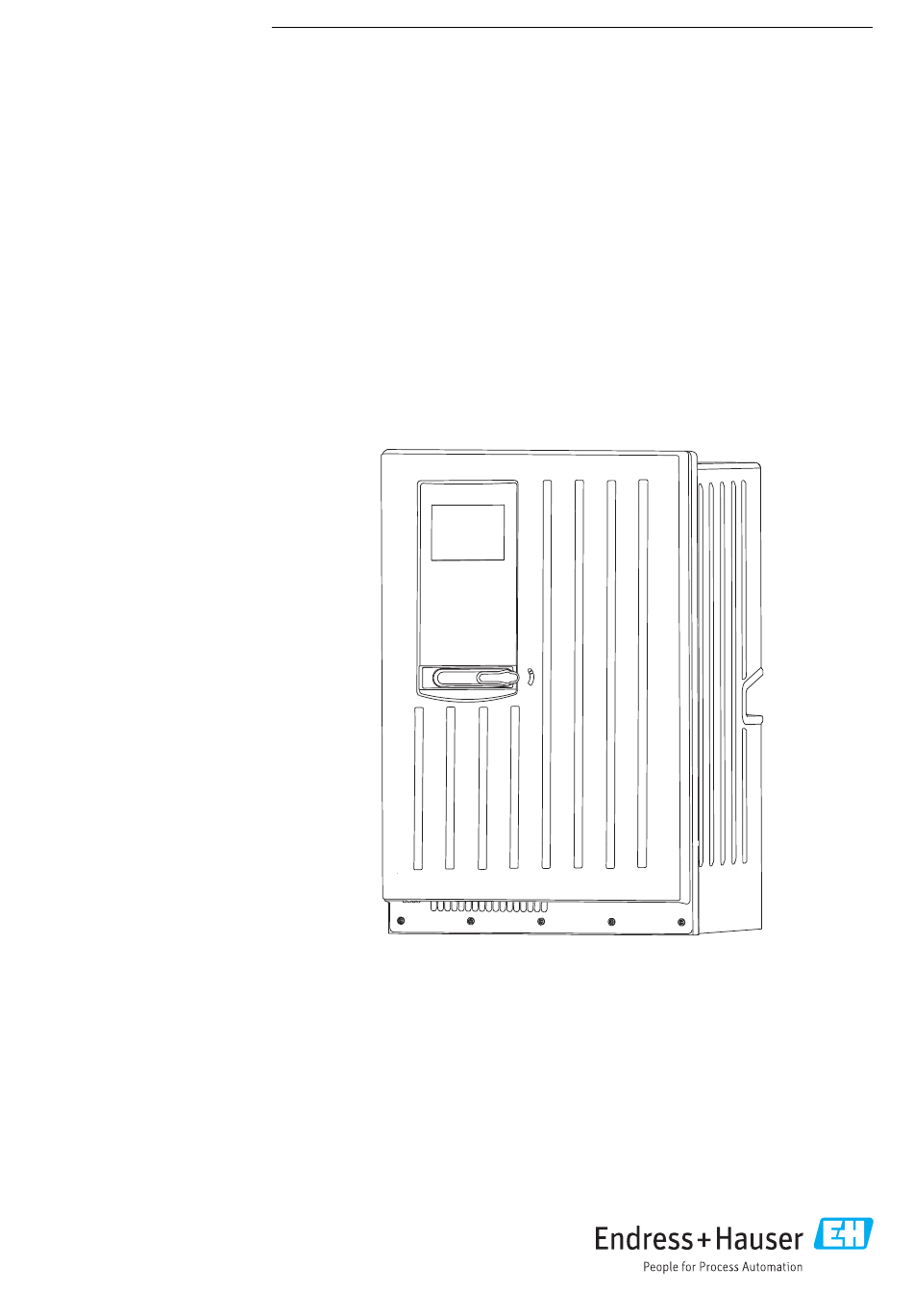

Betriebsanleitung
Liquiline System CA80AL
Colorimetrischer Analysator für Aluminium
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80AL

  • Seite 1 Products Solutions Services BA01585C/07/DE/01.16 71312818 Gültig ab Version 01.06.03 Betriebsanleitung Liquiline System CA80AL Colorimetrischer Analysator für Aluminium...
  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80AL Inhaltsverzeichnis Inhaltsverzeichnis Parametriermöglichkeiten ....43 Hinweise zum Dokument ... . 5 Warnhinweise ......5 Inbetriebnahme .
  • Seite 4 Inhaltsverzeichnis Liquiline System CA80AL Zubehör ......146 14.1 Probenvorbereitung ....146 14.2 Verbrauchsmaterial für CA80AL .
  • Seite 5: Hinweise Zum Dokument

    Liquiline System CA80AL Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.
  • Seite 6: Dokumentation

    Hinweise zum Dokument Liquiline System CA80AL Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline SystemCA80AL, KA01236C • Betriebsanleitung Memosens, BA01245C – Softwarebeschreibung für Memosens-Eingänge – Kalibrierung von Memosens-Sensoren – Sensorbezogene Diagnose und Störungsbehebung •...
  • Seite 7: Grundlegende Sicherheitshin

    Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80AL ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Aluminium-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: • Steuerung der Ausflockung von Phosphaten in Kläranlagen •...
  • Seite 8 Grundlegende Sicherheitshinweise Liquiline System CA80AL 4. Halten Sie die Tür außerhalb von Service- und Wartungsarbeiten geschlossen. VORSICHT Analysator im Betrieb und während Wartungstätigkeiten Verletzungs- und Infektionsgefahr durch Medium, Reagenzien oder Reiniger ‣ Bevor Schläuche gelöst werden, stellen Sie sicher, dass keine Aktion, wie z.B. Probe pumpen, läuft oder demnächst startet.
  • Seite 9: Produktsicherheit

    Liquiline System CA80AL Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und europäischen Normen sind berücksichtigt. An den Analysator angeschlossene Geräte müssen den jeweils dafür gültigen Sicherheits- standards entsprechen.
  • Seite 10: Gerätebeschreibung

    Photometer Controller Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80AL in der bestellten Konfiguration • Reagenzien, Reiniger und Standardlösungen (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme + Filtration •...
  • Seite 11 Liquiline System CA80AL Gerätebeschreibung Membranfiltration (Liquiline System CAT860) • Funktion: Probenahme + Filtration • Membranfilterkerze aus Keramik; Porengröße 0,1 μm • Kommunikation über Memosens-Protokoll, Steuerung über CA80 • Automatische Rückspülfunktion mit Reinigungslösung und mit Druckluft • Einfache Installation via Flexdip CYH112 (TI00430C) •...
  • Seite 12 Gerätebeschreibung Liquiline System CA80AL A0028789 A0028788  5 Messeinrichtung mit Liquiline System CAT820  6 Messeinrichtung mit Liquiline System CAT860 Pumpe Pumpe Liquiline System CA80 Ventil Probenvorlage Liquiline System CA80 Überlauf Probenvorlage Probe Probe Ventil Filter (Keramik) Druckluft Medium Liquiline System CAT860 Reinigungslösung...
  • Seite 13 Liquiline System CA80AL Gerätebeschreibung A0028787  8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator Ventil (optional) Probe zum zweiten Analysator Pumpe Filter (Keramik) Liquiline System CA80 Medium Probe Endress+Hauser...
  • Seite 14: Gerätearchitektur

    Gerätebeschreibung Liquiline System CA80AL Gerätearchitektur 3.3.1 Slot- und Portkodierung – – 12,5V 3,3V A0032321-DE  9 Slot- und Portkodierung der Hardware und Anzeige am Display Die Elektronikbestückung folgt einem modularen Konzept: • Es gibt mehrere Einsteckplätze für Elektronikmodule. Diese werden als "Slots" bezeichnet.
  • Seite 15 Liquiline System CA80AL Gerätebeschreibung 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...
  • Seite 16: Warenannahme Und Produktidenti

    Warenannahme und Produktidentifizierung Liquiline System CA80AL Warenannahme und Produktidentifizierung Warenannahme 1. Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. 2. Achten Sie auf unbeschädigten Inhalt.
  • Seite 17: Zertifikate Und Zulassungen

    Liquiline System CA80AL Warenannahme und Produktidentifizierung Bei Rückfragen wenden Sie sich an Ihren Lieferanten oder an Ihre Vertriebszentrale. Zertifikate und Zulassungen 4.4.1 -Zeichen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolg- reiche Prüfung des Produkts durch die Anbringung des -Zeichens.
  • Seite 18: Montage

    Montage Liquiline System CA80AL Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Instal- lation ‣ Transportieren Sie den Analysator mit einem Hubwagen oder Gabelstapler. Für die Installation sind zwei Personen notwendig. ‣ Heben Sie das Gerät an den Griffmulden an.
  • Seite 19: Aufstellungsort

    Liquiline System CA80AL Montage 417 (16.42) 530 (20.87) A0030419  12 Liquiline System CA80 offener Aufbau, Abmessungen in mm (inch) 654 (25.74) A0028821  13 Liquiline System CA80 mit Sockel, Abmessungen in mm (inch) 5.1.3 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: •...
  • Seite 20: Analysator An Eine Wand Montieren

    Montage Liquiline System CA80AL • Stellen Sie einen freien Auslauf sicher, keine Syphonbildung. • Stellen Sie eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicher. • Stellen Sie sicher, dass offen ausgelieferte Analysatoren (d.h. Analysatoren ohne Tür) ausschließlich in abgeschlossenen Bereichen aufgestellt oder in einen Umschrank oder in eine ähnliche Einrichtung eingebaut werden.
  • Seite 21: Analysator Auf Einen Sockel Montieren

    Liquiline System CA80AL Montage A0028812  18 Einhängen in die Wandhalterung 1. Hängen Sie den Analysator in die Wandhalterung ein. 2. Fixieren Sie die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube. Analysator auf einen Sockel montieren 624 (24.57) 530 (20.87)
  • Seite 22: Aufstellungskontrolle

    Montage Liquiline System CA80AL A0028817  20 Befestigung Sockel 1. Verschrauben Sie den Sockel am Boden. 2. Heben Sie den Analysator mit zwei Personen an und setzen Sie ihn auf den Sockel. Benutzen Sie die Griffmulden. 3. Verschrauben Sie den Sockel mit den 6 mitgelieferten Schrauben am Analysator.
  • Seite 23: Elektrischer Anschluss

    Liquiline System CA80AL Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 24 Elektrischer Anschluss Liquiline System CA80AL 5. Lösen Sie die sechs Schrauben der Elektronikraum-Abdeckung (4) mit einem Kreuz- schlitz-Schraubendreher und klappen Sie die Abdeckung nach vorne.  A0028912 Schrauben der Trägerplatte Schrauben der Elektronikraum-Abdeckung 6. Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurch- führung stehen Kabelverschraubungen zur Verfügung.
  • Seite 25: V-Geräte Anschließen

    Liquiline System CA80AL Elektrischer Anschluss 6.1.3 24 V-Geräte anschließen Bei Geräten mit 24 V-Versorgung muss der Anschlussquerschnitt mindestens 2,5mm betragen. Bei 24 V-Versorgung kann ein Strom bis zu 10 A fließen, daher ist der Spannungsabfall auf der Zuleitung zu beachten. Die Spannung an den Gerätean- schlussklemmen muss innerhalb des spezifizierten Bereichs liegen (siehe Kapitel "Ver-...
  • Seite 26 Elektrischer Anschluss Liquiline System CA80AL 3. Führen Sie das Kabel durch die Kabelverschraubung. Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT-Kabelverschraubungen auszutauschen. Die Schlauchdurchführungen M32 sind davon nicht betroffen.
  • Seite 27 Liquiline System CA80AL Elektrischer Anschluss Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  24 Kabel einlegen Schirmschelle für Memosens- und Spannungsversorgung Kabelschelle für Schlauchhei- zung  23 Konfektioniertes Kabel  25 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Kabeladern mit Endhülsen Kabelmantel (Isolierung) 1.
  • Seite 28: Sensoren Und Zusätzliche Module Anschließen

    Elektrischer Anschluss Liquiline System CA80AL 8. Schließen Sie das oder die Kabel (je nach Ausführung) an den folgenden Steckklem- men an:  GN/YE A0028924  26 Anschluss Liquiline System CAT820 / 860 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional) Anschlüsse Memosens und Kommunikation mit Analysator (optional)
  • Seite 29: Basismodul-E

    Liquiline System CA80AL Elektrischer Anschluss Basismodul-E 24 VDC Power A0016535  28 Basismodul-E Kontroll-LEDs Steckplatz für das Displaykabel Spannungsanschluss Service-Schnittstelle Anschluss Alarm-Relais Anschlüsse für 2 Memosens-Sensoren (optional) Stromversorgung für digitale Festkabel- Stromausgänge sensoren mit Memosens-Protokoll SD-Kartensteckplatz Interne Geräteverbindung. Ziehen Sie den Stecker nicht ab!
  • Seite 30: Zusätzliche Eingänge, Ausgänge Oder Relais Anschließen

    Elektrischer Anschluss Liquiline System CA80AL Anschluss der Adernendhülsen des Sensorkabels am Basismodul-E 1. Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um an den Elektronik- raum zu gelangen. 2. Führen Sie das Sensor-Anschlusskabel von unten durch die Kabelverschraubung an der inneren Geräterückwand nach oben in den Elektronikraum.
  • Seite 31: Digitale Ein- Und Ausgänge

    Liquiline System CA80AL Elektrischer Anschluss Digitale Ein- und Ausgänge Modul DIO – – – – – –  33 Anschlussplan  32 Modul Stromeingänge Modul 2AI – –  34 Modul  35 Anschlussplan Endress+Hauser...
  • Seite 32 Elektrischer Anschluss Liquiline System CA80AL Stromausgänge – – – – – –  37 Anschlussplan  38 Modul  39 Anschlussplan  36 Modul Relais Modul 2R Modul 4R  40 Modul  41 Anschlussplan  42 Modul  43...
  • Seite 33: Digitale Kommunikation Anschließen

    Liquiline System CA80AL Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline Irreparable Beschädigung des Basismoduls möglich ‣ Schließen Sie die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) an, nicht an das Alarmrelais des Basismoduls.
  • Seite 34 Elektrischer Anschluss Liquiline System CA80AL Klemme PROFIBUS DP Modbus RS485 nicht verbunden DGND DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 •...
  • Seite 35: Hardwareeinstellungen

    Liquiline System CA80AL Elektrischer Anschluss Modul ETH 128/SW Service  48 Anschlussplan  47 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung...
  • Seite 36: Busadresse Einstellen

    Elektrischer Anschluss Liquiline System CA80AL "OFF" "ON"  49 DIP-Schalter für den internen Terminierungswiderstand ‣ Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in die Stellung "ON".  Der interne Terminierungswiderstand wird verwendet. DGND B/B' A/A' ...
  • Seite 37: Schutzart Sicherstellen

    Liquiline System CA80AL Elektrischer Anschluss on off on off on off A0026776 A0026777 A0026778  51 Gültige PROFIBUS-Adresse  52 Gültige Modbus-Adresse  53 Ungültige Adresse 255 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-...
  • Seite 38: Systemintegration

    Systemintegration Liquiline System CA80AL Systemintegration Webserver 7.1.1 Anschluss ‣ Schließen Sie das Kommunikationskabel des Computers an die RJ45-Schnittstelle des Moduls 485 oder des Moduls ETH an. 485 / ETH Web Browser A0026779  54 Webserver-/Ethernetanschluss 7.1.2 Aufbau der Datenverbindung 1. Starten Sie Ihren PC.
  • Seite 39: Bedienung

    Liquiline System CA80AL Systemintegration 7.1.3 Bedienung Die Menüstruktur des Webservers entspricht der Vor-Ort-Bedienung. A0026780  55 Beispiel Webserver (Menü/Language=English) • Ein Mausklick auf einen Menünamen oder eine Funktion entspricht dem Drücken des Navigators. • Einstellungen können Sie bequem über die Computer-Tastatur vornehmen.
  • Seite 40: Feldbusse

    Systemintegration Liquiline System CA80AL 3. Wählen Sie danach den DTM "Liquiline CM44x" aus und starten Sie die Konfiguration. Über den DTM können Sie jetzt mit der Online-Parametrierung beginnen. Die Online-Parametrierung konkurriert mit der Vor-Ort-Bedienung, d.h. jede der beiden Möglichkeiten blockiert jeweils die andere. Auf beiden Seiten ist es möglich, der anderen Seite den Zugriff zu nehmen.
  • Seite 41: Bedienungsmöglichkeiten

    Liquiline System CA80AL Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente Display (im Fehlerfall mit roter Hintergrundbe- leuchtung) Analyzer_CA80 Navigator (Dreh- und Drückfunktion) 09:11:05 01.12.2016 Softkeys (Funktion menüabhängig) SP1: Aluminium µg/l Al MENU MODE DIAG HOLD A0029024  57 Übersicht Bedienung 8.1.2...
  • Seite 42: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Liquiline System CA80AL Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept MODE DIAG MENU MODE DIAG HOLD Navigator drehen: Cursor im Menü bewegen Softkey drücken: Menü direkt anwählen Menu/Language MODE DIAG Navigator drehen: Wert auswählen (z.B. aus Liste) Navigator drücken: Funktion aufrufen...
  • Seite 43: Parametriermöglichkeiten

    Liquiline System CA80AL Bedienungsmöglichkeiten 2. Wählen Sie das Sperren mit oder ohne Passwort aus.  Die Tasten sind gesperrt. Es ist keine Eingabe mehr möglich. In der Softkey- Leiste sehen Sie das Symbol Bei Auslieferung ist das Passwort 0000. Notieren Sie sich unbedingt ein geändertes Passwort, da Sie andernfalls die Tastensperre nicht mehr selbst aufheben können.
  • Seite 44 Bedienungsmöglichkeiten Liquiline System CA80AL 8.3.4 Aktionen • Sie lösen mit der entsprechenden Funktion eine Aktion aus. • Sie erkennen eine Aktion an diesem vorangestellten Zeichen: • Typische Aktionen sind: – Löschen von Logbucheinträgen – Speichern oder Laden von Konfigurationen – Auslösen von Reinigungsprogrammen •...
  • Seite 45: Beispiel: Menü/Setup/Eingänge/Ph/Mediumskompensation

    Liquiline System CA80AL Bedienungsmöglichkeiten 8.3.6 Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navi- gieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.
  • Seite 46: Inbetriebnahme

    Inbetriebnahme Liquiline System CA80AL Inbetriebnahme Vorbereitungen 9.1.1 Flüssigkeitsführende Probenleitungen anschließen Schließen Sie zuerst die flüssigkeitsführenden Leitungen an und überprüfen Sie die Schläuche durch Sichtkontrolle, bevor Sie den Netzanschluss durchführen. Es besteht die Möglichkeit, dass sowohl Probenvorbereitung als auch Analysator direkt starten und Probe ins Gerät liefern.
  • Seite 47 Photometer/Messzelle Reiniger Küvette Standard 1 Probe Reagenz RK 2, 3, 4, 5, Spritzen Reagenz RB Ablauf Ablauf Probenvorlage A0029033  60 Liquiline System CA80AL, Zweikanalgerät und Selbstansauger Der Schlauch D6 muss stetig fallend von M zu D verlegt sein Endress+Hauser...
  • Seite 48: Installations- Und Funktionskontrolle

    Inbetriebnahme Liquiline System CA80AL Reagenz RN Photometer/Messzelle Reiniger Küvette Standard 1 Probe Reagenz RK 2, 3, 4, 5, Spritzen Reagenz RB Ablauf Ablauf Probenvorlage Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes ‣...
  • Seite 49: Bediensprache Einstellen

    Liquiline System CA80AL Inbetriebnahme Bediensprache einstellen Sprache einstellen ‣ Drücken Sie den Softkey MENU. Stellen Sie im obersten Menüpunkt Ihre Sprache ein.  Die Bedienung erfolgt in der gewünschten Sprache. Messgerät konfigurieren 9.5.1 Basic Setup Analysator Grundlegende Einstellungen vornehmen 1. Wechseln Sie ins Menü Setup/Basic Setup Analysator.
  • Seite 50: Betrieb

    Betrieb Liquiline System CA80AL Betrieb 10.1 Allgemeine Einstellungen 10.1.1 Grundeinstellungen Menü/Setup/Allgemeine Einstellungen Funktion Optionen Info Temperatureinheit Auswahl • °C • °F • K Werkseinstellung °C Stromausgangsbereich Auswahl Entsprechend Namur NE43 geht der lineare • 0..20 mA Bereich von 3,8 bis 20,5 mA (4..20 mA) oder •...
  • Seite 51: Hold-Einstellungen

    Liquiline System CA80AL Betrieb Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Erweitertes Setup Datumsformat Auswahl Entscheiden Sie sich für ein Datumsformat. • DD.MM.YYYY • YYYY-MM-DD • MM-DD-YYYY Werkseinstellung DD.MM.YYYY Zeitformat Auswahl Entscheiden Sie sich zwischen 12- oder 24-Stun- • HH:MM am (12h) den-Anzeige.
  • Seite 52 Betrieb Liquiline System CA80AL Sie definieren, welche Art der Datenspeicherung die Logbücher verwenden sollen. Zusätzlich haben Sie die Möglichkeit individuelle Datenlogbücher für Sensoren zu definie- ren. 1. Vergeben Sie Logbuchnamen. 2. Wählen Sie den jeweils aufzuzeichnenden Messwert. 3. Stellen Sie die Aufzeichnungsrate (Abtastzeit) ein.
  • Seite 53 Liquiline System CA80AL Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbuch SP1 Zuordnung zum Messkanal Datenquelle nur lesen Anzeige des zugeordneten Messkanals Messparameter nur lesen Information im Klartext, welche Parameter auf- gezeichnet wird Einheit nur lesen Information, in welcher Einheit die Daten vorlie- gen.
  • Seite 54 Betrieb Liquiline System CA80AL Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (optio- nal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen Datenquelle Auswahl Wählen Sie eine Datenquelle für die Logbuchein- • Sensoreingänge träge aus. Zur Auswahl stehen angeschlossene •...
  • Seite 55 Liquiline System CA80AL Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Log-Kapazität nur lesen Anzeige der verbleibenden Anzahl an Einträgen bis das Logbuch voll ist. Datenlogbuch = Füllspeicher Logbuchname Freitext, 20 Zeichen Sie können den Namen hier wieder ändern. Abtastzeit 0:00:01 ... 1:00:00 Wiederholung von oben Minimales Zeitintervall zwischen zwei Einträgen...
  • Seite 56: Menü/Setup/Allgemeine Einstellungen/Logbücher/Datenlogbücher/Neu

    Betrieb Liquiline System CA80AL Beispiel für das Einrichten eines neuen Datenlogbuches (für z.B. Sensoren) Menü/Setup/Allgemeine Einstellungen/Logbücher/Datenlogbücher/Neu: 1.1. Logbuchname: Vergeben Sie einen Namen, z.B. "01". 1.2. Datenquelle: Wählen Sie die Datenquelle, z.B. den an Kanal 1 (CH1) angeschlos- senen Sensor. 1.3. Messwert: Wählen Sie den Messwert aus, den Sie aufzeichnen wollen.
  • Seite 57 Liquiline System CA80AL Betrieb Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Diagnoseausgang Auswahl Bevor Sie die Meldung einem Ausgang zuordnen • Kein können, müssen Sie zuerst einen Relaisausgang • Alarmrelais auf Diagnosemeldung konfigurieren. • Binärausgang (Menü/Setup/Ausgänge: Funktion Diagnose- •...
  • Seite 58: Webserver

    Betrieb Liquiline System CA80AL Modbus Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.
  • Seite 59 Liquiline System CA80AL Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angele- ansehen / ändern Sie können Benutzernamen oder -passwörter gten Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin".
  • Seite 60: Einstellungen Übernehmen

    Betrieb Liquiline System CA80AL Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Subnetzmaske xxx.xxx.xxx.xxx In Verbindung mit der IP-Adresse eines Gerätes legt die Netzmaske fest, welche IP-Adressen die- ses Gerät im eigenen Netz sucht und welche es über Router in anderen Netzen erreichen könnte.
  • Seite 61 Liquiline System CA80AL Betrieb Setup speichern Das Speichern eines Setups bringt Ihnen u.a. diese Vorteile • Vervielfältigung von Einstellungen für weitere Geräte • Einfacher und schneller Wechsel zwischen verschiedenen Setups, z.B. für unterschiedli- che Benutzergruppen oder bei wiederkehrenden Sensortypwechseln • Wiederherstellen eines bewährten Setups, z.B. wenn Sie viele Einstellungen verändert haben und den ursprünglichen Zustand nicht mehr nachvollziehen können...
  • Seite 62 Betrieb Liquiline System CA80AL 5. Bestätigen Sie mit OK oder brechen Sie ab und vergeben einen neuen Dateinamen.  Ihr Setup ist auf der SD-Karte im Ordner "Device" gespeichert. Das exportierte Setup können Sie nicht wieder ins Gerät laden. Für diesem Zweck müssen Sie die Funktion Setup speichern verwenden.
  • Seite 63: Analysator

    Liquiline System CA80AL Betrieb 2. Geben Sie ein neues Passwort ein.  Bestätigung des neuen Sperrpassworts 3. Geben Sie das neue Passwort nochmal ein.  Das Sperrpasswort wurde erfolgreich geändert. Durch längeres Drücken des Navigators gelangen Sie zurück in den Messmodus.
  • Seite 64 Betrieb Liquiline System CA80AL Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Signal für Prozesszugang Auswahl Immer zugänglich: Aktionen, die Probe benöti- • Immer zugänglich gen (Messung, Kalibrierung, Reinigung) beein- • Binäreingang x:y flusst der Eingangssignalpegel an den Binäreingängen nicht. Werkseinstellung Binäreingang x:y: Wenn das Signal am gewähl- Immer zugänglich...
  • Seite 65 Liquiline System CA80AL Betrieb Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Reagenz RK Auswahl 100 ... 1000 ml Werkseinstellung 250 ml Reagenz RN Auswahl 100 ... 5000 ml Werkseinstellung 500 ml Warngrenzen Reiniger C Auswahl 1 ... 20 % Werkseinstellung Standard S1 Auswahl 1 ...
  • Seite 66 Betrieb Liquiline System CA80AL Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Diag. code 727 nur lesen Absorptionskurvenaufzeichnung Im Automatik Modus Auswahl Aus: Aufzeichnung ist nur im manuellen Modus • Aus möglich • Ein Ein: Aufzeichnung findet auch im Automatik- Modus statt Werkseinstellung...
  • Seite 67: Kalibrierung

    Liquiline System CA80AL Betrieb Menü/Setup/Analysator/Messung Funktion Optionen Info Abfolge der Kanäle Auswahl Wird nur bei einem Zweikanalgerät angezeigt. • SP1 • SP1: Anzahl der nacheinanderfolgenden Mes- • SP2 sungen für Kanal SP1 angeben • Pause • SP2: Anzahl der nacheinanderfolgenden Mes- sungen für Kanal SP2 angeben...
  • Seite 68: Probenvorbereitung

    Betrieb Liquiline System CA80AL Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Einstellungen Sollkonzentration 1.00 ... 1000.00 (μg/l) Einstellen der Konzentration der Kalibrierstan- dardlösung. Werkseinstellung Abhängig von Einstellungen unter Menü/ 500.00 μg/l Setup/Analysator/Erweitertes Setup/Mess- wert/Hauptmesswert Automatische Reinigung Auswahl Einstellen, ob eine Reinigung vor jeder Kalibrie- •...
  • Seite 69 Liquiline System CA80AL Betrieb Menü/Setup/Probenvorbereitung Funktion Optionen Info Installationsart Auswahl Andere: • Andere z.B. Liquiline System CAT820 / CAT860 • Druckrohrprobenahme Druckrohrprobenahme: Werkseinstellung Probenvorbereitung, die in einer Druckrohrleitung Andere installiert wird, z.B. Liquiline System CAT810. Bei Auswahl von Installationsart Andere: Probenvorbereitung 1 Bei Zweikanalgeräten wird zusätzlich Probenvor-...
  • Seite 70 Betrieb Liquiline System CA80AL Menü/Setup/Probenvorbereitung Funktion Optionen Info Förderpause Auswahl • • 20 ... 50 s Werkseinstellung 30 s Druckluftreinigung(CAT820, CAT860) Druckluft (CAT820) Auswahl Einstellungen für eine Probenvorbereitung mit • Vorhanden oder ohne Druckluftreinigung. • Nicht vorhanden Bei Nachrüstung kann hier die Druckluft aktiviert werden.
  • Seite 71 Liquiline System CA80AL Betrieb Menü/Setup/Probenvorbereitung Funktion Optionen Info Funktion Auswahl • Ein • Aus Werkseinstellung Diag. code 337 Nur lesen Warngrenze Auswahl 01-00 ... 99-00 (DD-HH) Werkseinstellung 60-00 Einstellungen zurücksetzen Zurücksetzen aller probenvorbereitungspezifischer Einstellungen. Alle anderen Einstellungen bleiben erhalten. Bei Auswahl von Installationsart Druckrohrprobenahme (mit z.B. Liquiline System CAT810): Probenvorbereitung 1 Bei Zweikanalgeräten wird zusätzlich Probenvor-...
  • Seite 72: Stromeingänge

    Betrieb Liquiline System CA80AL 10.4 Stromeingänge Der Eingang kann beispielsweise als Datenquelle für Grenzwertgeber und Logbücher genutzt werden. Außerdem können externe Werte als Sollwerte für Regler verfügbar gemacht werden. Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info Funktion Auswahl Wählen Sie den gleichen Strombereich wie in der •...
  • Seite 73: Binäre Ein- Und Ausgänge

    Liquiline System CA80AL Betrieb 10.5 Binäre Ein- und Ausgänge Hardware-Optionen, beispielsweise Modul "DIO" mit je 2 digitalen Ein- und Ausgängen oder Feldbusmodul "485" ermöglichen: • Über ein digitales Eingangssignal – Messbereichsumschaltung für Leitfähigkeit (Upgradecode notwendig, ) – Umschaltung zwischen verschiedenen Kalibrierdatensätzen bei optischen Sensoren –...
  • Seite 74 Betrieb Liquiline System CA80AL Nutzen Sie den Vorteil der quasi verschleißfreien Regelung mit Binärausgängen gegenüber einer Steuerung mit Relais. Mit Pulsfrequenzmodulation (PFM) lässt sich eine quasi-konti- nuierliche Dosierung mit einer Dosierpumpe mit höheren Eingangsfrequenzen erreichen. 1. Schließen Sie den Näherungsschalter INS der Armatur CCA250 an einen digitalen Eingang des Moduls DIO an (z.B.
  • Seite 75: Ca80 Als Reinigungs-Master Für Angeschlossene Sensoren (Optional)

    Liquiline System CA80AL Betrieb CA80 als Reinigungs-Master für angeschlossene Sensoren (optional) Dig.in CA80 CA80 CA80 A0029241  62 Beispiel für eine zentrale Reinigungskontrolle Externer Reinigungs-Trigger am binären Eingang Weitergabe des externen Holds über Binärausgang an andere Messgeräte ohne angeschlossenen Reinigungen Weitergabe des Reinigungstriggers über Binärausgang an andere Messstellen mit eigener Reinigung...
  • Seite 76 Betrieb Liquiline System CA80AL Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Signaltyp Auswahl Statisches Signal Signalpegel Auswahl Legt den aktiven Signalpegel fest: • High • Low Eingangssignale zwischen 0 und 5 V DC High Eingangssignale zwischen 11 und 30 V DC x:y = Slot-Nr.
  • Seite 77 Liquiline System CA80AL Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Signaltyp Auswahl Statisches Signal Signalpegel Auswahl Legt den aktiven Signalpegel fest: • High • Low Eingangssignale zwischen 0 und 5 V DC High Eingangssignale zwischen 11 und 30 V DC x:y = Slot-Nr.
  • Seite 78: Konfiguration Binärer Eingänge

    Betrieb Liquiline System CA80AL 2. Stellen Sie unter Vorlaufzeit ein, wie lange eine Aktion verzögert wird, die Probe erfordert (Messung, Kalibrierung oder Reinigung). 3. Stellen Sie unter Dauer SP%C ein, wie lange das Signal aktiv bleiben soll. Die Dauer kann länger als die Vorlaufzeit sein, maximal Vorlaufzeit und Dauer der Messung.
  • Seite 79 Liquiline System CA80AL Betrieb Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Signaltyp = PFM Max. Frequenz 100,00 ... 1000,00 Hz Maximale Frequenz des PFM-Eingangssignals Ist der maximal möglichen, oberen Grenze des Werkseinstellung Messbereichs gleichzusetzen. 1000,00 Hz Wird ein zu kleiner Wert gewählt, werden höhere Frequenzen nicht erkannt und bei zu...
  • Seite 80: Konfiguration Binärer Ausgänge

    Betrieb Liquiline System CA80AL 10.5.3 Konfiguration binärer Ausgänge Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Ein-/Ausschalten des Ausgangs • Aus • Ein Werkseinstellung Signaltyp Auswahl Wählen Sie den Signaltyp. • Statisches Signal Statisches Signal • PFM Vergleichbar einem Relais: Ausgabe eines Diag-...
  • Seite 81 Liquiline System CA80AL Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = PFM Max. Frequenz 1,00 ... 1000,00 Hz Maximale Frequenz des PFM-Ausgangssignals Ist der maximal möglichen, oberen Grenze des Werkseinstellung Messbereichs gleichzusetzen. 1000,00 Hz Messwert Format Auswahl Bestimmen Sie die Anzahl der Nachkommastel- •...
  • Seite 82: Signalausgänge

    Betrieb Liquiline System CA80AL 10.6 Signalausgänge 10.6.1 Stromausgänge Liquiline System CA80 hat standardmäßig zwei analoge Stromausgänge. Mit Erweiterungsmodulen können Sie zusätzliche Stromausgänge konfigurieren. Stromausgangsbereich einstellen ‣ Menü/Setup/Allgemeine Einstellungen: wählen Sie 0..20 mA oder 4..20 mA. Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info...
  • Seite 83 Liquiline System CA80AL Betrieb Messwert in Abhängigkeit von Datenquelle Datenquelle Messwert Aluminium Auswahl Hauptmesswert pH Glas Auswahl • Rohwert mV pH ISFET • pH • Temperatur Redox Auswahl • Temperatur • Redox mV • Redox % Sauerst. (amp.) Auswahl • Temperatur Sauerst.
  • Seite 84: Alarmrelais Und Optionale Relais

    Betrieb Liquiline System CA80AL Datenquelle Messwert Auswahl • Temperatur • SAK • Transm. • Absorption • CSB • BSB Regler 1 Auswahl Stromeingang 1 ... 3 • Bipolar (nur für Stromausgänge) Regler 2 • Unipolar+ Temperatur 1 ... 3 • Unipolar- Mathematische Alle mathematischen Funktionen können ebenfalls als Datenquelle und der daraus...
  • Seite 85: Zustand Eines Grenzwertgebers Ausgeben

    Liquiline System CA80AL Betrieb Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Wählen Sie den Grenzwertgeber, über den der • Keine Zustand des Relais ausgegeben werden soll. • Grenzwertgeber 1 ... 8 Die Parametrierung der Grenzwertgeber erfolgt Werkseinstellung im Menü:...
  • Seite 86 Betrieb Liquiline System CA80AL 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. y = t / T 10 % 50 % 100 % 1 "High" 0 "Low"  63 Typische Anwendung: Magnetventil 2.
  • Seite 87 Liquiline System CA80AL Betrieb Diagnosemeldungen über das Relais ausgeben Ist ein Relais als Diagnoserelais definiert (Funktion = Diagnosemeldung), funktioniert es im "Fail-Safe-Modus". Das bedeutet: Das Relais ist im Grundzustand, wenn kein Fehler anliegt, immer angezogen ("normally closed", n.c.). Dadurch kann es z.B. auch einen Spannungsabfall signalisieren.
  • Seite 88: Zustand Einer Reinigungsfunktion Ausgeben

    Betrieb Liquiline System CA80AL Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm...
  • Seite 89: Modbus Rs485 Und Modbus Tcp

    Liquiline System CA80AL Betrieb PROFIBUS-Variablen (PROFIBUS → Gerät) In Regler-, Grenzwertgeber- oder Stromausgangsmenüs stehen Ihnen max. 4 analoge (AO) und max. 8 digitale (DO) PROFIBUS-Variablen als Messwerte zur Verfügung. Beispiel: Verwendung eines AO- oder DO-Werts als Sollwert für die Regelung Menü/Setup/Zusatzfunktionen/Regler 1...
  • Seite 90: Weiterführende Informationen

    Betrieb Liquiline System CA80AL Zusätzlich können Sie 8 digitale Gerätevariablen (DI) definieren: ‣ Bestimmen Sie die Datenquelle.  Zur Auswahl stehen Relais, Binäreingänge und Grenzwertgeber. Weiterführende Informationen: Guideline zur Kommunikation via EtherNet/IP, SD01293C 10.7 Zusatzfunktionen 10.7.1 Grenzwertgeber Sie haben verschiedene Möglichkeiten, einen Grenzwertgeber zu parametrieren: •...
  • Seite 91 Liquiline System CA80AL Betrieb Datenquelle Messwert Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.) • Konzentration (nur Leitf.ind. und Leitf.cond. 4-pol) Chlor Auswahl • Temperatur • Strom • Konzentration Auswahl • Temperatur • pH • Ammonium • Nitrat •...
  • Seite 92 Betrieb Liquiline System CA80AL Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Wählen Sie hier aus, welche Reinigungsinstanz • Kein gestartet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
  • Seite 93 Liquiline System CA80AL Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  66 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang...
  • Seite 94: Reglerstruktur In Laplace-Darstellung

    Betrieb Liquiline System CA80AL Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:01 ... 23:59 Steigt oder fällt der Messwert in der angegebe-...
  • Seite 95: Parametrierung

    Liquiline System CA80AL Betrieb (Reihenfolge von oben nach unten). Der Integralzweig (Mitte) enthält zusätzlich einen sogenannten Anti-Windup-Mechanismus für die Begrenzung des Integrators. Der D-Zweig ist um ein Tiefpassfilter ergänzt, um harte D-Anteile in der Stellgröße zu dämpfen. Die Summe der 3 Zweige ergibt die interne Reglerstellgröße, die entsprechend den Einstellun- gen begrenzt wird (beim PID-2s auf -100% …...
  • Seite 96 Betrieb Liquiline System CA80AL Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Name Freitext Geben Sie dem Regler einen Namen, um ihn anschließend zu identifizieren. Quelle Reglerfreigabe Auswahl In Verbindung mit dem Modul DIO können Sie • Keine ein binäres Eingangssignal, z.B. von einem •...
  • Seite 97 Liquiline System CA80AL Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z.B. Heizen) Werkseinstellung → Invers Invers •...
  • Seite 98 Betrieb Liquiline System CA80AL Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen „am fließenden Medium“ (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
  • Seite 99 Liquiline System CA80AL Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Messwert Auswahl Bestimmen Sie den Messwert, der Ihre Störgröße abhängig von Datenquelle sein soll. Je nach Datenquelle können Sie verschiedene Werkseinstellung Messwerte verwenden. Kein Einstellbereich abhängig Proportionalbereich von der Auswahl des...
  • Seite 100 Betrieb Liquiline System CA80AL Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...
  • Seite 101: Reinigungsprogramme Für Sensoren

    Liquiline System CA80AL Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).
  • Seite 102: Standardreinigung

    Betrieb Liquiline System CA80AL Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Wählen Sie ein Reinigungsprogramm aus.
  • Seite 103 Liquiline System CA80AL Betrieb Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassen- soren. (Anschluss CYR10 →  33) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung Sie definieren eine Anzahl von max. 30 Pro-...
  • Seite 104: Mathematische Funktionen

    Betrieb Liquiline System CA80AL Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info Reinigungszyklus Auswahl Wählen Sie zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gestartet • Intervall wird und einem frei gestaltbaren Wochenpro- • Wochenprogramm gramm.
  • Seite 105 Liquiline System CA80AL Betrieb Die "virtuellen" Prozesswerte können Sie: • Über einen Stromausgang oder einen Feldbus ausgeben • Als Regelstellgröße verwenden • Als Messgröße einem Grenzwertgeber zuweisen • Als reinigungsauslösende Messgröße verwenden • Sich in benutzerdefinierten Messbildern darstellen lassen Differenz Die Subtraktion der Messwerte zweier Sensoren können Sie z.B.
  • Seite 106: Entgaste Leitfähigkeit

    Betrieb Liquiline System CA80AL Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Redundanz Funktion Optionen Info Abweichungskontrolle Auswahl Sie können die Redundanz überwachen lassen. • Aus Geben Sie einen absoluten Grenzwert vor, der • Ein nicht überschritten werden darf. Werkseinstellung Abweichungslimit abhängig vom gewählten...
  • Seite 107: Differenzleitfähigkeit

    Liquiline System CA80AL Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Entgaste Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Kationen Leitfähigkeit angeschlossener Leitfähig- Kationen Leitfähigkeit steht für den Sensor keitssensor nach dem Kationentauscher und vor dem "Entga- sungsmodul", Entgaste Leitfähigkeit für den...
  • Seite 108 Betrieb Liquiline System CA80AL Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
  • Seite 109: Diagnose Und Störungsbehebung

    Liquiline System CA80AL Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.
  • Seite 110: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Liquiline System CA80AL Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Küvette verschmutzt • Kalibrierung mit Null-Standard • Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit Null-Standard Falsches Reagenz Überprüfen Sie den eingestellten Messpara- meter und die eingesetzten Reagenzien...
  • Seite 111: Diagnoseinformationen Anpassen

    Liquiline System CA80AL Diagnose und Störungsbehebung 11.5 Diagnoseinformationen anpassen 11.5.1 Einteilung der Diagnosemeldungen Im Menü DIAG/Diagnoseliste können Sie zu aktuell anstehenden Diagnosemeldungen weitere Informationen finden. Die Diagnosemeldungen sind nach Namur NE 107 charakterisiert durch: • Meldungsnummer • Fehlerkategorie (Buchstabe vor der Meldungsnummer) –...
  • Seite 112 Diagnose und Störungsbehebung Liquiline System CA80AL Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Liste der Diagnosemeldungen Wählen Sie die anzupassende Meldung aus. Erst dann können Sie die Einstellungen zu dieser Meldung vornehmen. Diagnose Nr. nur lesen Diagnosemeldung Auswahl Sie können hier eine Diagnosemeldung deakti- •...
  • Seite 113: Übersicht Zu Diagnoseinformationen

    Liquiline System CA80AL Diagnose und Störungsbehebung 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen Firmware inkomp.
  • Seite 114 Diagnose und Störungsbehebung Liquiline System CA80AL Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
  • Seite 115 Liquiline System CA80AL Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Firmware Fehler Softwarefehler intern Software-Update durchführen Backplane austauschen Service kontaktieren und angezeigte Num- mer nennen Werksreset Werksreset wird ausgeführt Service-IP aktiv Serviceschalter ist angestellt Das Gerät kann unter 192.168.1.212 adressiert werden.
  • Seite 116 Diagnose und Störungsbehebung Liquiline System CA80AL Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Filtermattenwechsel Filtermattenwechsel nötig Grenzwert der Betriebsstunden ist überschritten ‣ Filtermatten tauschen und Betriebsstunden- zähler im Diagnosemenü zurücksetzen Kalibrierung abgel. Gültigkeit der letzten Kalibrierung abgelaufen. Datum der letzten Kalibrierung ist zu lange her. Es kann noch gemessen werden.
  • Seite 117 Liquiline System CA80AL Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Füllstand Reiniger C Füllstandsüberwachung Warnung Es kann noch gemessen werden. ‣ Reiniger nachfüllen und Zähler in Diagnose/ Info Laufzeiten zurücksetzen Filterkerzenwechsel • Filterkerzenwechsel nötig • Grenzwert der Betriebsstunden ist überschrit- ‣...
  • Seite 118 Diagnose und Störungsbehebung Liquiline System CA80AL Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Reinigung Fehler Reinigung fehlgeschlagen • Saugleitung verstopft oder undicht • Druckluftversorgung defekt • Kein Reiniger- oder Probenzufluss Saugleitung prüfen Druckluftversorgung und Schläuche prüfen Reiniger und Reinigerpumpe prüfen Probenzufluss prüfen Temp.bereich überschr.
  • Seite 119: Anstehende Diagnosemeldungen

    Liquiline System CA80AL Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Diagnose quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Geräteneustart Gerätereset PFM überschritten Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten. Messwert außerhalb des spezifi- PFM unterschritten zierten Bereichs. • Sensor an Luft •...
  • Seite 120: Diagnoseliste

    Diagnose und Störungsbehebung Liquiline System CA80AL 11.8 Diagnoseliste Hier finden Sie alle aktuellen Diagnosemeldungen. Zu jeder Meldung ist ein Zeitstempel abrufbar. Außerdem werden die Konfiguration und die Beschreibung der Meldung angezeigt, wie sie in Menü/Setup/Allgemeine Einstellun- gen/Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten hinterlegt sind.
  • Seite 121 Liquiline System CA80AL Diagnose und Störungsbehebung 11.9.2 Menü Logbücher DIAG/Logbücher Funktion Optionen Info Alle Ereignisse Chronologische Auflistung aller Logbücher-Ein- träge unter Angabe der Art des Ereignisses Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte...
  • Seite 122 Diagnose und Störungsbehebung Liquiline System CA80AL Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen. • Cursor definieren: Wenn Sie diese Option anwählen, können Sie mit dem Navigator den Graphen entlangfahren und erhalten zu jedem Punkt den entsprechenden Logbuchein- trag (Datumsstempel/Messwert) in Textform.
  • Seite 123 Liquiline System CA80AL Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Bei Zweikanalgeräten wird auch Datenlogbuch SP2 angezeigt Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des Messparameters, der aufgezeichnet...
  • Seite 124 Diagnose und Störungsbehebung Liquiline System CA80AL DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstel- Sie können hier Anfangs- und Endzeitpunkt der lung grafisch darzustellenden Logbucheinträge festle- gen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt den • Erster Eintrag ersten im Logbuch gespeicherten Eintrag fest.
  • Seite 125: 11.10 Systeminformationen

    Liquiline System CA80AL Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Alle Datenlogbücher Aktion, Speichern des jeweiligen Logbuches auf einer Datenlogbuch SP1 startet direkt nach der SD-Karte. Absorptionsdatenlog- Auswahl Stecken Sie die SD-Karte in den Kartenleser buch des Gerätes und wählen Sie das zu speichernde Rohwertelogbuch Logbuch.
  • Seite 126 Diagnose und Störungsbehebung Liquiline System CA80AL DIAG/Systeminformationen Funktion Optionen Info Probenvorbereitung 1 ... 2 Nur lesen Abhängig von Art und Anzahl der Probenvorbe- • PVB-Typ reitungen • Bestellcode • Seriennummer • Hardwareversion • Softwareversion • Erw. orig. Bestellcode Allgemeine Informatio- Nur lesen Diese Informationen finden Sie zu jedem verfüg-...
  • Seite 127: 11.11 Sensorinformationen

    Liquiline System CA80AL Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Systeminformationen spei- chern Auf SD-Karte speichern Automatische Vergabe des Die Informationen werden auf der SD-Karte in Dateinamens (enthält einem Unterordner "sysinfo" abgelegt. einen Zeitstempel) Die csv-Datei ist z.B. mit MS Excel les- und edi- tierbar.
  • Seite 128: 11.13 Gerätetest

    Diagnose und Störungsbehebung Liquiline System CA80AL DIAG/Simulation Funktion Optionen Info Stromausgang x:y Simulation eines Ausgangsstroms Menü gibt es so oft, wie Stromausgänge vorhan- den sind. Simulation Auswahl Wenn Sie den Wert am Stromausgang simulie- • Aus ren, wird dies in der entsprechenden Messan- •...
  • Seite 129 Liquiline System CA80AL Diagnose und Störungsbehebung DIAG/Gerätetest Funktion Optionen Info Start Stopp Probenvorbereitung 1(CAT820/CAT860) Abhängig von der angeschlossenen Probenvor- bereitung Heizung Gehäuse Test der Gehäuseheizung Gehäusetempera- Nur lesen Anzeige der aktuellen Gehäusetemperatur Modus Nur lesen Ein für 10 Minuten Die Heizung wird für 10 Minuten eingeschaltet.
  • Seite 130: 11.14 Zurücksetzen

    Diagnose und Störungsbehebung Liquiline System CA80AL DIAG/Gerätetest Funktion Optionen Info Richtung Auslauf Bei angeschlossener Probenvorbereitung CAT860 wird zusätzlich dieser Menüpunkt ange- zeigt. Das Ventil für die Probenzufuhr wird zum Aus- lauf hin geöffnet. Richtung Probenvor- Bei Zweikanalgeräten wird zusätzlich dieser lage 1 Menüpunkt angezeigt.
  • Seite 131: 11.16 Firmwarehistorie

    Liquiline System CA80AL Diagnose und Störungsbehebung DIAG/Info Laufzeiten Funktion Optionen Info Verbleibende Betriebsstunden Liquidmanager Anzeige der noch verbleibenden Verwendungs- dauer in Tagen; d.h. so viele Tage kann der Liquidmanager noch verwendet werden. Verbleibende Betriebs- Nur lesen stunden Spritzen Anzeige der noch verbleibenden Verwendungs- dauer in Tagen;...
  • Seite 132 Diagnose und Störungsbehebung Liquiline System CA80AL SING FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE. Endress+Hauser...
  • Seite 133: Wartung

    Liquiline System CA80AL Wartung Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ‣ Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen.
  • Seite 134: Reinigung

    Wartung Liquiline System CA80AL Intervall Wartungsarbeit alle 2 bis 3 Jahre (bei Bedarf) Schläuche wechseln: – C-Flex, weiß ID 3,2 mm – C-Flex, weiß ID 6,4 mm alle 5 Jahre Liquidmanager wechseln bei Bedarf • Gehäuse reinigen • Probenvorbereitung CAT8x0 reinigen (automatische Reinigung) •...
  • Seite 135: Probenvorlagegefäß (Optional) Reinigen

    Liquiline System CA80AL Wartung 3. Drücken Sie den Softkey MODE und wählen Sie Manueller Modus.  Am Display erscheint Aktueller Modus- Manuell. Warten Sie bis alle Aktionen beendet sind. Laufende Aktionen können beendet werden unter Menü/Betrieb/Manuelle Bedienung. 4. Wählen Sie Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Pro- benvorlage leeren/Start ...
  • Seite 136: Reagenzien, Standard Und Reiniger Wechseln

    Wartung Liquiline System CA80AL 5. Starten Sie das Probenvorbereitungssystem. 6. Drücken Sie den Softkey MODE und wählen Sie Automatik Modus fortführen, um die normale Messung zu starten. 12.3 Reagenzien, Standard und Reiniger wechseln Eine Übersicht über die Wartungsintervalle finden Sie hier: →  133.
  • Seite 137: Schläuche Wechseln

    Liquiline System CA80AL Wartung 2. Entfernen Sie die Flaschen mit Standard S1, indem Sie den Schlauch aus der Flasche nehmen. Verwenden Sie ein Papiertuch, um eventuell austretende Reagenzien aufzu- fangen. So vermeiden Sie eine Verunreinigung des Nullstandards. 3. Ersetzen Sie den Standard durch Nullstandard.
  • Seite 138: Pumpenschlauch Wechseln (Probenpumpe Und Pumpe Optionales Verdünnungsmodul)

    Wartung Liquiline System CA80AL 7. Wählen Sie Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Fla- schenauswahl. 8. Wählen Sie alle Flaschen aus und bestätigen Sie mit OK. 9. Wählen Sie Bestätigung Flaschen eingesetzt 10. Drücken Sie den Softkey MODE und wählen Sie Automatik Modus fortführen oder Automatik Modus neustarten.
  • Seite 139: Liquidmanager Wechseln

    Liquiline System CA80AL Wartung Sie benötigen folgende Teile: • 10 ml Spritzen mit Adapterstück Teil des Wartungskits CAV800 • 2,5 ml Spritzen mit Adapterstück 1 Paar Handschuhe, das resistent gegenüber den verwendeten Reagenzien ist 1. Spülen Sie das System (siehe Kap. "System spülen").
  • Seite 140: Außerbetriebnahme

    Wartung Liquiline System CA80AL 3. Entfernen Sie die Abdeckung der Trägerplatte. 4. Wählen Sie Menü/Betrieb/Spritzenwechsel/Spritzenauswahl. 5. Wählen Sie alle Spritzen aus. 6. Wählen Sie Spritze aufziehen. 7. Schalten Sie den Analysator stromlos. 8. Öffnen Sie die Spritzenhalterung, indem Sie die beiden Rasthaken zusammendrücken und entfernen Sie diese.
  • Seite 141 Liquiline System CA80AL Wartung 4. Wählen Sie Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Pro- benvorlage leeren/Start  Das System wird automatisch mit Probe gespült und entleert. Dieser Vorgang dauert ca. 4 Minuten. 5. Öffnen Sie alle Reagenzienflaschen und entfernen Sie vorsichtig die Schläuche. Öff- nen Sie alle Flaschen, wenn Sie Spritzen oder Schläuche austauschen möchten.
  • Seite 142: Reparatur

    Reparatur Liquiline System CA80AL Reparatur 13.1 Ersatzteile Bei Fragen zu Ersatzteilen wenden Sie sich an Ihren Endress+Hauser Service. 111 117 128 A0028752 A0028753  73  74 A0028754 A0028755  75  76 A0028756 A0028757  77  78 Endress+Hauser...
  • Seite 143 Liquiline System CA80AL Reparatur Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Controller mit Display 71218395 Anleitung Kits CA8x Gehäuseteile Kit CA8x/CAT860: Wandhalterung 71218400 Anleitung Kits CA8x Gehäuseteile Kit CA8x/CAT860: Gehäuseboden 71218402 Anleitung Kits CA8x Gehäuseteile Kit CA8x: Flüssigkeitsdetektion (1 Stk)
  • Seite 144: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
  • Seite 145: Entsorgung

    Liquiline System CA80AL Reparatur Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material über die Vorgehens- weise und Rahmenbedingungen. 13.3 Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Deshalb müssen Sie das Produkt als Elektronikschrott entsorgen.
  • Seite 146: Zubehör

    Zubehör Liquiline System CA80AL Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Doku- mentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Ser- vice oder Ihre Vertriebszentrale. 14.1 Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme + Mikrofiltration •...
  • Seite 147: Reiniger Cy820 (Für Schläuche Der Probenvorbereitung Und Des Probenvorlagegefäßes)

    Liquiline System CA80AL Zubehör Standard • Spritzen, 6 x 2,5 ml und 4 x 10 ml, inklusive Adapter • Schläuche für Reagenzien, Standardlösung und Reiniger • Silikonfett, mittelviskos, Tube 2 g • Stopfen • Verschlusskappen • Filtermatten Optional • Zu-und Ablaufschläuche •...
  • Seite 148 Zubehör Liquiline System CA80AL Memosens CPS31D • pH-Elektrode mit gelgefülltem Referenzsystem mit Keramikdiaphragma • Produktkonfigurator auf der Produktseite: www.endress.com/cps31d Technische Information TI00030C Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Emaille • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebens- dauer •...
  • Seite 149 Liquiline System CA80AL Zubehör Orbipore CPS92D • Redox-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps92d Technische Information TI00435C 14.6.3 Induktiv messende Leitfähigkeitssensoren Indumax CLS50D • Hochbeständiger induktiver Leitfähigkeitssensor • Für Standard- und Ex-Anwendungen • Mit Memosens-Technologie •...
  • Seite 150: Sak- Und Nitratsensoren

    Zubehör Liquiline System CA80AL 14.6.7 Ionenselektive Sensoren ISEmax CAS40D • Ionenselektive Sensoren • Produktkonfigurator auf der Produktseite: www.endress.com/cas40d Technische Information TI00491C 14.6.8 Trübungssensoren Turbimax CUS51D • Für nephelometrische Trübungs- und Feststoffmessungen im Abwasser • 4-Strahl-Wechsellichtmethode, basierend auf Streulicht • Mit Memosens-Technologie •...
  • Seite 151: Messkabel

    Liquiline System CA80AL Zubehör Kommunikation; Software 71279830 Freischaltcode EtherNet/IP für Modul ETH 71211288 Freischaltcode für Störgrößenaufschalten (Feed forward control) 71249548 Kit CA80: Freischaltcode für 1. digitalen Sensoreingang 71249555 Kit CA80: Freischaltcode für 2. digitalen Sensoreingang Nachrüstkits 71136999 Kit CSF48/CA80: Nachrüstung Service-Schnittstelle (CDI-Flanschstecker, Gegenmutter)
  • Seite 152: Software

    Zubehör Liquiline System CA80AL Messkabel CYK81 • Unkonfektioniertes Kabel zur Verlängerung von Sensorkabeln (z. B. Memosens, CUS31/ CUS41) • 2 x 2 Adern, verdrillt mit Schirm und PVC-Mantel (2 x 2 x 0,5 mm + Schirm) • Meterware, Best.-Nr.: 51502543 14.9...
  • Seite 153: Technische Daten

    Liquiline System CA80AL Technische Daten Technische Daten 15.1 Eingang Messgrößen Al [µg/l, ppb] Messbereich 15 ... 1000 µg/l (ppb) Al Eingangstypen • 1 oder 2 Messkanäle (Hauptparameter Analysator) • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) • Analoge Stromeingänge (optional) Eingangssignal Je nach Ausführung...
  • Seite 154: Ausgangssignal

    Technische Daten Liquiline System CA80AL 15.2 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge")
  • Seite 155: Stromausgänge, Aktiv

    Liquiline System CA80AL Technische Daten 15.3 Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) 15.4 Relaisausgänge Elektrische Spezifikation Relaistypen •...
  • Seite 156: Protokollspezifische Daten

    Technische Daten Liquiline System CA80AL Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000...
  • Seite 157 Liquiline System CA80AL Technische Daten Webserver Der Webserver ermöglicht den Vollzugriff auf Gerätekonfiguration, Messwerte, Diagnose- meldungen, Logbücher und Servicedaten über Standard-WiFi/WLAN/LAN/GSM- oder 3G- Rooter mit einer benutzerdefinierten IP-Adresse. TCP-Port Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) •...
  • Seite 158: Energieversorgung

    Technische Daten Liquiline System CA80AL 15.6 Energieversorgung Versorgungsspannung Der Analysator ist mit einem Stecker mit einer Kabellänge von 4,3 m (14,1 ft) ausge- stattet. Analysatoren mit Bestellausprägung CA80xx-CA (CSA C/US General Purpose) sind mit einem Netzkabel für Nordamerika ausgestattet. • 100 ... 120 V AC / 200 ... 240 V AC oder 24 V DC •...
  • Seite 159 Berücksichtigen Sie, dass die Summe aller Stromein- und ausgänge nicht größer sein darf als 8. ‣ Achten Sie darauf, höchstens zwei Module "DIO" einzusetzen. Mehr sind nicht zulässig. ‣ Wenden Sie sich im Zweifel an Ihre Endress+Hauser-Vertriebszentrale. Übersicht aller verfügbaren Module Modulbezeichnung • 2 Analogaus- • 2 Relais •...
  • Seite 160 Technische Daten Liquiline System CA80AL Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20mA server oder Mod- Ethernet/IP oder 0/4 ... 20mA 0/4 ... 20mA • Best.-Nr. bus TCP) Modbus TCP •...
  • Seite 161 Liquiline System CA80AL Technische Daten Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren •...
  • Seite 162: Leistungsmerkmale

    Technische Daten Liquiline System CA80AL 15.7 Leistungsmerkmale ±2 % vom Messbereichsende ±20 µg/l (ppb) Messabweichung Messabweichung Senso- → Dokumentation des angeschlossenen Sensors reingänge Messabweichung Stromein- Typische Messabweichungen: und ausgänge < 20 μA (bei Stromwerten < 4 mA) < 50 μA (bei Stromwerten 4 ... 20 mA) jeweils bei 25 °C (77°...
  • Seite 163: Konstruktiver Aufbau

    Liquiline System CA80AL Technische Daten 15.8 Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) Lagerungstemperatur -20 ... +60 °C (-4 ... 140 °F) Relative Luftfeuchte 10 ... 95 %, nicht kondensierend Schutzart IP55 (Schrank, Standgehäuse) Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit...
  • Seite 164: Bestellausprägung Schrankausführung Offener Aufbau

    Technische Daten Liquiline System CA80AL 417 (16.42) 530 (20.87) A0030419  80 Liquiline System CA80 offener Aufbau, Abmessungen in mm (inch) 654 (25.74) A0028821  81 Liquiline System CA80 mit Sockel, Abmessungen in mm (inch) Gewicht Bestellausprägung Gewicht Schrankausführung 39,5 kg (87,1 lbs)
  • Seite 165 Liquiline System CA80AL Technische Daten Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile...
  • Seite 166: Stichwortverzeichnis
